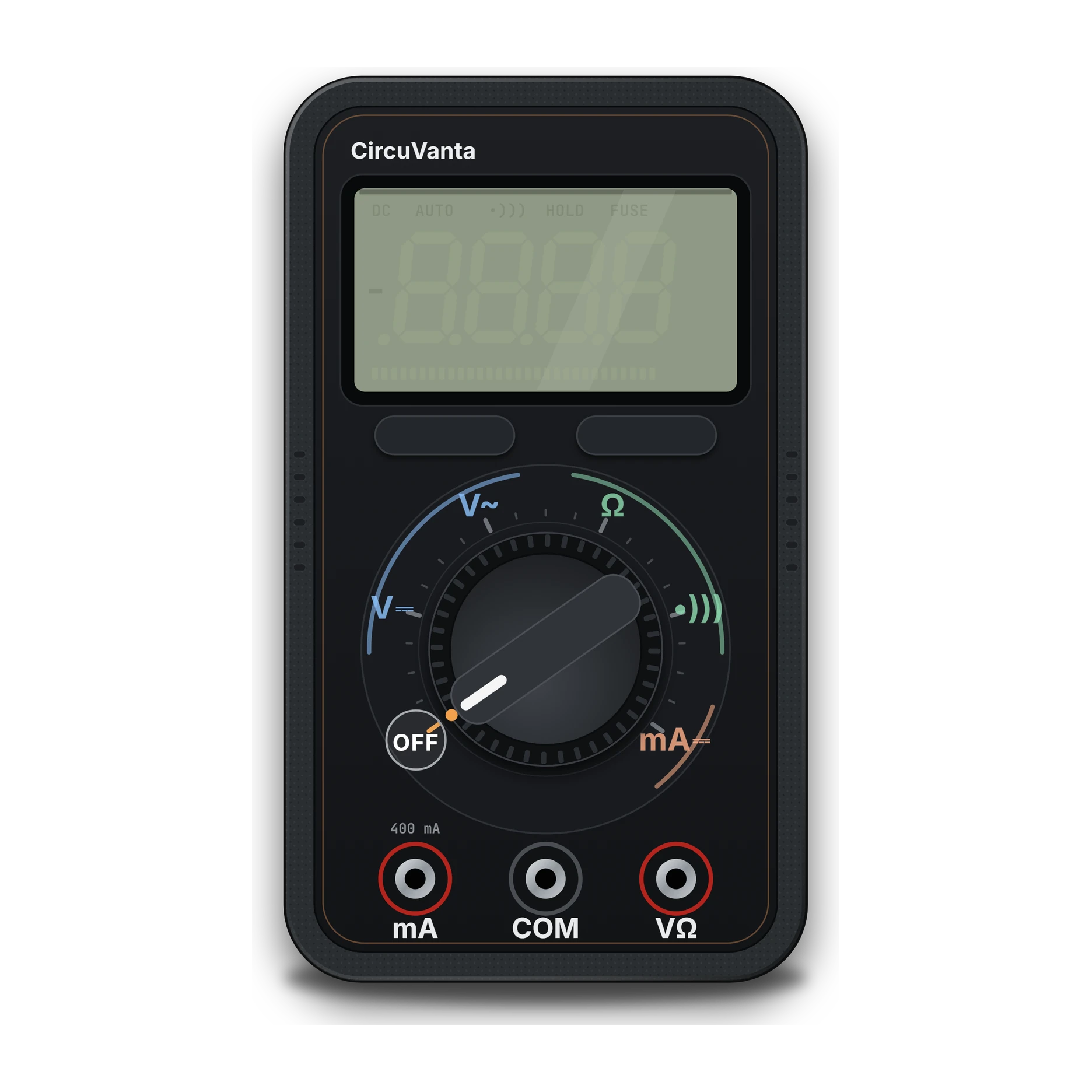

Écran de CircuVanta Lab Multimètre · vue Extérieur
  1. 1Écran LCD · calibre automatique
  2. 2Touches de fonction
  3. 3Commutateur rotatif de calibre · V, Ω, continuité, mA
  4. 4Prise COM (sonde noire)
Boîtier portable avec écran, sélecteur rotatif au centre, entrées COM, VΩ et mA en bas, sonde rouge et sonde noire
Boîtier portable de la taille d’une paume
Outils

Multimètre

En simple
C’est quoi ?

Le stéthoscope de l’électricité ; il mesure la tension, le courant et la résistance d’un circuit.

À quoi ça sert ?

Montre par un chiffre si une pile ou un fil est bon ; tu trouves la panne.

Où le voit-on ?

Dans la trousse du réparateur ; pour tester les piles et contrôler les fils à la maison.

Comment le reconnaître ?

Un appareil portable avec un écran et un bouton rotatif au centre ; il a deux sondes, rouge et noire, et trois prises d’entrée.

Attention :

Branche les sondes dans les bonnes prises ; ne mesure pas la tension sur l’entrée de courant, le fusible grille et cela provoque un court-circuit.

Définition technique

C’est un appareil portatif qui mesure de nombreuses grandeurs, d’abord la tension, le courant et la résistance. On le branche en parallèle sur le circuit pour la tension et en série pour le courant. Le mode continuité indique par un bip si une liaison est coupée ou non.

InstrumentV · A · Ω
SondesCOM · VΩ
Entrée courantmA (fusible 400 mA)
Symbole du schéma Pareil en IEC et en ANSI
V

IEC 60617 : symbole utilisé en Europe.

Broches 3
1COMEntrée commune ; la sonde noire est toujours iciCOM
2VΩSonde rouge pour la tension, la résistance, les diodes et la continuitéVΩ
3mAMesure de courant continu ; fusible de 400 mA à l’intérieurmA
Caractéristiques typique
Tension (DC/AC)
Du mV à des centaines de V
Courant
Courant continu, gamme mA (jusqu’à 400 mA)
Résistance
De Ω à MΩ
Continuité
Bip à faible résistance
Test de diode
Affiche la tension directe (≈0,6 V sur le silicium)
Sécurité
La mesure sur le secteur est hors du cadre de cette appli
Composant d’exemple
Multimètre numérique à gamme automatique
Erreurs fréquentes
Brancher en parallèle sur la source en mode courantL’entrée courant est presque un court-circuit. Si tu touches les bornes d’une pile avec la sonde sur l’entrée mA, le fusible saute.
Mesurer une résistance dans un circuit sous tensionLe mode résistance utilise sa propre petite tension. Si le circuit est sous tension, il lit faux et peut abîmer l’appareil.
Oublier la sonde sur l’entrée de courantAprès avoir mesuré le courant, remets la sonde rouge sur l’entrée VΩ ; sinon tu fais un court-circuit à la prochaine mesure de tension.

Tests d’état des composants

Choisis un composant, règle le calibre et les sondes, puis mesure pour vérifier qu’il est en bon état.

Résistances

Résistance à couche de carboneΩ · Résistance PotentiomètreΩ · Résistance Résistance à couche métalliqueΩ · Résistance Résistance bobinéeΩ · Résistance Résistance (de puissance) en cimentΩ · Résistance Résistance CMS en puceΩ · Résistance Réseau de résistances (SIP)Ω · Résistance TrimmerΩ · Résistance LDR (photorésistance)Ω · Résistance Thermistance (NTC/PTC)Ω · Résistance VaristanceΩ · Résistance

Condensateurs

Disque céramiqueF · Capacité Électrolytique aluminiumF · Capacité MLCC (céramique multicouche)F · Capacité TantaleF · Capacité Film (polyester/polypropylène)F · Capacité SupercondensateurV⎓ · Tension DC Condensateur ajustable (trimmer)F · Capacité

Bobines et transformateurs

Bobine / inductance (100 µH)Ω · Résistance Transformateur (24 V / 12 V, EI30)Ω · Résistance

Diodes

Diode de redressement (1N4007)→| · Diode Diode Zener→| · Diode LED→| · Diode Diode de signal (1N4148)→| · Diode Diode Schottky→| · Diode LED RGB→| · Diode Photodiode→| · Diode Pont de diodes→| · Diode

Transistors

NPN BJT (BC547)→| · Diode BJT PNP (BC557)→| · Diode MOSFET canal N (2N7000 / IRLZ44N)→| · Diode MOSFET à canal P→| · Diode Darlington (TIP120)→| · Diode Phototransistor→| · Diode Optocoupleur (PC817)→| · Diode Triac (BT136)Ω · Résistance

Puissance

Pile AAV⎓ · Tension DC Pile 9 VV⎓ · Tension DC Pile bouton (CR2032)V⎓ · Tension DC Élément Li-ion (18650)V⎓ · Tension DC Support de pilesV⎓ · Tension DC Alimentation de laboratoireΩ · Résistance Source AC (adaptateur / générateur de signaux 12 V~ 50 Hz)V~ · Tension AC Source de courant (courant constant, mode CC du labo)mA⎓ · Courant DC (mA)

Interrupteurs et relais

Bouton•))) · Continuité RelaisΩ · Résistance Interrupteur à glissière•))) · Continuité Interrupteur à bascule•))) · Continuité Interrupteur DIP•))) · Continuité Interrupteur reed•))) · Continuité

Composants de protection

Fusible en verre (5×20 mm)•))) · Continuité Disjoncteur / MCB (C0,5, 1 pôle)•))) · Continuité

Sorties

Haut-parleurΩ · Résistance Buzzer actif•))) · Continuité Buzzer passifΩ · Résistance Moteur DCΩ · Résistance Servomoteur•))) · Continuité Afficheur à 7 segments→| · Diode Lampe à incandescence (E10, 6 V 0,1 A)Ω · Résistance Ventilateur DC (5 V, 40 mm)•))) · Continuité Sonnerie électrique (6 V)Ω · Résistance

Circuits intégrés

Régulateur de tension (7805)Ω · Résistance Temporisateur 555Ω · Résistance Ampli op (LM358)Ω · Résistance Porte logique (74HC00)Ω · Résistance
Trouve la panne
Où on l’utilise
Vérifier la tension de la pile et de l’alimentationMesurer le courant de la LEDVérifier la valeur de la résistanceChercher un fil coupé et un court-circuit
