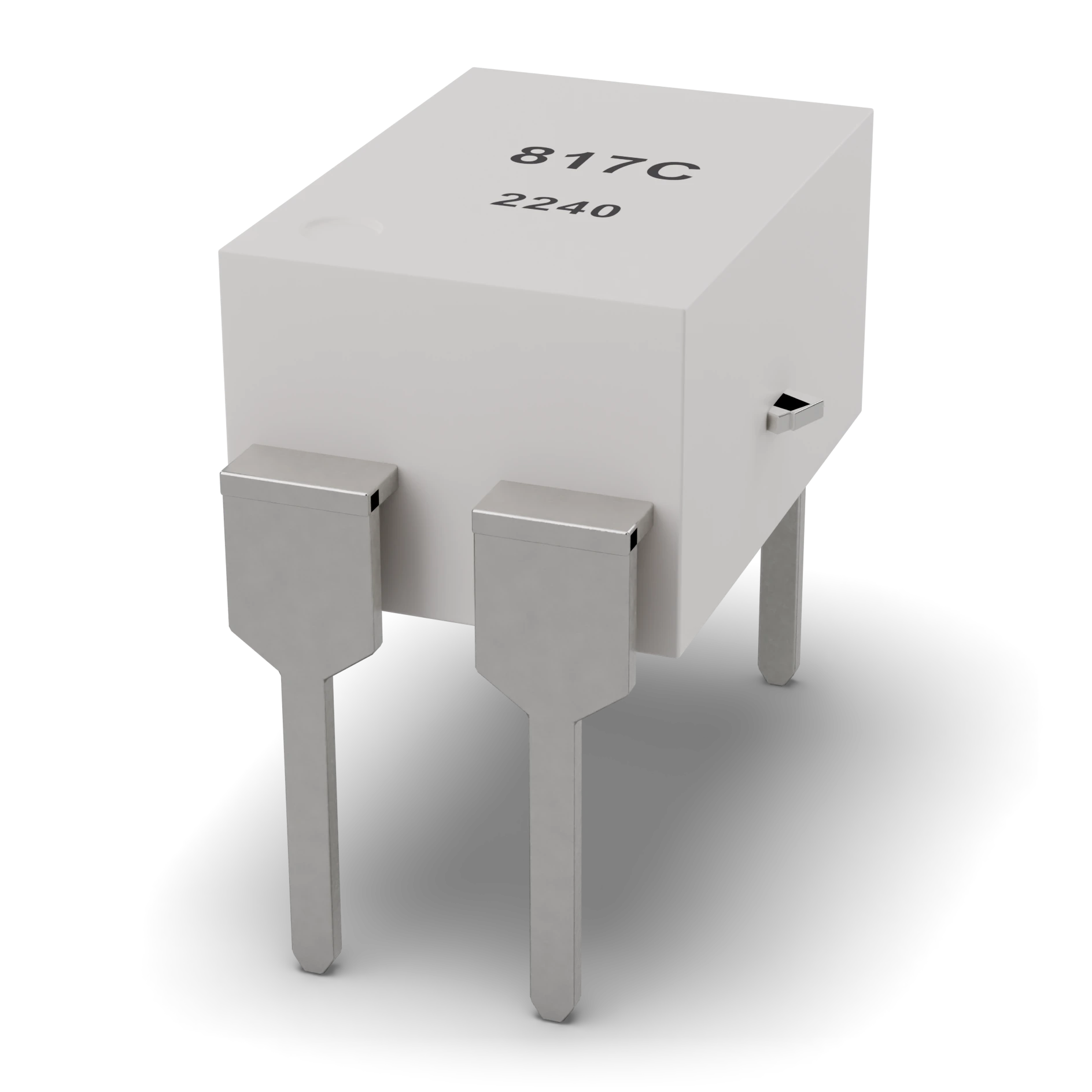

Beyaz kalıp gövde · DIP-4Bacaklar (1-2 LED, 3-4 transistör)

Siyah DIP-4 gövde, bacak 1 noktası ve PC817 yazısı
Gövde ≈ 6,5 × 4,6 mm; sıra aralığı 7,62 mm, bacak adımı 2,54 mm

Transistörler

Optokuplör (PC817)

Basitçe

Bu ne?

İki odası ışıkla konuşan parça. Bir odada küçük lamba yanar, öbür odadaki göz onu görür.

Ne işe yarar?

Bir devrenin sinyalini elektrik bağlantısı kurmadan öbürüne taşır; gürültü ve zararlı gerilim geçmez.

Nerede görürsün?

Şarj aleti ve adaptörlerde, prizli tarafı düşük gerilimli taraftan ayıran küçük siyah entegre.

Nasıl tanırsın?

Dört bacaklı küçük siyah gövde; iki bacak içindeki LED, iki bacak ışığı gören transistör içindir.

Dikkat:

İçindeki LED için seri direnç koy; iki tarafın toprağını birleştirirsen yalıtım boşa gider.

Teknik tanım

Aynı DIP-4 gövdede kızılötesi LED ve ona bakan NPN fototransistör bulunur. Giriş akımı ışığa, ışık da çıkış akımına dönüşür; iki taraf arasında iletken bağlantı yoktur. CTR, çıkış kolektör akımının giriş LED akımına oranıdır ve parça sınıfına göre geniş değişir.

CTR50–600 %

LED akımı50 mA mutlak maks.

Yalıtım testi5 kV RMS

Şema sembolü IEC ve ANSI’de aynı

IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.

Bacaklar 4

1Anot (a), bacak 1Nokta yanındaki LED ucu; seri dirençle giriş artısıa

2Katot (k), bacak 2LED dönüşü, giriş devresinin eksisik

3Emiter (e), bacak 3Çıkış devresinin dönüşü; giriş GND’sinden ayrı kalabilire

4Kolektör (c), bacak 4Çıkış yükü ya da pull-up direncic

Özellikler tipik

CTR: 50–600 % (IF = 5 mA, VCE = 5 V, 25 °C)
LED akımı (IF): 50 mA mutlak maks.; deneyde 5–10 mA
Yalıtım (Viso): 5 kV RMS, 1 dakika test
LED ileri gerilimi: ≈1,2 V (20 mA)
VCEO: 80 V (PC817X; eski sürümlerde 35 V)
Kolektör akımı: 50 mA mutlak maks.
VCE(sat): ≤0,2 V (IF = 20 mA, IC = 1 mA)
Hız: µs düzeyi; hızlı veri için uygun olmayabilir
Örnek parça: Sharp PC817X, DIP-4

Sık yapılan hatalar

LED direncini unutmakGiriş bir LED’dir. Seri direnç olmadan bağlamak LED’i bozar; 50 mA çalışma hedefi değildir.

CTR’yi sabit kazanç sanmakCTR 50–600 % aralığında değişir; yükü en düşük garantili değere göre seç. Doymada aynı oranı bekleme.

İki toprağı birleştirmekGiriş ve çıkış GND’sini birleştirmek galvanik yalıtımı kaldırır. 5 kV test değeri güvenli sürekli çalışma gerilimi değildir.

Multimetreyle test

Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.

Ölçüm yap

Nerede kullanılır

Yalıtımlı lojik girişGürültülü devreden sinyal aktarımıFototransistör anahtarlama
