Metal tabla (soğutucu) · Ø 3,7 mm delikEpoksi gövdeBacaklar B-C-E · 2,54 mm aralık
- 1Metal tabla (soğutucu) · Ø 3,7 mm delik
- 2Epoksi gövde
- 3Bacaklar B-C-E · 2,54 mm aralık

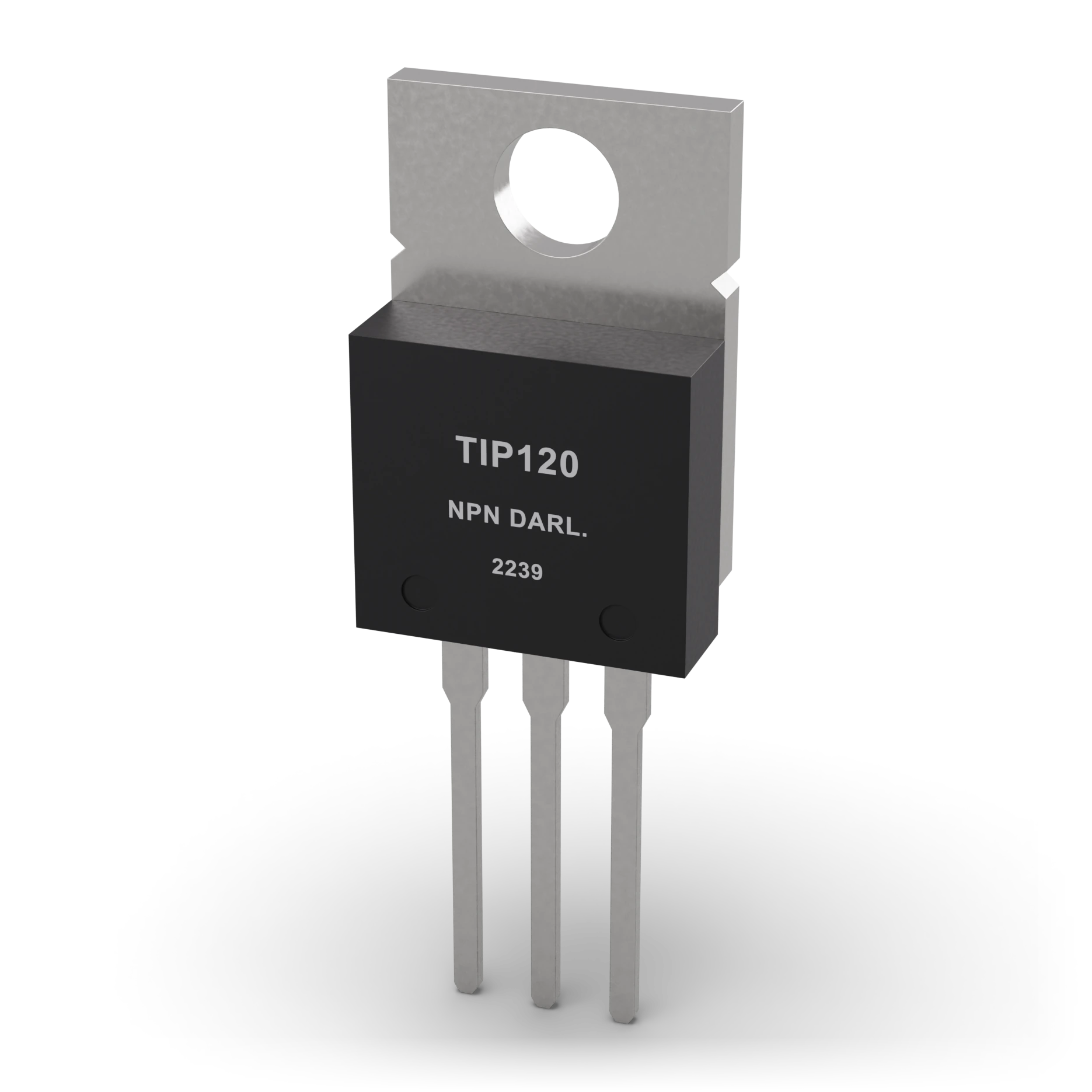

Siyah TO-220 gövde, delikli metal tab, ön yüzde “TIP120” yazısı
TO-220 gövde ≈ 10 × 15 mm, delikli metal tab
TO-220 gövde ≈ 10 × 15 mm, delikli metal tab
Darlington (TIP120)
Basitçe
Bu ne?
İki transistörün art arda bindiği bir vana; çok küçük akımla büyük akımı açar.
Ne işe yarar?
Küçük bir pin sinyaliyle motor ve solenoid gibi güçlü yükleri sürer.
Nerede görürsün?
Motor sürücü kartlarında ve robot projelerinde.
Nasıl tanırsın?
Metal tablı siyah gövde ve üç bacak; sırası beyz, kollektör, emiter.
Dikkat:
Üzerinde bir iki volt kaybolur ve ısınır; yüksek akımda soğutucu gerekir.
Teknik tanım
İki NPN transistörün art arda bağlanıp tek gövdeye konduğu bir yapıdır; kazançlar çarpılır, bu yüzden çok küçük bir beyz akımı büyük bir kollektör akımını kontrol eder. TIP120 içinde koruma diyodu da vardır. Bedeli, iletimde 1–2 V gibi yüksek bir gerilim düşümüdür.
VCEO60 V
IC5 A
hFE≥ 1000
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 3
1Beyz (B)Yazılı yüz sana bakarken, bacaklar aşağıda soldan 1.B
2Kollektör (C)Ortadaki bacak; metal tab da kollektöre bağlıdırC
3Emiter (E)Sağdaki bacak; toprağa giderE
Özellikler tipik
- VCEO
- 60 V
- IC
- 5 A (tepe 8 A)
- hFE
- ≥ 1000 (3 A, 3 V)
- VCE(sat)
- ≤ 2 V (3 A)
- VBE(on)
- ≤ 2,5 V
- Güç
- 65 W (kasa 25 °C, soğutucuyla)
- Dahili
- C-E arasında ters diyot
- Örnek parça
- TIP120 (TO-220)
Sık yapılan hatalar
Soğutucusuz büyük akım3 A’de üzerinde yaklaşık 2 V düşer, yani 6 W ısı oluşur. Soğutucusuz bir TO-220 bu ısıyla hızla aşırı ısınır.
Beyz direncini unutmakBeyz-emiter gerilimi tek transistörden yüksektir ama akım yine de sınırlanmalı. Beyze 1 kΩ gibi bir direnç koy.
Düşük gerilimli yükte kullanmak5 V’luk bir yükte 1–2 V kayıp büyük bir paydır. Düşük gerilimde lojik seviye MOSFET daha verimlidir.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
DC motor sürmeSolenoid ve kilitYüksek akımlı LED gruplarıBasit step motor sürücüsü
