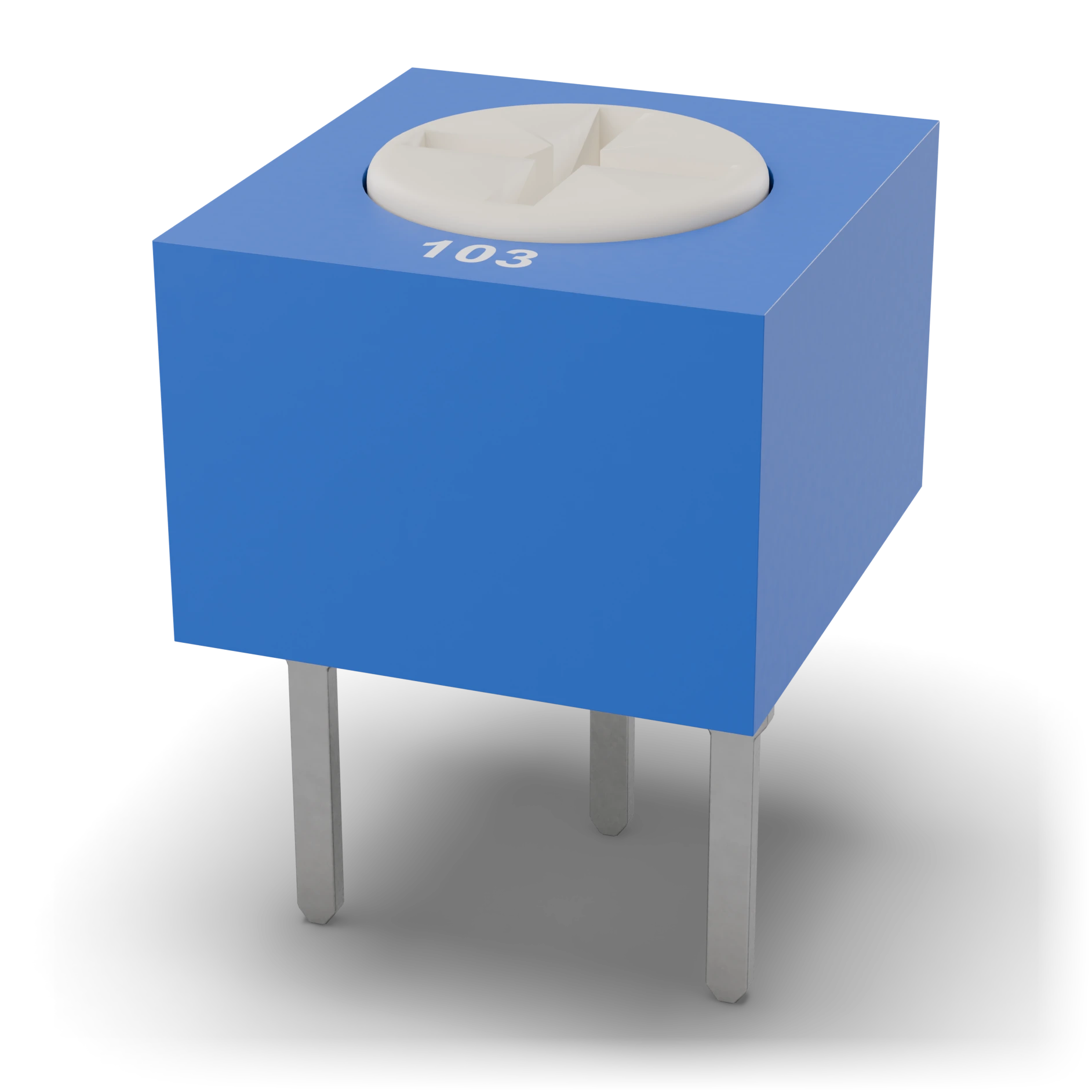

Mavi dikdörtgen gövde, üstte pirinç ayar vidası, “103” kodu, tek sırada üç bacak
3296W: ≈ 9,5 × 10 × 4,8 mm, bacak aralığı 2,54 mm · Görseldeki örnek: 3362P, tek turlu trimpot (103 = 10 kΩ)
3296W: ≈ 9,5 × 10 × 4,8 mm, bacak aralığı 2,54 mm · Görseldeki örnek: 3362P, tek turlu trimpot (103 = 10 kΩ)
Trimpot
Basitçe
Bu ne?
Kart üzerindeki minik ayar vidası; bir kez ayarlanıp unutulan küçük bir musluk.
Ne işe yarar?
Kurulumda bir kez ince ayar yapıp sabit bırakmanı sağlar; kontrast ya da eşik gibi.
Nerede görürsün?
Eski ölçü aleti, monitör ve radyo kartlarında küçük ayar vidaları.
Nasıl tanırsın?
Küçük kutu, üstünde tornavida yuvası olan bir vida; altında üç bacak.
Dikkat:
Küçük bir tornavidayla yavaş çevir; uçta zorlarsan vida bozulur.
Teknik tanım
Tornavidayla ayarlanan küçük bir potansiyometredir. Kalibrasyon ya da ekran kontrastı gibi sık değişmeyecek ayarlar için karta lehimlenir. Çok turlu tipleri çok ince ayar yapmayı sağlar.
Değer10 kΩ (103)
Güç0,5 W
Tolerans±10 %
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 3
1Uç 1Dış bacak, direnç pistinin bir ucu1
2Silici (orta)Ayar vidasıyla pist üzerinde kayarW
3Uç 3Dış bacak, pistin diğer ucu3
Özellikler tipik
- Değer kodu
- 103 = 10 kΩ · 502 = 5 kΩ
- Tolerans
- ±10 %
- Güç
- 0,5 W (70 °C)
- Tur sayısı
- 3296: 25 tur · 3362: tek tur
- Pist
- Cermet
- Örnek parça
- 3296W (25 tur) · 3362P (tek tur)
Sık yapılan hatalar
Sık ayar için kullanmakTrimpot az sayıda ayar için tasarlanır. Sık çevrilecek bir ayar için panel potansiyometresi kullan.
Uçta vidayı zorlamakÇok turlu tiplerde uca gelince vida boşa döner ve tıklar. Zorlamaya gerek yok; ters yöne çevir.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
LCD kontrast ayarıSensör eşiği ayarıAyarlı regülatörde çıkış gerilimiOp-amp kazancında ince ayar
