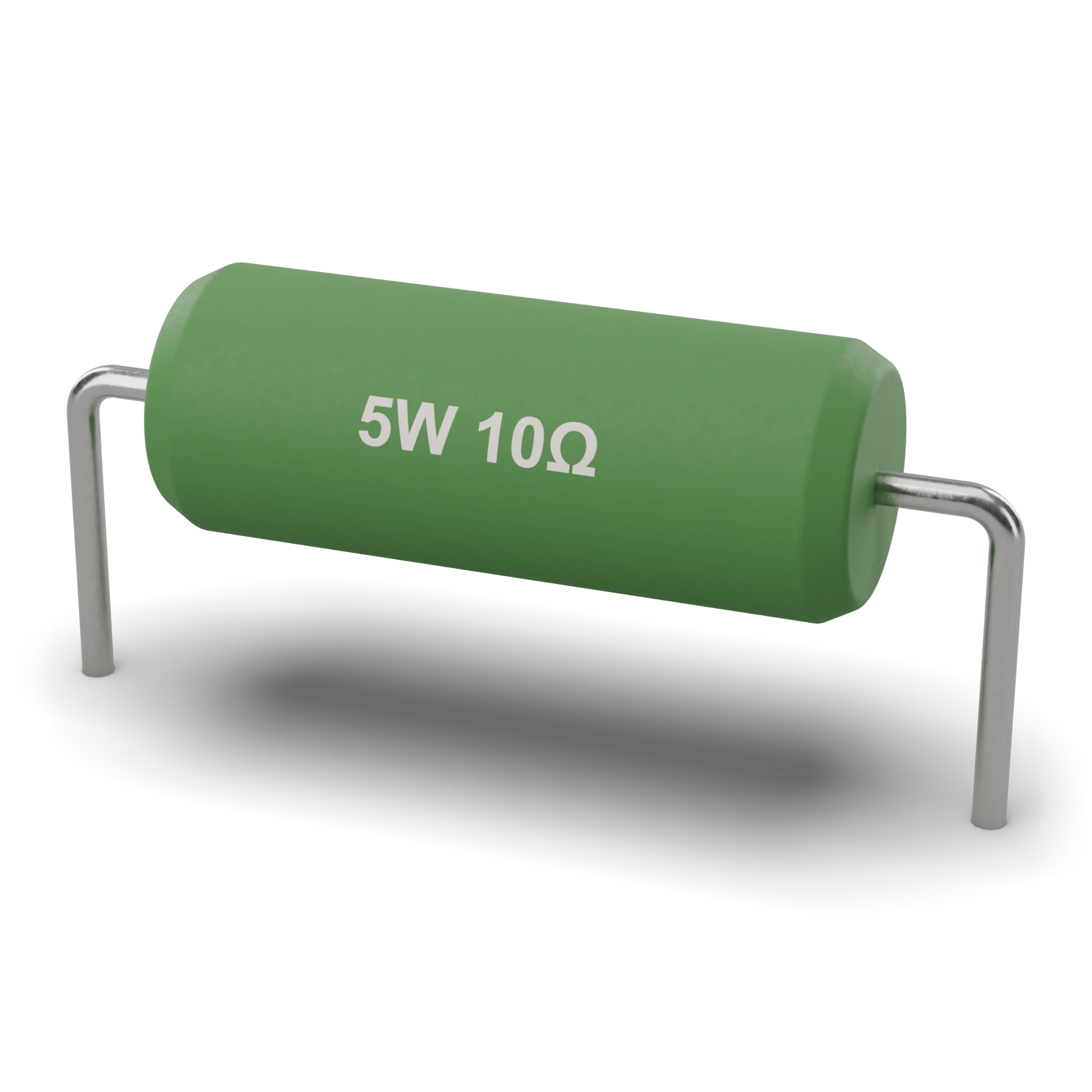

Yeşil ya da gri sırlı gövde, üzerinde değer ve güç yazısı, kalın eksenel bacaklar
Güce göre değişir: küçük eksenel tiplerden birkaç cm’lik metal kasalı tiplere
Güce göre değişir: küçük eksenel tiplerden birkaç cm’lik metal kasalı tiplere
Tel sarımlı direnç
Basitçe
Bu ne?
Seramik bir çubuğa sarılmış ince tel; uzun, dar ve sağlam bir borudur.
Ne işe yarar?
Büyük gücü taşır; akım ölçmek ve yük olarak kullanmak için uygundur.
Nerede görürsün?
Güç kaynaklarının ve yükselteçlerin içindeki iri, güçlü dirençler.
Nasıl tanırsın?
Seramik ya da camsı gövde, içinde sarılı tel; normal dirençten çok daha iri, gücü üstünde yazılı.
Dikkat:
Çalışırken çok ısınır; çevresini boş bırak, dokunma.
Teknik tanım
Seramik ya da cam elyaf bir çekirdeğe direnç teli (nikel-krom gibi) sarılarak yapılır. Büyük güçleri taşır ve küçük değerlerde çok hassas üretilebilir. Sarım bir bobin gibi davrandığı için hızlı sinyallerde sorun çıkarabilir.
Güç1–10 W
Tolerans±1 % · ±5 %
Aralık0,1 Ω – 10 kΩ
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Bacak 1Yönü yok1
2Bacak 2Yönü yok2
Özellikler tipik
- Güç
- 1–10 W (eksenel), kasalı tipler daha fazla
- Tolerans
- ±1 % · ±5 %
- Değer aralığı
- 0,1 Ω – 10 kΩ (tipik)
- Endüktans
- Var (sarım nedeniyle)
- Yüzey sıcaklığı
- Tam güçte 200 °C’yi aşabilir
- Örnek parça
- 5 W eksenel tel sarımlı
Sık yapılan hatalar
Isıyı hesaba katmamakTam güçte gövde çok ısınır. Plastik parçalardan ve kablolardan uzak monte et; gücün yarısında kullanmak ömrü uzatır.
Hızlı sinyalde kullanmakSarım endüktans ekler. Hızlı anahtarlanan devrelerde endüktanssız tip ya da film direnç seç.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Akım ölçme (şönt) direnciGüç kaynağında yük direnciKondansatör deşarj direnciElektronik yük
