Metal kapak (B10K)Plastik gövdeDişli burç · M7 × 0,75Tırtıllı mil · Ø 6 mmBacaklar 1-2-3 (orta = sürgü) · 5 mm aralık
- 1Metal kapak (B10K)
- 2Plastik gövde
- 3Dişli burç · M7 × 0,75
- 4Tırtıllı mil · Ø 6 mm
- 5Bacaklar 1-2-3 (orta = sürgü) · 5 mm aralık

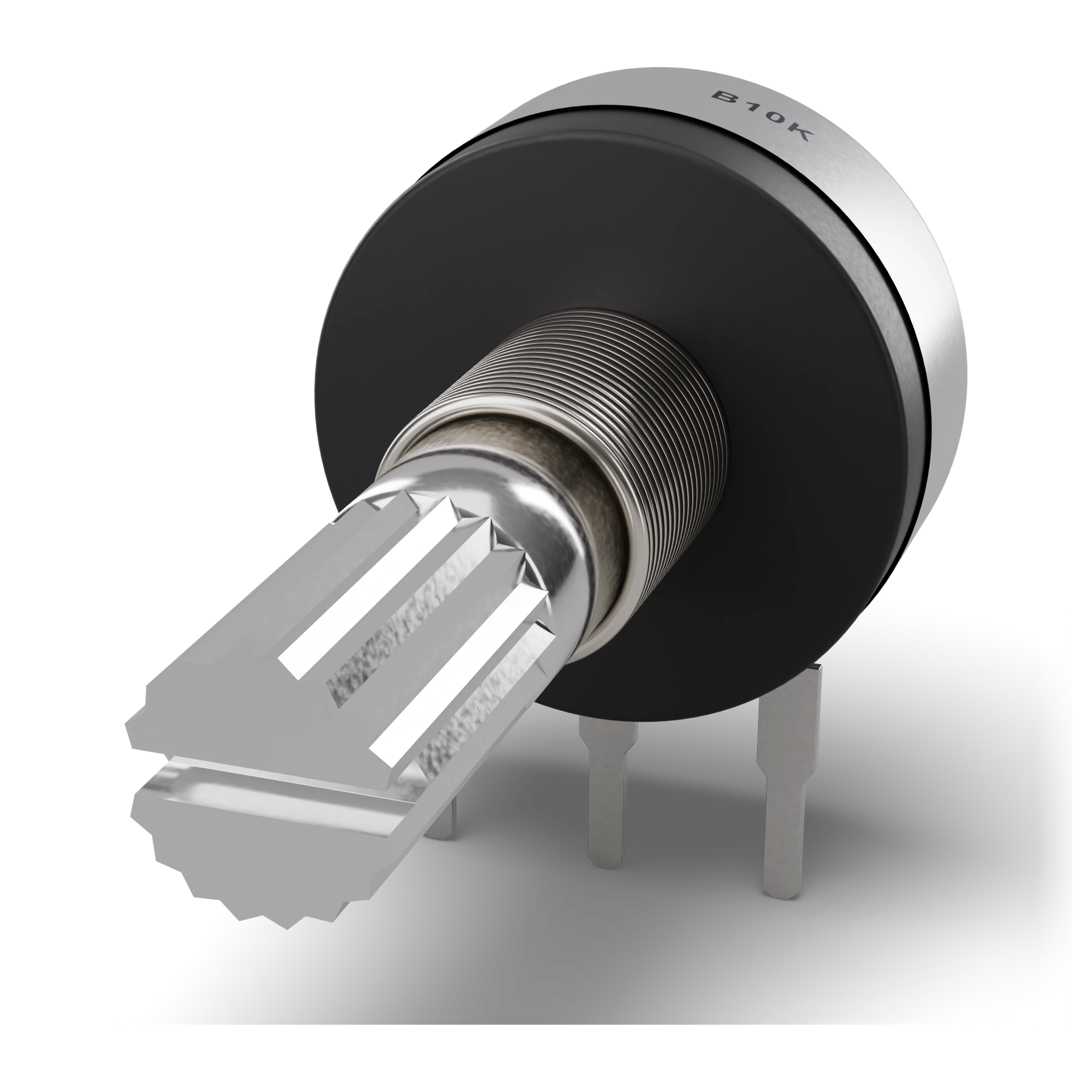

Metal gövde, tırtıllı mil, alt kenarda üç bacak ve gövde tutturma tırnakları
Gövde çapı ≈ 16 mm, mil çapı ≈ 6 mm
Gövde çapı ≈ 16 mm, mil çapı ≈ 6 mm
Potansiyometre
Basitçe
Bu ne?
Elle çevirdiğin musluk gibi; çevirdikçe geçen akış artar ya da azalır.
Ne işe yarar?
Sesi, ışığı ya da hızı elle ayarlamanı sağlar.
Nerede görürsün?
Hoparlörün ses düğmesinde ve gitar amfisinin düğmelerinde.
Nasıl tanırsın?
Ortasında dönen bir mil ve üstünde çevirme düğmesi olan yuvarlak kutu; altında üç bacak var.
Dikkat:
Sıfıra çevirince direnç kalmaz; LED gibi parçanın önüne yine de sabit bir direnç koy.
Teknik tanım
Çevrilen bir milin, direnç pisti üzerinde kayan bir ucu (silici) taşıdığı ayarlı dirençtir. Dış iki bacak arasındaki direnç sabittir; orta bacakla uçlar arasındaki direnç mil döndükçe değişir. En çok gerilim bölücü olarak kullanılır.
Değer10 kΩ
EğriB (doğrusal) · A (log)
Tolerans±20 %
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 3
1Uç 1Mil sana bakarken, bacaklar aşağıda soldaki; genelde GND1
2Silici (orta)Mil döndükçe pist üzerinde kayar; çıkış buradan alınırW
3Uç 3Sağdaki; saat yönünde çevirince silici bu uca yaklaşır, genelde VCC3
Özellikler tipik
- Değer
- 1 kΩ – 1 MΩ (10 kΩ yaygın)
- Tolerans
- ±20 %
- Eğri
- B = doğrusal, A = logaritmik
- Dönme açısı
- ≈300°
- Güç
- Düşük, genelde 0,5 W altı
- Pist
- Karbon · cermet · iletken plastik
- Örnek parça
- 16 mm döner pot, B10K
Sık yapılan hatalar
Sıfıra çevrilen akım sınırlayıcıPotu LED’e seri tek başına koyarsan sıfır konumda direnç kalmaz ve LED yanar. Pota seri sabit bir direnç ekle.
Siliciden yük akımı geçirmekSilici küçük bir temas noktasıdır; motor ya da lamba akımını taşımaz. Yükü transistörle sür, pot yalnızca ayar versin.
A ile B’yi karıştırmakSes ayarı için A (log), sensör ve bölücü için B (doğrusal) seç. Yanlış eğride ayarın çoğu bir uca yığılır.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Ses seviyesi ayarıLED parlaklığı girişiAyarlı gerilim bölücüMotor hızı girişi
