CdS (kadmiyum sülfür) yolu · ışıkla direnci düşerŞeffaf epoksi yüzBacaklar · 3,4 mm aralık
- 1CdS (kadmiyum sülfür) yolu · ışıkla direnci düşer
- 2Şeffaf epoksi yüz
- 3Bacaklar · 3,4 mm aralık

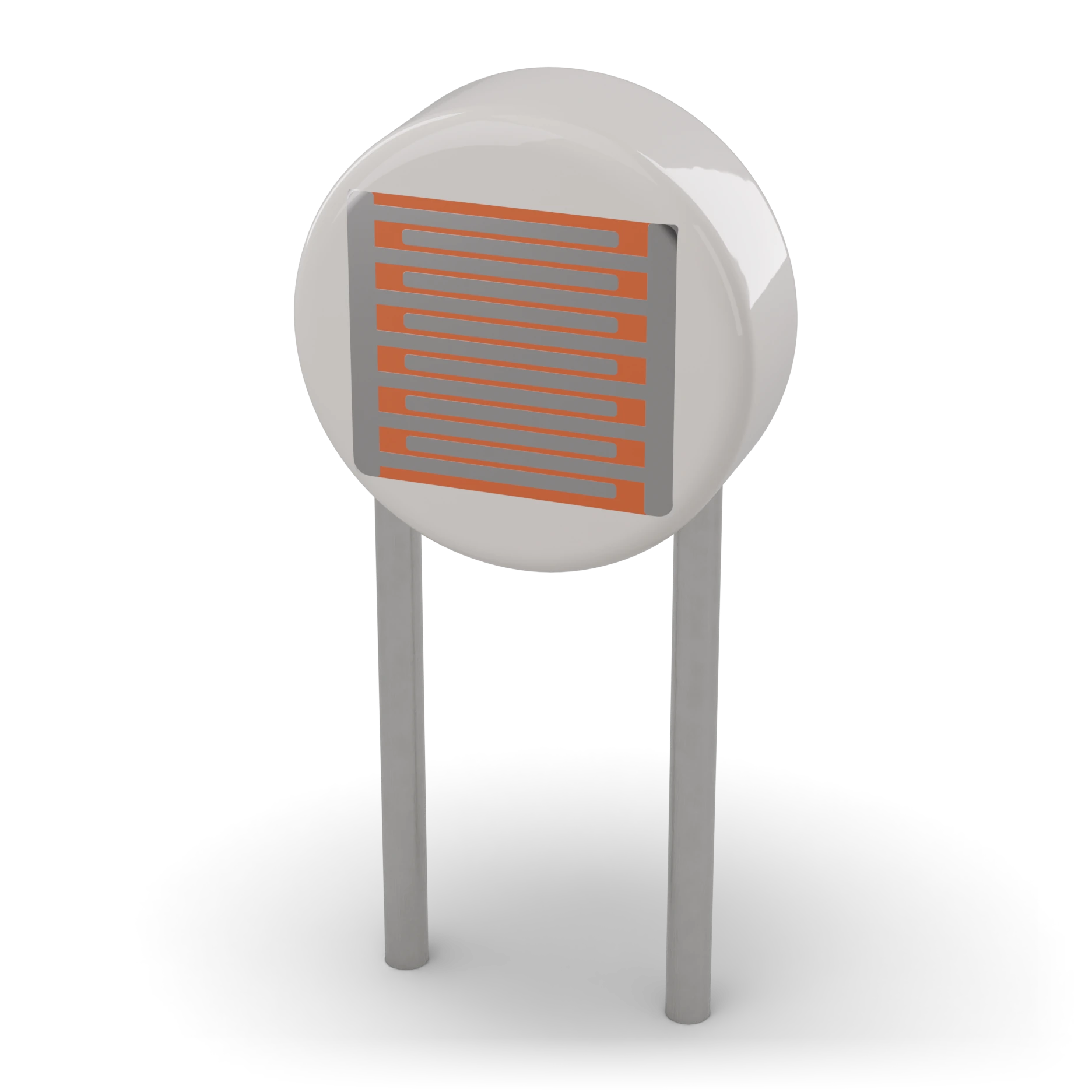

Seramik disk, üstte yılan biçimli turuncu-kırmızı CdS izi, şeffaf kaplama, iki uzun bacak
Gövde çapı ≈ 5 mm, uzun iki bacak
Gövde çapı ≈ 5 mm, uzun iki bacak
LDR (foto direnç)
Basitçe
Bu ne?
Aydınlıkta elektriği rahat geçiren, karanlıkta zor geçiren bir kapı.
Ne işe yarar?
Ortamın aydınlık mı karanlık mı olduğunu devreye haber verir; gece lambası kendi kendine yanar.
Nerede görürsün?
Karanlıkta kendiliğinden yanan gece lambalarında.
Nasıl tanırsın?
Üstünde kıvrımlı çizgi deseni olan küçük yuvarlak yüzey ve iki bacak.
Dikkat:
Tek başına bağlama, yanına bir direnç koy; ince ölçüm için değil, aydınlık mı sorusu için uygundur.
Teknik tanım
Işık arttıkça direnci düşen bir sensördür. Kadmiyum sülfür tabakası ışık aldıkça daha çok yük taşıyıcısı serbest kalır ve iletkenlik artar. Yavaş tepki verir; hassas ölçümden çok eşik algılamaya uygundur.
10 lux’te8–20 kΩ
Karanlıkta≥ 1 MΩ
Güçmaks. 100 mW
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Bacak 1Yönü yok1
2Bacak 2Yönü yok2
Özellikler tipik
- Direnç (10 lux)
- 8–20 kΩ
- Karanlık direnci
- ≥ 1 MΩ
- Maks. güç
- 100 mW
- Maks. gerilim
- 150 V DC
- Tepe duyarlılık
- ≈540 nm (yeşil)
- Tepki
- Onlarca ms (yavaş)
- Malzeme
- Kadmiyum sülfür (CdS)
- Örnek parça
- GL5528
Sık yapılan hatalar
Tek başına bağlamakLDR kendisi gerilim üretmez. Sabit bir dirençle gerilim bölücü kur ve orta noktadaki gerilimi oku.
Hassas ölçüm beklemekAynı modelde bile direnç geniş aralıkta değişir ve tepki yavaştır. Eşiği bir trimpotla ayarla.
Çöpe atmakKadmiyum içerir. Kırma, evsel çöpe atma; elektronik atık noktasına bırak.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Gece lambasıAlacakaranlık anahtarıIşığa göre parlaklık ayarıIşın kesme alarmı
