1. bacak noktası (ortak)Epoksi kaplama · A103J: 8 × 10 kΩ9 bacak (1 = ortak uç) · 2,54 mm aralık
- 11. bacak noktası (ortak)
- 2Epoksi kaplama · A103J: 8 × 10 kΩ
- 39 bacak (1 = ortak uç) · 2,54 mm aralık

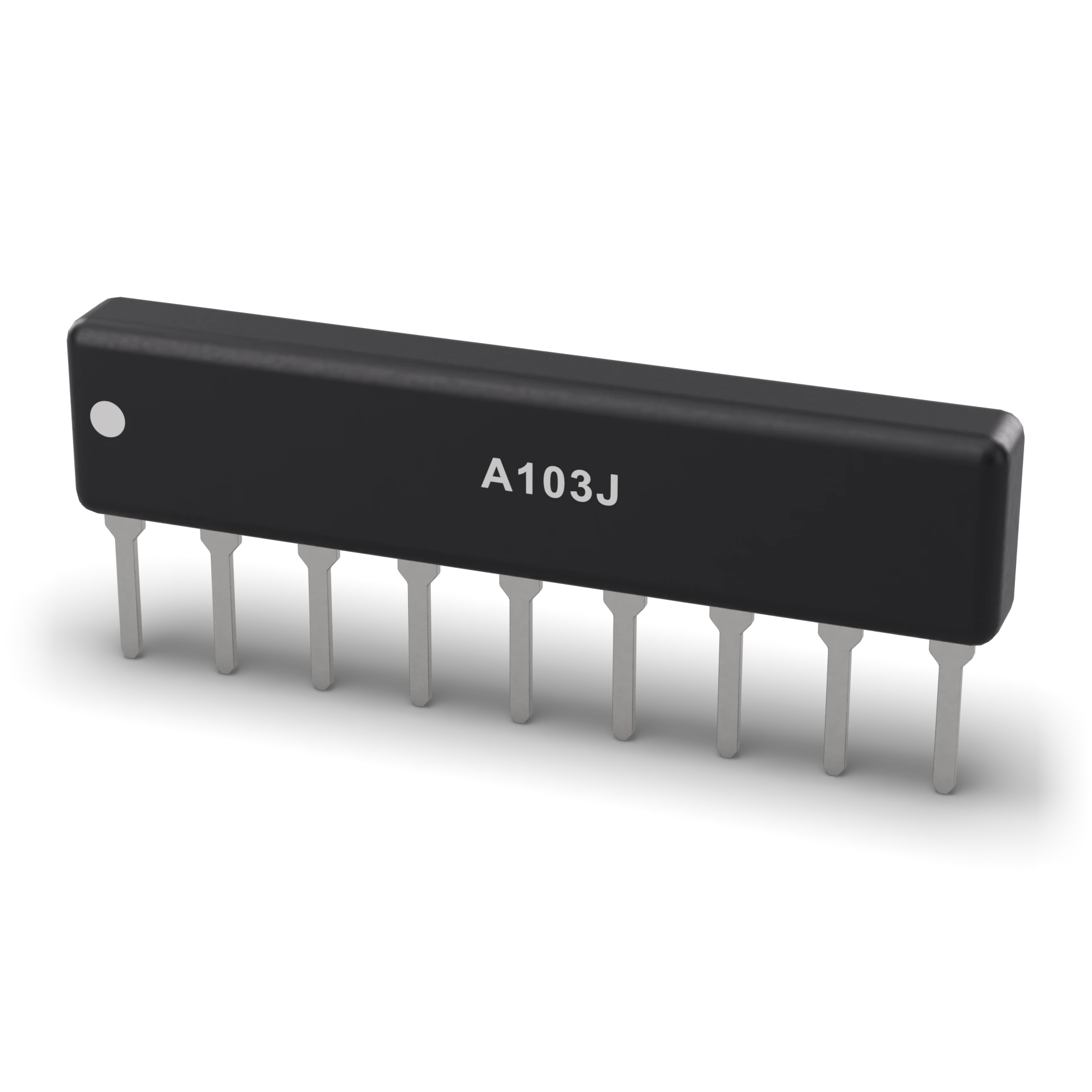

Yassı siyah ya da sarı gövde, bir uçta nokta, üstte değer kodu, tek sırada 9 bacak
Bacak aralığı 2,54 mm; 9 bacaklı tip ≈ 23 mm uzunlukta · Görseldeki örnek: A103J, 8 × 10 kΩ ortak bacaklı SIP-9
Bacak aralığı 2,54 mm; 9 bacaklı tip ≈ 23 mm uzunlukta · Görseldeki örnek: A103J, 8 × 10 kΩ ortak bacaklı SIP-9
Direnç dizisi (SIP)
Basitçe
Bu ne?
Aynı değerde bir sıra direnci tek gövdeye toplayan küçük şerit.
Ne işe yarar?
Birçok giriş hattına ya da LED'e aynı değerde direnci tek seferde bağlar; kablo karmaşası azalır.
Nerede görürsün?
Eski bilgisayar ve cihaz kartlarında, tek sıra bacaklı küçük siyah şerit.
Nasıl tanırsın?
Tek sıra bacaklı ince siyah şerit; bir ucundaki nokta ya da çizgi ortak bacağı gösterir.
Dikkat:
Ortak bacağı ters takma; yönü noktaya ya da çizgiye göre ayarla.
Teknik tanım
Tek gövdede birden çok aynı değerli direnç barındıran, tek sıra bacaklı (SIP) bir pakettir. Ortak bacaklı tipte dirençlerin birer ucu birleşiktir, bu yüzden pull-up için idealdir. Ortak bacak gövdedeki nokta ya da çizgiyle işaretlenir.
Bacak9 (8 direnç + ortak)
Tolerans±2 %
Güç≈0,2 W / direnç
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Ortak bacakNoktalı uçtaki 1. bacak; tüm dirençlerin birleştiği uçCOM
2Bacak 2–9Her biri bir direncin diğer ucu2–9
Özellikler tipik
- Direnç sayısı
- 8 (9 bacaklı ortak tip)
- Tolerans
- ±2 %
- Güç
- ≈0,2 W / direnç
- Bacak aralığı
- 2,54 mm
- Değer kodu
- 103 = 10 kΩ
- Tipler
- Ortak bacaklı · ayrık (izole)
- Örnek parça
- 4609X-101-103 (8 × 10 kΩ, ortak bacaklı)
Sık yapılan hatalar
Ortak bacağı ters takmakNoktayı görmeden takarsan ortak uç yanlış hatta gider ve devre beklenmedik şekilde bağlanır. Nokta 1. bacaktır.
Ayrık tiple karıştırmakİzole tipte her direncin iki ayrı bacağı vardır, ortak uç yoktur. Gövde kodunu datasheet’le karşılaştır.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Giriş hatlarına pull-upLED sırası için akım dirençleriDIP anahtarla birlikte ayar girişi
