Seramik kutu · 22 × 10 × 9 mmUç dolgusu (çimento)5W 10ΩJ (J = %5)Bacaklar
- 1Seramik kutu · 22 × 10 × 9 mm
- 2Uç dolgusu (çimento)
- 35W 10ΩJ (J = %5)
- 4Bacaklar

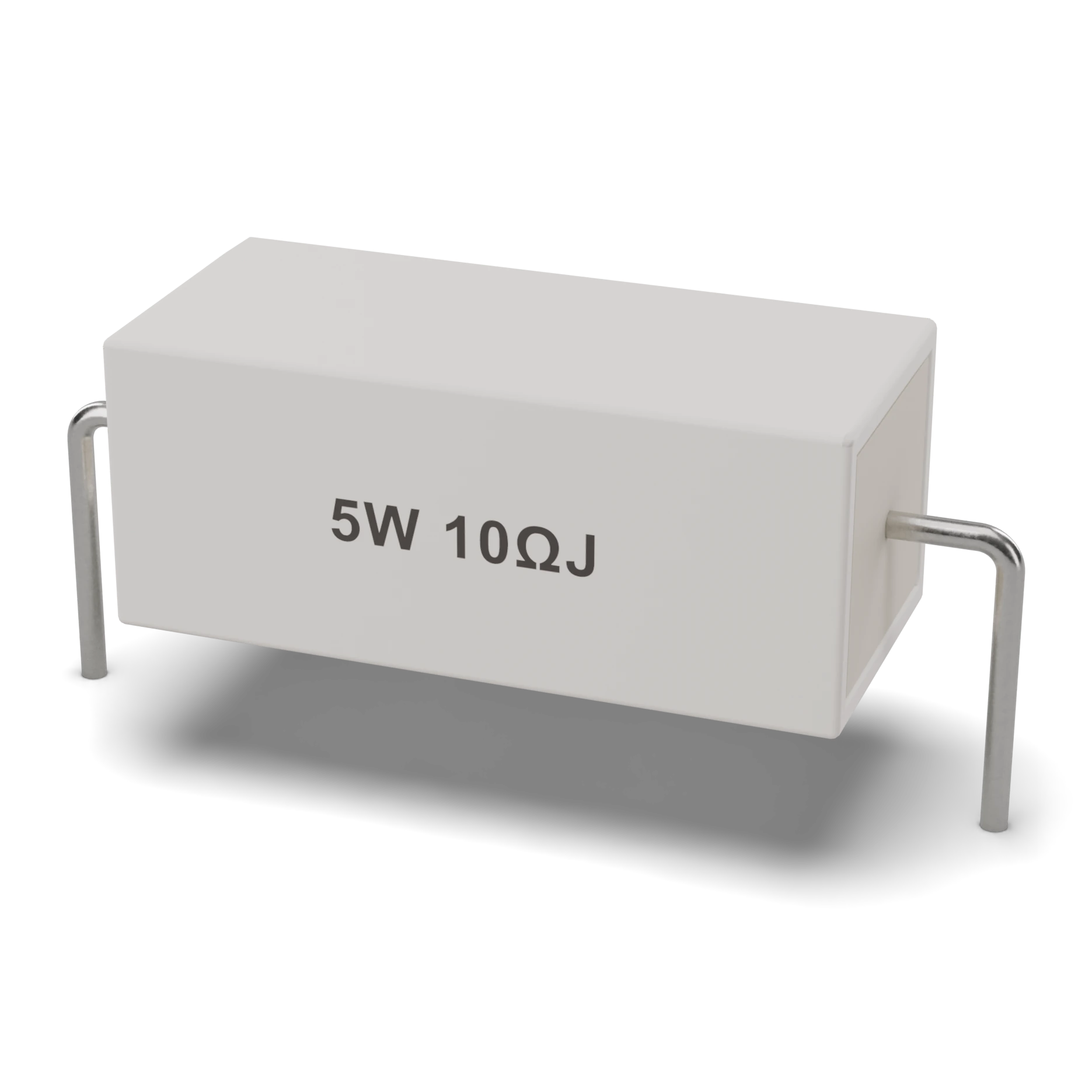

Beyaz dikdörtgen seramik kutu, ön yüzde değer ve güç yazısı, iki eksenel bacak
Güce göre değişir; 5 W tipi yaklaşık 2 cm boyunda
Güce göre değişir; 5 W tipi yaklaşık 2 cm boyunda
Çimento (güç) direnci
Basitçe
Bu ne?
Beyaz seramik kutuya gömülü güçlü direnç; fazla akışı ısıya çeviren sağlam bir boru.
Ne işe yarar?
Birkaç watt gücü ısıya çevirir; pil boşaltma, kondansatör deşarjı ve yükleme için kullanılır.
Nerede görürsün?
Güç kaynaklarında ve yükselteçlerde, iri beyaz dikdörtgen parçalar.
Nasıl tanırsın?
Beyaz dikdörtgen seramik kutu ve iki bacak; değeri ve gücü üstüne düz yazıyla basılı.
Dikkat:
Çok ısınır; karta yapıştırma, altında hava boşluğu bırak ve dokunma.
Teknik tanım
Beyaz seramik bir kutunun içine yerleştirilip çimento benzeri dolguyla kapatılmış güç direncidir. İçinde genelde tel sarım ya da metal oksit eleman bulunur. Değeri ve gücü gövdeye düz yazıyla basılır.
Güç2–20 W
Tolerans±5 %
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Bacak 1Yönü yok1
2Bacak 2Yönü yok2
Özellikler tipik
- Güç
- 2 · 3 · 5 · 10 · 20 W
- Tolerans
- ±5 % (J)
- İç yapı
- Tel sarım ya da metal oksit
- İşaretleme
- Düz yazı, ör. “5W 10Ω J”
- Yüzey sıcaklığı
- Tam güçte çok ısınır
- Örnek parça
- SQP serisi 5 W
Sık yapılan hatalar
Karta yapışık monte etmekGövde ısındığı için karttan birkaç mm yukarıda lehimle; böylece kart kararmaz ve hava dolaşır.
Gücü tam sınırda seçmekHesapladığın gücün en az iki katı değerinde direnç seç. Sınırda çalışan direnç çok ısınır.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Pil boşaltma testiKondansatör deşarjıGüç kaynağında ön yükAçılış akımını sınırlama
