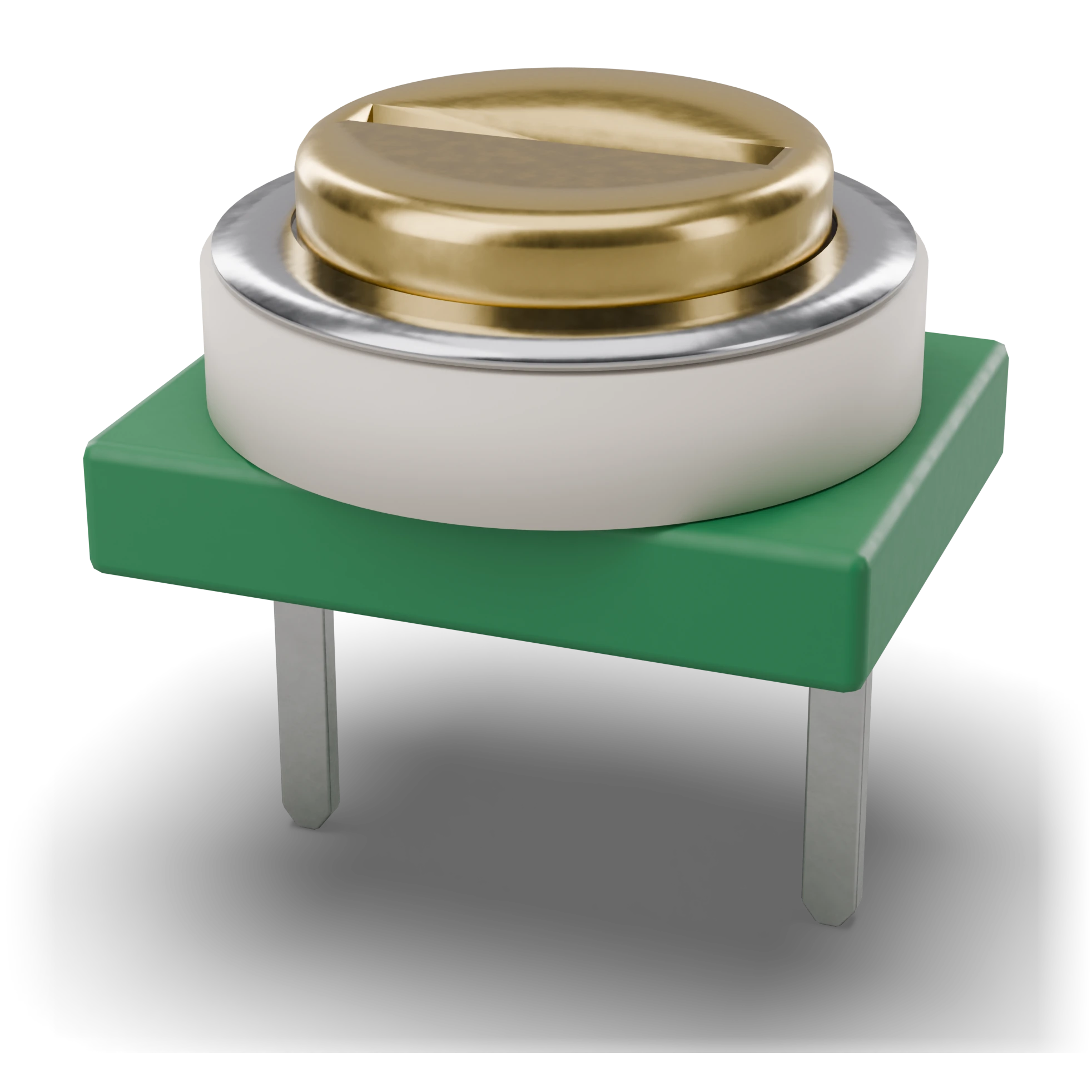

Ayar rotoru (tornavida yuvası)Seramik gövde · 5–30 pFPlastik tabanBacaklar
- 1Ayar rotoru (tornavida yuvası)
- 2Seramik gövde · 5–30 pF
- 3Plastik taban
- 4Bacaklar
Renkli küçük seramik gövde, üstte yarıklı döner disk, iki ya da üç bacak
Gövde ≈ 5–7 mm, üstte tornavida yuvası
Gövde ≈ 5–7 mm, üstte tornavida yuvası
Ayarlı (trimmer) kondansatör
Basitçe
Bu ne?
Tornavidayla ayarlanan çok küçük bir kondansatör; iki plakanın üst üste gelişini çevirerek değiştirirsin.
Ne işe yarar?
Radyo ve osilatörde frekansı ince ayar etmek için kapasiteyi azaltıp çoğaltır.
Nerede görürsün?
Eski radyo ve telsiz kartlarının içinde.
Nasıl tanırsın?
Birkaç milimetrelik küçük gövde, üstünde tornavida yuvası; iki bacak.
Dikkat:
Yavaş ve hafif çevir, zorlarsan kırılır; ayarladıkça frekans değişir.
Teknik tanım
Kapasitesi tornavidayla çevrilerek değiştirilebilen küçük bir kondansatördür. Döner bir elektrotun sabit elektrotla örtüşme alanı değiştikçe kapasite değişir. Değerleri pF düzeyindedir ve radyo frekansında ince ayar için kullanılır.
Aralık≈2–60 pF
AyarTornavida
KutupYok
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Sabit elektrot (stator)Ayarlanan devre hattına bağlanır1
2Döner elektrot (rotor)Ayar vidasına bağlı; genelde toprağa bağlanır2
Özellikler tipik
- Kapasite aralığı
- ≈2–60 pF (modele göre)
- Dielektrik
- Seramik · plastik film · hava
- Ayar
- Minimumdan maksimuma yarım tur
- Kutup
- Yok
Sık yapılan hatalar
Metal tornavidayla ayarlamakMetal tornavida ve elin yakınlığı kapasiteyi değiştirir; elini çekince ayar kayar. Plastik ayar tornavidası kullan.
Rotoru sinyal hattına bağlamakVidaya bağlı döner uç toprağa bağlanırsa el yaklaştığında ayar bozulmaz.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Radyo alıcısında istasyon ince ayarıKristal osilatörde frekans düzeltmeRF filtre ayarı
