104J = 100 nF ±%5Plastik kutu (PBT) · 7,2 × 2,5 × 6,5 mmBacaklar · 5 mm aralık
- 1104J = 100 nF ±%5
- 2Plastik kutu (PBT) · 7,2 × 2,5 × 6,5 mm
- 3Bacaklar · 5 mm aralık

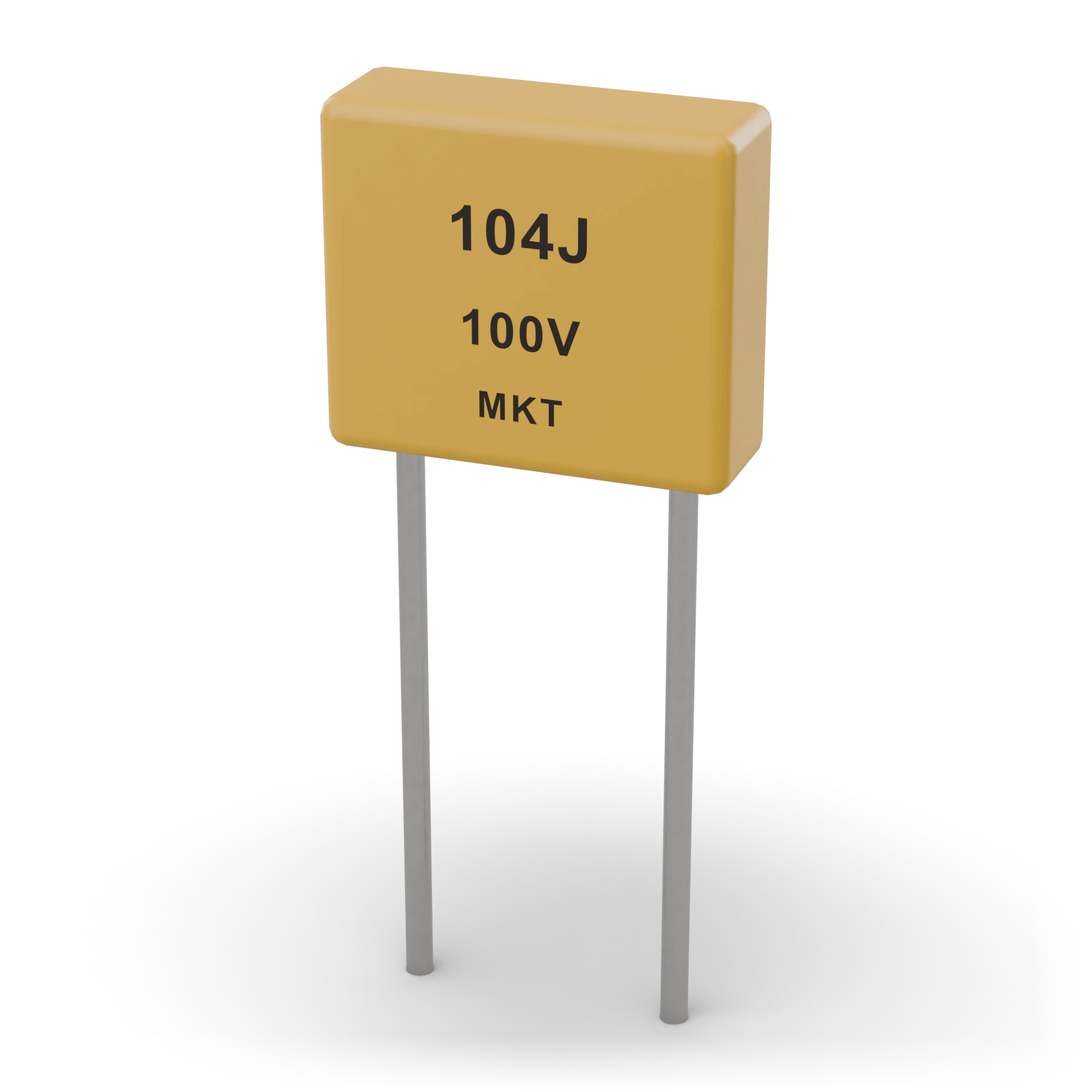

Kırmızı ya da sarı dikdörtgen kutu, ya da yeşil damla gövde, üstte “2A104J” kodu
Değere göre değişir; 100 nF kutu tipi birkaç mm, bacak aralığı 5 mm
Değere göre değişir; 100 nF kutu tipi birkaç mm, bacak aralığı 5 mm
Film (polyester/polipropilen)
Basitçe
Bu ne?
Plastik şeritle yapılmış kararlı bir kondansatör; sakin ve güvenilir bir kova.
Ne işe yarar?
Zamanlama ve ses devrelerinde değerini korur; ton ve süre sapmaz.
Nerede görürsün?
Ses amfilerinde ve zamanlama devrelerinde.
Nasıl tanırsın?
Küçük kutu ve iki bacak; üstünde harf ve sayıdan oluşan bir kod yazar.
Dikkat:
Elektrolitik yerine koyma, değeri çok daha küçüktür; üstündeki kodu doğru oku.
Teknik tanım
Metal kaplanmış ince plastik filmin (polyester ya da polipropilen) sarılmasıyla yapılan kutupsuz kondansatördür. Değeri sıcaklık ve gerilimle az değişir, kaybı düşüktür. Seramikten büyüktür ama daha kararlıdır.
Kapasite100 nF
Gerilim100 V
KutupYok
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Bacak 1Yönü yok1
2Bacak 2Yönü yok2
Özellikler tipik
- Kapasite aralığı
- 1 nF – 10 µF
- Gerilim
- 63–630 V
- Tolerans
- ±5 % (J) · ±10 % (K)
- Polyester
- Küçük, ucuz, genel amaçlı
- Polipropilen
- Çok düşük kayıp; ses ve darbe
- Kendini onarma
- Metalize tiplerde var
- Uyarı
- X2 tipleri şebeke içindir; şebeke bu uygulamanın kapsamı dışında
- Örnek parça
- 2A104J (100 nF, 100 V, ±5 %)
Sık yapılan hatalar
Kodu yanlış okumakGövdedeki “2A104J” şunu söyler: 2A = 100 V, 104 = 100 nF, J = ±5 %.
Elektrolitik yerine kullanmakFilm kondansatörün µF başına hacmi büyüktür. Yüzlerce µF gereken besleme filtresi için uygun değildir.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
555 zamanlama kondansatörüSes kuplajı ve ton devresiRC filtreMotor gürültüsü bastırma
