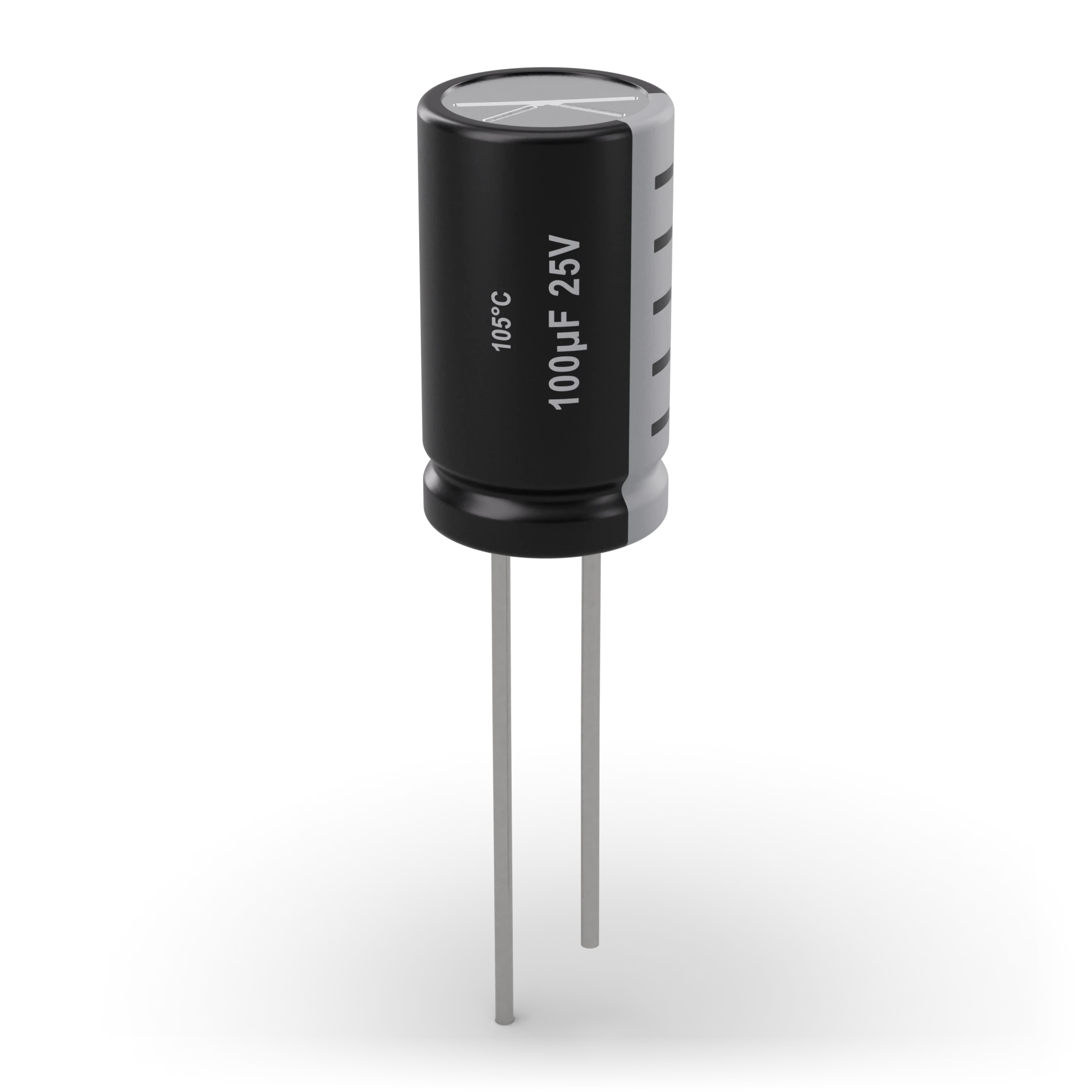

Silindir gövde, plastik kılıfta eksi şeridi ve değer yazısı, üstte çentik, farklı uzunlukta iki bacak
100 µF 25 V tipi ≈ 6,3 × 11 mm, bacak aralığı 2,5 mm
100 µF 25 V tipi ≈ 6,3 × 11 mm, bacak aralığı 2,5 mm
Alüminyum elektrolitik
Basitçe
Bu ne?
Küçük bir elektrik deposu. Kova gibi dolar, gerektiğinde boşalır.
Ne işe yarar?
Adaptörden gelen dalgalı akımı düzleştirir; ışık titremez, motor sarsılmaz.
Nerede görürsün?
Telefon şarj aletinin içindeki küçük silindirler.
Nasıl tanırsın?
Silindir gövde, yanında eksi şeridi, bir bacağı uzun.
Dikkat:
Ters takılırsa ısınır ve patlayabilir; şeritli bacak eksiye.
Teknik tanım
Alüminyum folyo üzerindeki çok ince oksit tabakasını yalıtkan olarak kullanan, büyük kapasiteli bir kondansatördür. Kutupludur: eksi bacak gövdedeki şeritle gösterilir. Ters takılırsa ya da aşırı gerilimde ısınıp üstündeki çentikten açılabilir.
Kapasite100 µF
Gerilim25 V
KutupVar
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Artı (+)Uzun bacak+
2Eksi (−)Kısa bacak, gövdede şeritli taraf−
Özellikler tipik
- Kapasite aralığı
- 1 µF – 10 000 µF
- Gerilim
- 6,3–450 V
- Tolerans
- ±20 %
- Sıcaklık sınıfı
- 85 °C · 105 °C
- Ömür
- 1000–10 000 saat (anma sıcaklığında)
- ESR
- Yüksek, soğukta artar
- Örnek parça
- 100 µF 25 V, 105 °C
Sık yapılan hatalar
Ters takmakŞeritli bacak eksiye gider. Ters bağlanan kondansatör ısınır, şişer ve üstündeki çentikten açılabilir.
Gerilimi sınırda seçmekAnma gerilimi devre geriliminden belirgin yüksek olsun: 12 V hat için en az 16 V, tercihen 25 V seç.
Sıcak yere koymakÖmür sıcaklıkla hızla kısalır. Regülatörün ya da güç direncinin dibine yerleştirme.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Güç kaynağı çıkış filtresiRegülatör giriş ve çıkışıMotor ve röle beslemesinde tampon555 ile uzun zaman sabiti
