Çıtçıt bağlantı (snap)9 V (6LR61)Dış kılıf · 48,5 × 26,5 × 17,5 mmKırmızı (+) / siyah (−) kablo
- 1Çıtçıt bağlantı (snap)
- 29 V (6LR61)
- 3Dış kılıf · 48,5 × 26,5 × 17,5 mm
- 4Kırmızı (+) / siyah (−) kablo

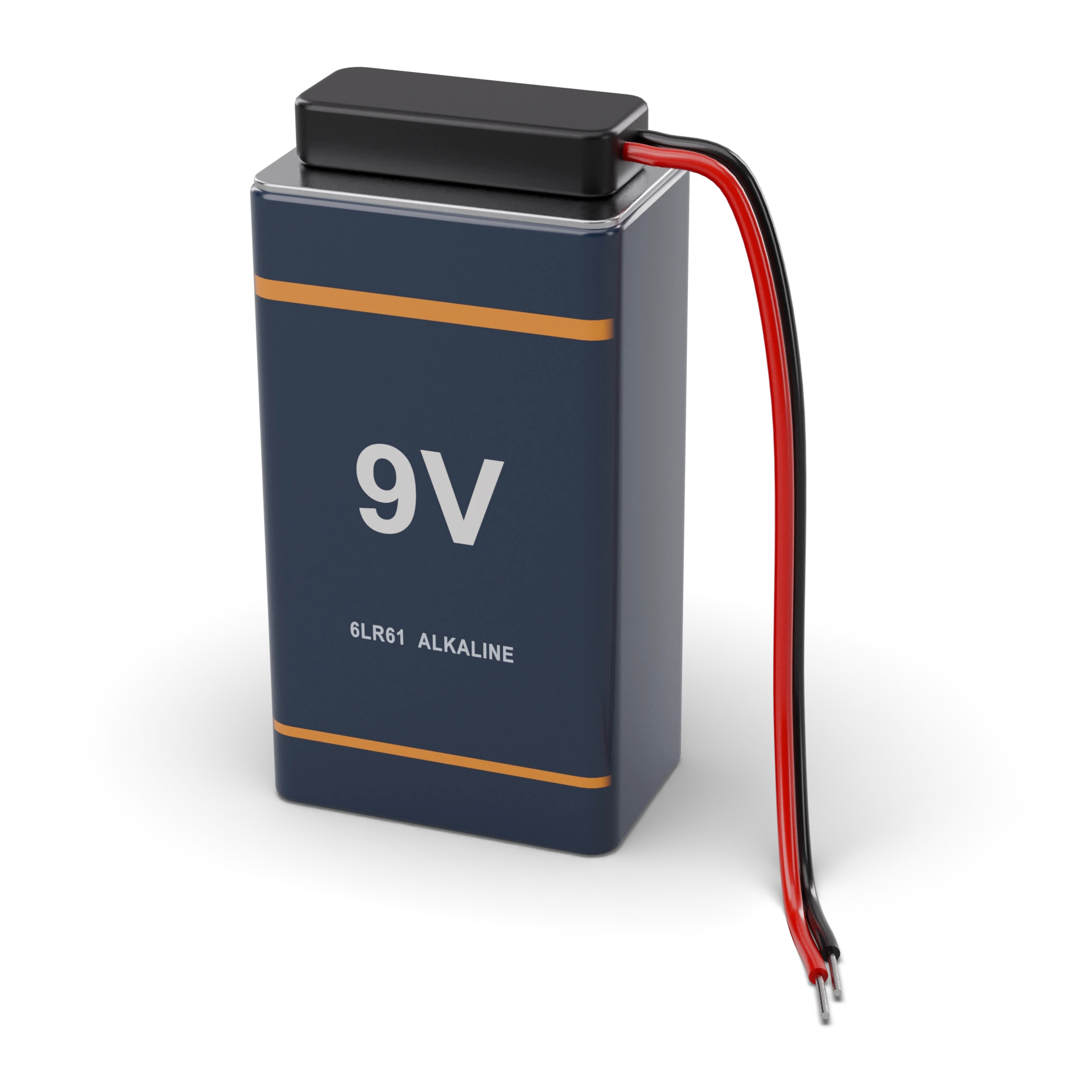

Dikdörtgen gövde, üstte yan yana küçük yuvarlak (+) ve altıgen (−) çıtçıt uç
48,5 × 26,5 × 17,5 mm
48,5 × 26,5 × 17,5 mm
9 V pil
Basitçe
Bu ne?
Altı küçük pilin tek kutuda toplandığı dikdörtgen pil; yüksek basınçlı ama küçük bir kova.
Ne işe yarar?
Az akım çeken cihazları yüksek gerilimle uzun süre çalıştırır.
Nerede görürsün?
Duman dedektörü, multimetre ve gitar pedalı.
Nasıl tanırsın?
Dikdörtgen kutu, üst yüzünde iki çıtçıt uç.
Dikkat:
İki ucu metalle birleştirme, kısa devre yapar ve ısınır; klipsli kabloyla bağla.
Teknik tanım
İçinde seri bağlı altı küçük 1,5 V hücre bulunan dikdörtgen bir pildir. Gerilimi yüksek ama kapasitesi düşüktür; bu yüzden yalnızca az akım çeken devrelerde uzun dayanır. Üstteki çıtçıt uçlara bir klips takılır.
Gerilim9 V
Kapasite≈500 mAh
Boyut48,5 × 26,5 × 17,5 mm
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Artı (+)Küçük yuvarlak uç+
2Eksi (−)Büyük altıgen uç−
Özellikler tipik
- Nominal gerilim
- 9 V
- Kapasite
- ≈500 mAh (alkalin, düşük akımda)
- İç yapı
- 6 × 1,5 V seri hücre
- Bitmiş sayılır
- ≈5,4 V
- Uygun yük
- Düşük akımlı devreler
- Örnek parça
- 6LR61 (alkalin)
Sık yapılan hatalar
Motor çalıştırmak9 V pil yüksek akım veremez; gerilimi çöker ve kısa sürede biter. Motor için AA pil paketi ya da Li-ion kullan.
Uçları metale değdirmekİki uç yan yanadır; cepteki bozuk para ya da anahtar uçları kısa devre edip pili ısıtabilir.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
MultimetreDuman dedektörüGitar efekt pedalı7805 ile kısa 5 V deneyleri
