Metal tabla (soğutucu) · Ø 3,7 mm delikEpoksi gövdeBacaklar IN-GND-OUT · 2,54 mm aralık

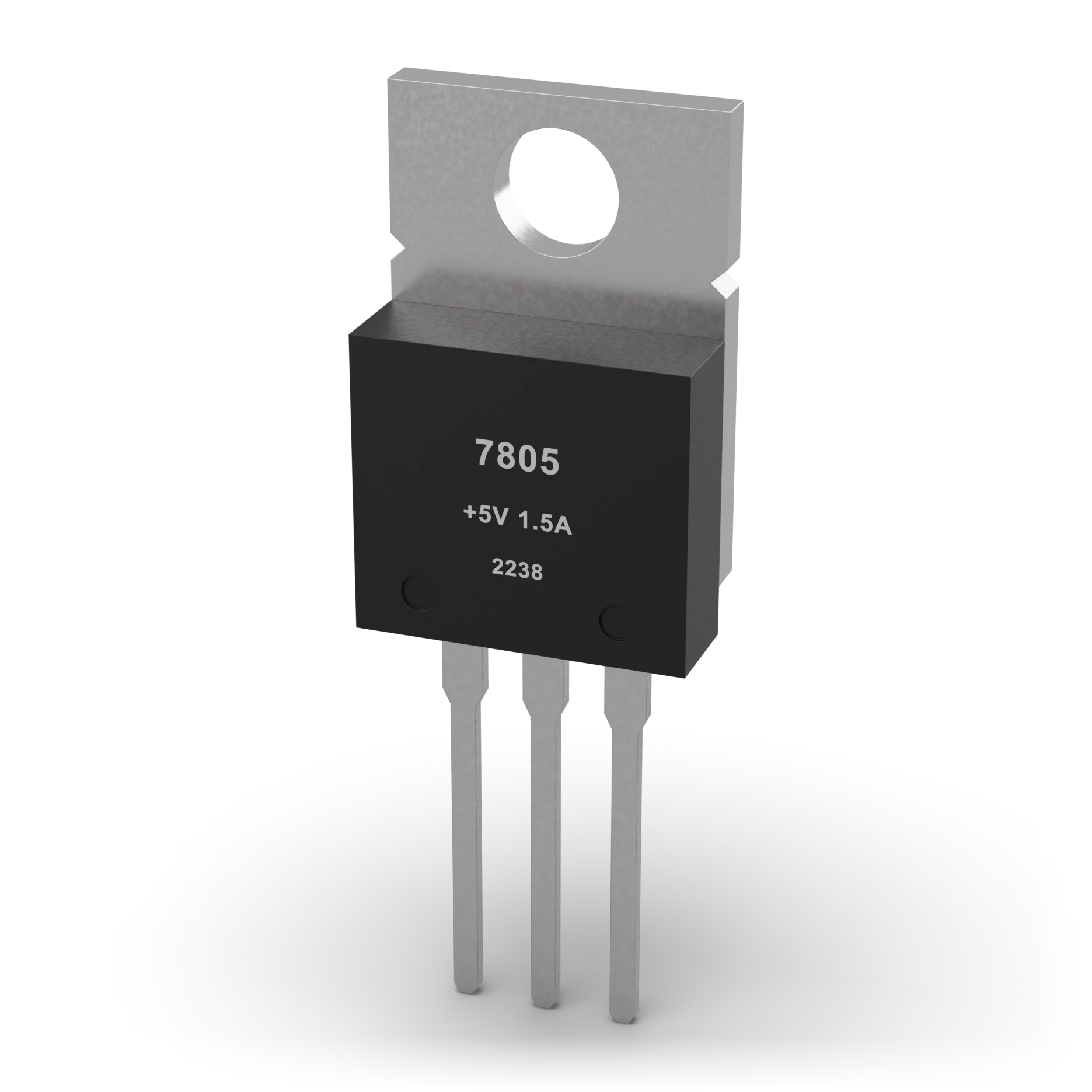

Siyah TO-220 gövde, delikli metal tab, “L7805CV” yazısı, üç bacak
TO-220 gövde ≈ 10 × 15 mm, delikli metal tab

Entegreler

Voltaj regülatörü (7805)

Basitçe

Bu ne?

Fazla gerilimi ısıya çevirip atan bir basınç düşürücü; çıkıştaki basınç hep aynı seviyede kalır.

Ne işe yarar?

Yüksek gerilimli adaptör ya da pilden sabit beş volt üretir; mikrodenetleyici güvenle çalışır.

Nerede görürsün?

Eski adaptörlerde, şarj aletlerinde ve breadboard güç modüllerinde.

Nasıl tanırsın?

Üç bacaklı, metal tablı küçük siyah gövde; bacaklar giriş, toprak ve çıkış.

Dikkat:

Giriş ile çıkışı ters bağlama; çok akımda ve büyük gerilim farkında çok ısınır, soğutucu gerekir.

Teknik tanım

Girişine uygulanan daha yüksek bir gerilimi sabit 5 V’a indiren lineer bir regülatördür. Aradaki gerilim farkı ısıya dönüştüğü için büyük akımda ve büyük gerilim farkında soğutucu gerekir. Kısa devreye ve aşırı ısınmaya karşı iç korumaları vardır.

Çıkış5 V

Akım≤ 1 A

Giriş7–35 V

Şema sembolü IEC ve ANSI’de aynı

IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.

Bacaklar 3

1IN (giriş)Yazılı yüz sana bakarken, bacaklar aşağıda soldan 1.; en az ≈7 VIN

2GNDOrtadaki bacak; metal tab da GND’ye bağlıdırGND

3OUT (çıkış)Sağdaki bacak; sabit 5 VOUT

Özellikler tipik

Çıkış gerilimi: 5 V (4,8–5,2 V)
Giriş: 7–35 V (≈2 V düşüm)
Maks. akım: ≈1 A (soğutucuyla)
Kondansatörler: Giriş 0,33 µF · çıkış 0,1 µF
Isı: P = (Vgiriş − 5 V) × I
Örnek: 12 V, 0,5 A → 3,5 W ısı
Koruma: Kısa devre ve aşırı ısı kapanması
Örnek parça: L7805CV (TO-220)

Sık yapılan hatalar

Soğutucuyu unutmak12 V’tan 500 mA çekersen regülatör 3,5 W ısı üretir; soğutucusuz bir TO-220 aşırı ısınıp kendini kapatır.

Bacakları karıştırmakSıra IN, GND, OUT’tur (yazı sana bakarken soldan). 79xx negatif regülatörlerde sıra farklıdır.

Düşük girişle çalıştırmakGirişin en az ≈7 V olması gerekir. 4 AA pil (6 V) ile 7805 kararlı 5 V veremez.

Multimetreyle test

Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.

Ölçüm yap

Nerede kullanılır

9–12 V adaptörden 5 VMikrodenetleyici beslemesiBreadboard güç modülü9 V pille kısa deneyler
