Cam gövde (DO-35) · Ø 1,85 × 3,8 mmDumet uç (bakır kaplı)Katot bandıBacaklar
- 1Cam gövde (DO-35) · Ø 1,85 × 3,8 mm
- 2Dumet uç (bakır kaplı)
- 3Katot bandı
- 4Bacaklar

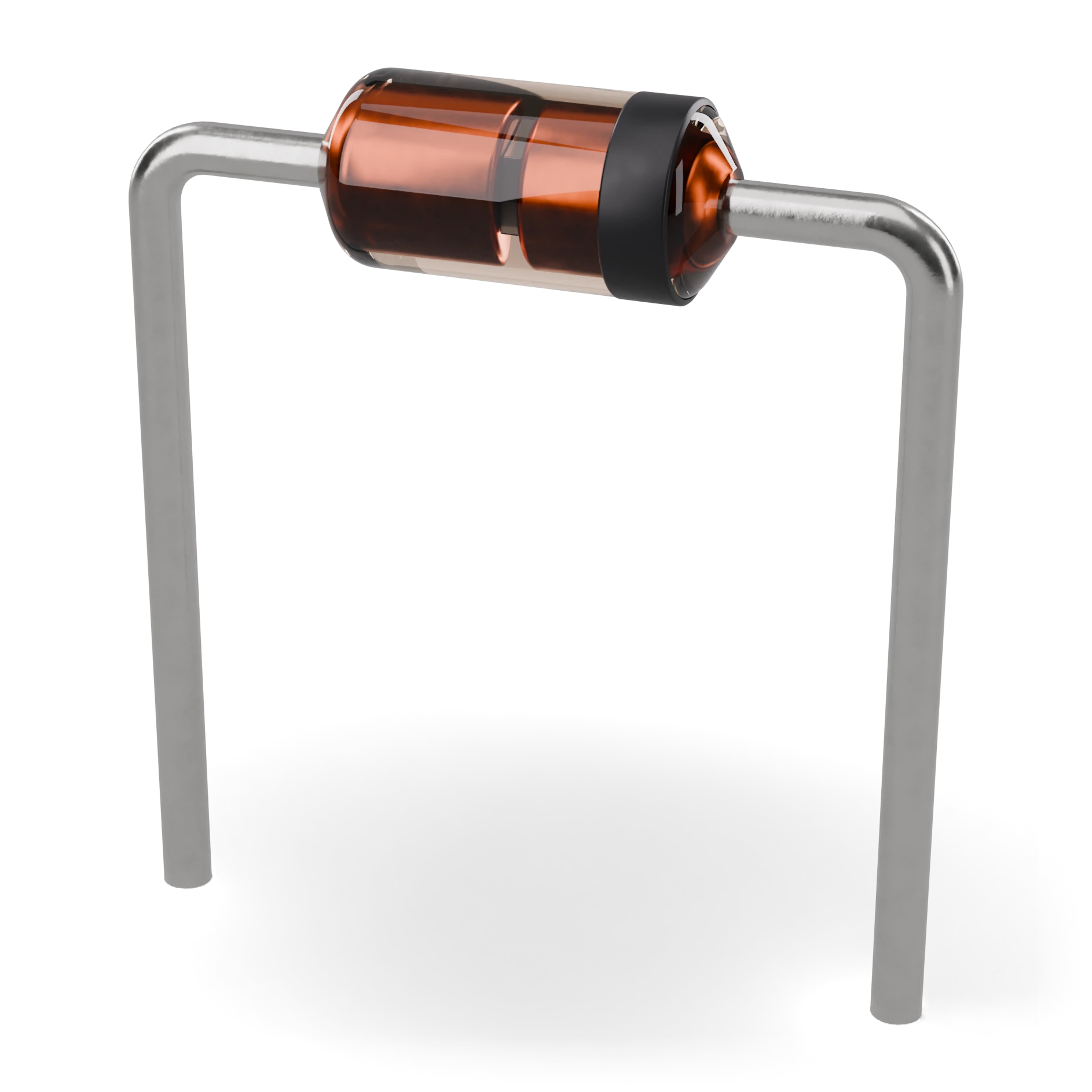

Şeffaf turuncu cam gövde, siyah katot şeridi, ince eksenel bacaklar
DO-35 cam gövde ≈ 4 × 1,9 mm
DO-35 cam gövde ≈ 4 × 1,9 mm
Sinyal diyodu (1N4148)
Basitçe
Bu ne?
Elektriğin küçük ve çok hızlı tek yönlü kapısı; küçük akımlar için yapılmış.
Ne işe yarar?
Hızlı sinyalleri ve lojik girişleri korur; büyük akım değil, küçük sinyal geçirir.
Nerede görürsün?
Küçük elektronik kartlarda, kumanda ve lojik devrelerinde.
Nasıl tanırsın?
Küçük cam tüp, turuncu-kırmızı görünür; bir ucunda siyah şerit.
Dikkat:
Şeritli uç katottur; büyük akım geçirme, küçük cam diyot hemen zarar görür.
Teknik tanım
Küçük akımlı ve çok hızlı anahtarlanan genel amaçlı bir sinyal diyodudur. Cam gövdesi turuncu-kırmızı görünür, katodu siyah şeritle işaretlenir. Lojik devrelerde, darbe şekillendirmede ve giriş korumasında kullanılır.
Ters gerilim100 V
Akım150–200 mA
trr≤ 4 ns
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Anot (A)Şeritsiz tarafA
2Katot (K)Siyah şeritli tarafK
Özellikler tipik
- Maks. tepe ters gerilim
- 100 V
- Sürekli ters gerilim
- 75 V
- İleri akım
- 150–200 mA (üreticiye göre)
- İleri gerilim
- ≤ 1 V (10 mA)
- Ters toparlanma
- ≤ 4 ns
- Kapasite
- ≤ 4 pF
- Kılıf
- DO-35 cam
- Örnek parça
- 1N4148 (DO-35 cam)
Sık yapılan hatalar
Güç işinde kullanmakYüzlerce mA’i aşan akımda ısınır ve bozulur. Güç kaynağı ya da motor için 1N4007 ya da Schottky seç.
Şeridi görememekCam gövdede şerit ince ve siyahtır. Büyüteçle bak ya da multimetrenin diyot moduyla yönünü kontrol et.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Lojik giriş korumasıDiyotlu VEYA kapısıSinyal doğrultma (tepe dedektörü)Küçük bobinlerde flyback
