Epoksi gövde (DO-41) · Ø 2,7 × 5,2 mm1N4007 · 1000 V, 1 AKatot bandı (gri)Bacaklar (anot / katot)
- 1Epoksi gövde (DO-41) · Ø 2,7 × 5,2 mm
- 21N4007 · 1000 V, 1 A
- 3Katot bandı (gri)
- 4Bacaklar (anot / katot)

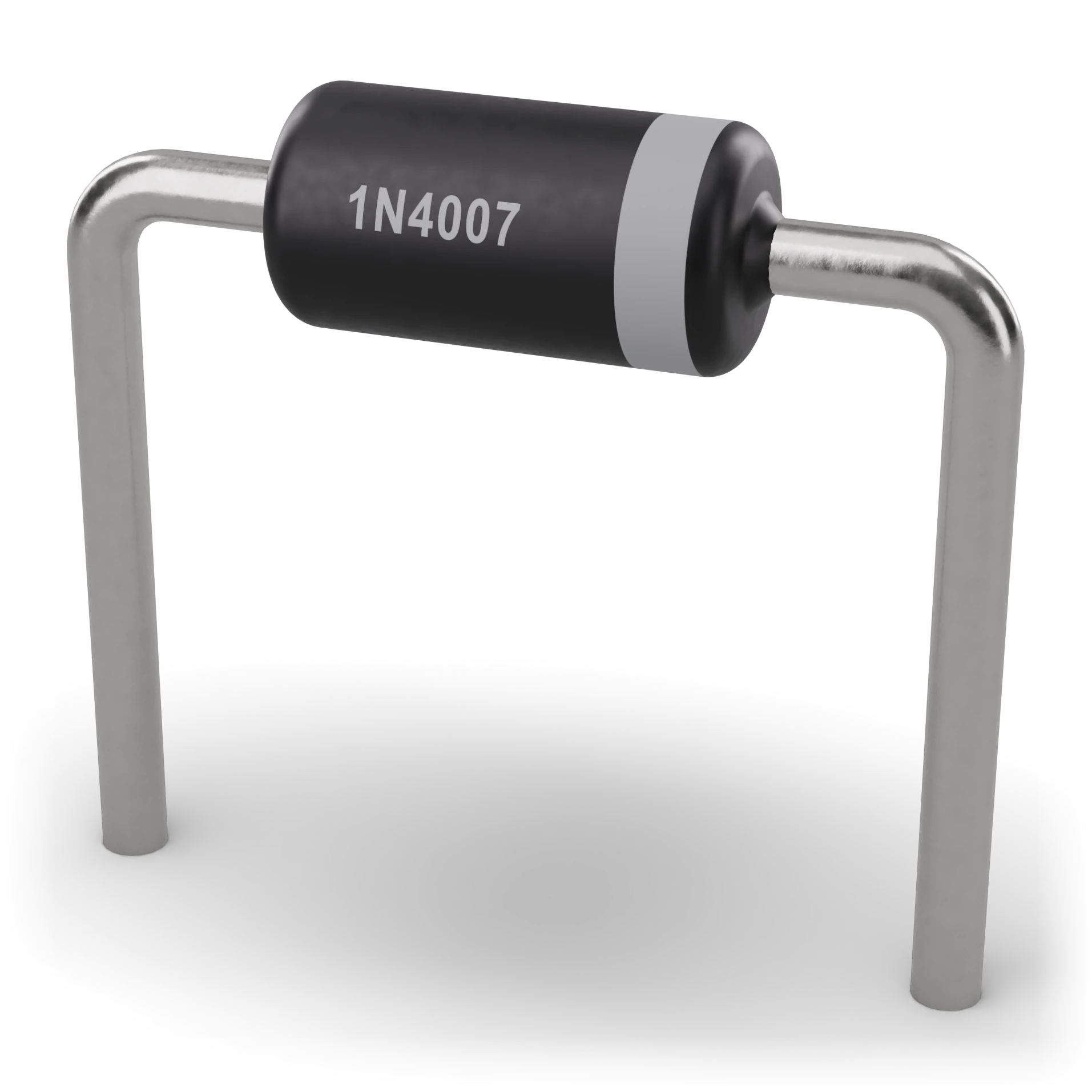

Siyah silindir gövde, bir uçta gümüş şerit, “1N4007” yazısı, eksenel bacaklar
DO-41 gövde ≈ 5 × 2,7 mm, eksenel bacaklar
DO-41 gövde ≈ 5 × 2,7 mm, eksenel bacaklar
Doğrultucu diyot (1N4007)
Basitçe
Bu ne?
Elektriğin tek yönlü kapısı. Akım bir yönden geçer, ters yönden dönemez.
Ne işe yarar?
Alternatif akımı tek yöne çevirir; ters bağlanan pilden ve bobin darbesinden devreyi korur.
Nerede görürsün?
Telefon şarj aletinin ve adaptörlerin içinde, küçük siyah silindirler.
Nasıl tanırsın?
Siyah silindir gövde, bir ucunda gümüş şerit; şerit katot ucudur.
Dikkat:
Şerit tarafı çıkıştır; ters takarsan akım geçmez ve devre çalışmaz.
Teknik tanım
Akımı yalnızca anottan katoda geçiren genel amaçlı bir silikon diyottur. 1N4007, 1000 V ters gerilime ve 1 A ortalama akıma dayanır. Yavaş olduğu için yüksek frekanslı işlerde değil, düşük frekanslı doğrultma ve korumada kullanılır.
Ters gerilim1000 V
Akım1 A
İleri gerilim≤ 1,1 V
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Anot (A)Şeritsiz tarafA
2Katot (K)Gümüş ya da beyaz şeritli tarafK
Özellikler tipik
- Maks. ters gerilim
- 1000 V
- Ortalama ileri akım
- 1 A
- Ani darbe akımı
- 30 A (8,3 ms)
- İleri gerilim
- ≤ 1,1 V (1 A)
- Ters kaçak
- ≤ 5 µA (25 °C)
- Kılıf
- DO-41
- Örnek parça
- 1N4007 (DO-41)
Sık yapılan hatalar
Şeridi ters takmakŞerit katottur ve sembolün çizgili tarafına karşılık gelir. Ters takılan diyot akımı geçirmez.
Flyback diyodunu unutmakRöle ya da motor bobini kapanınca yüksek bir ters gerilim üretir. Bobine ters paralel bir 1N4007 bağla, katot artıya gelsin.
Gerilim düşümünü unutmakİletimdeki diyotta yaklaşık 0,7–1 V düşer. 5 V’luk girişten diyot sonrasında tam 5 V alamazsın.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Köprü doğrultmaçTers pil korumasıRöle ve motor flyback diyoduBasit gerilim düşürme
