Ses deliği (açık)+ işaretiGövde · Ø 12 × 8,5 mmBacaklar (+ uzun) · 7,6 mm aralık
- 1Ses deliği (açık)
- 2+ işareti
- 3Gövde · Ø 12 × 8,5 mm
- 4Bacaklar (+ uzun) · 7,6 mm aralık

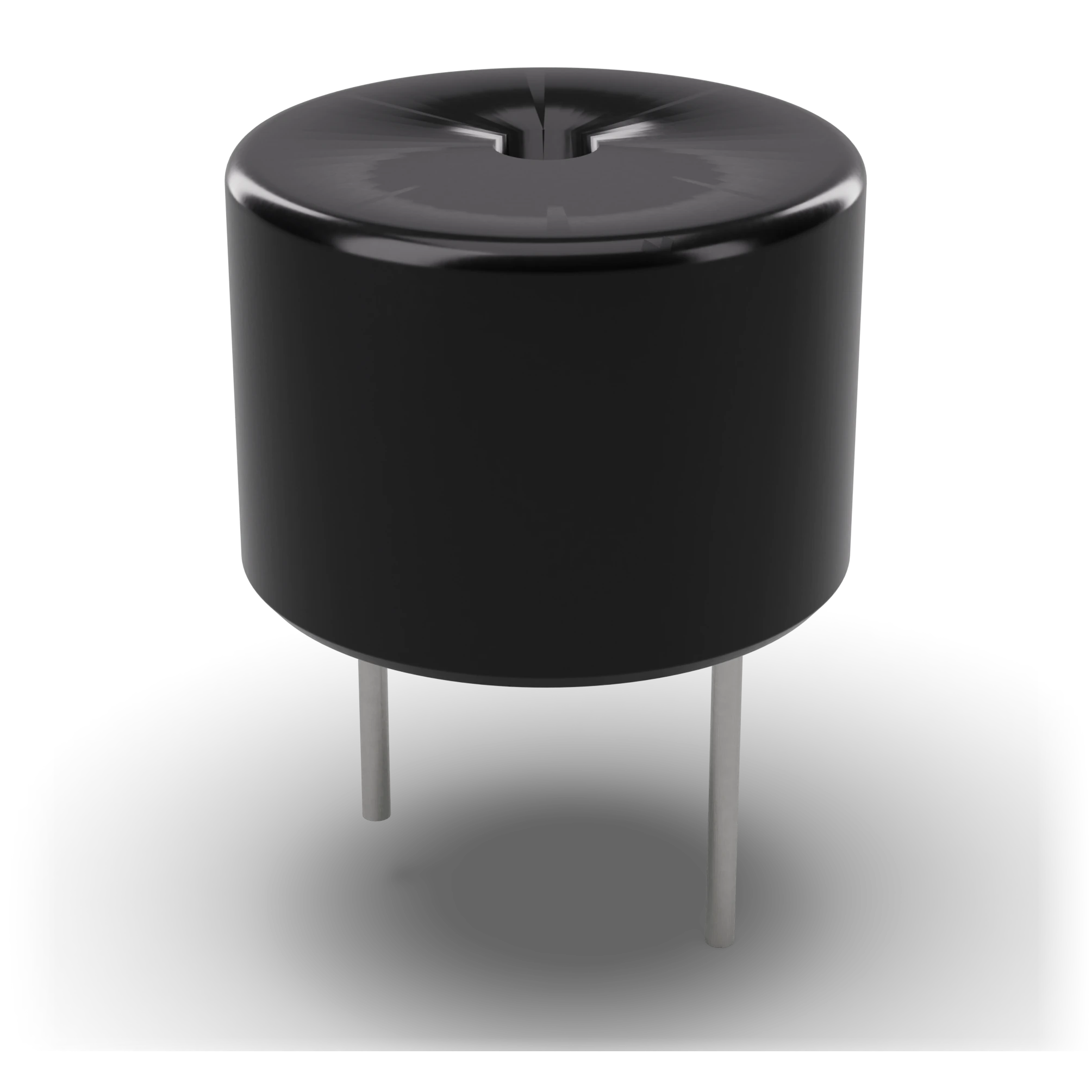

Siyah silindir gövde, alt yüzde yeşil devre kartı görünür, iki bacak
≈ 12 mm çap; aktif tipten biraz daha alçak
≈ 12 mm çap; aktif tipten biraz daha alçak
Pasif buzzer
Basitçe
Bu ne?
Kendi sesi olmayan, gelen titreşimi sese çeviren küçük zar. Davul gibi; ritmi sen veriyorsun.
Ne işe yarar?
Farklı frekanslar gönderince farklı notalar çalar; melodi yapabilirsin.
Nerede görürsün?
Melodi çalan oyuncak ve kartlarda.
Nasıl tanırsın?
Aktif buzzer'a benzer silindir; altına bakınca açık yeşil bir kart görünür, bir bacakta artı işareti var.
Dikkat:
Pile direkt bağlarsan yalnızca bir tık duyarsın; ona değişen bir sinyal ver.
Teknik tanım
Kendi osilatörü olmayan, gelen sinyali sese çeviren bir buzzer’dır. DC verirsen yalnızca bir tık duyarsın; kare dalga verince o frekansta öter. Bu sayede farklı notalar ve melodiler çalabilir.
SürmeKare dalga (PWM)
Rezonans≈2–4 kHz
Gerilim3–5 V
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Bacak 1 (+ işaretli)Sinyal ya da transistör çıkışı1
2Bacak 2GND2
Özellikler tipik
- Sürme
- Kare dalga / PWM
- Rezonans
- ≈2–4 kHz (modele göre); en yüksek ses burada
- Gerilim
- 3–5 V
- Tip
- Elektromanyetik ya da piezo
- Örnek parça
- 12 mm pasif buzzer (alt yüzde yeşil kart)
Sık yapılan hatalar
DC vermekPasif buzzer sabit gerilimde sessiz kalır; elektromanyetik tipte bobin de boşuna akım çeker.
Pinden doğrudan sürmekElektromanyetik tipin bobin direnci düşüktür. Pini korumak için transistörle sür.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Melodi çalmaFarklı tonlarda uyarıBasit piyano projesi555 ile ton üreteci
