Kenar askısı (lastik)Koni (membran) · havayı iterek ses üretirToz kapağıŞasi (sepet) · Ø 40 mmLehim uçları (+ kırmızı)
- 1Kenar askısı (lastik)
- 2Koni (membran) · havayı iterek ses üretir
- 3Toz kapağı
- 4Şasi (sepet) · Ø 40 mm
- 5Lehim uçları (+ kırmızı)

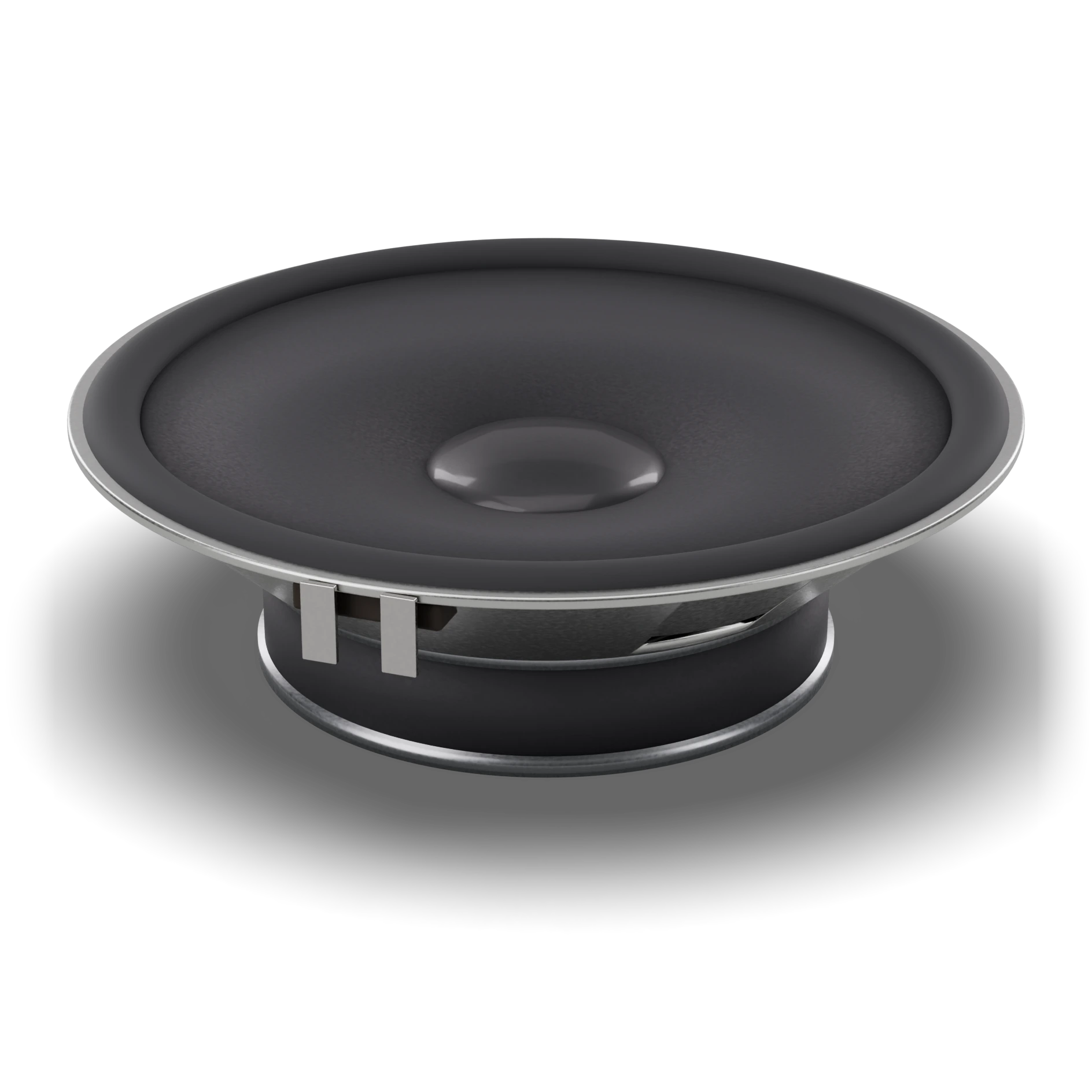

Kâğıt ya da plastik koni, metal sepet, arkada mıknatıs, iki lehim ucu
Küçük tip ≈ 40 mm çap; boyutlar çok çeşitli
Küçük tip ≈ 40 mm çap; boyutlar çok çeşitli
Hoparlör
Basitçe
Bu ne?
Mıknatıs ve bobinle zarı sallayıp sesi havaya taşıyan küçük bir dönüştürücü.
Ne işe yarar?
Elektrik sinyalini ses dalgasına çevirir; müzik ve konuşma duyulur.
Nerede görürsün?
Telefon, televizyon ve bluetooth hoparlör.
Nasıl tanırsın?
Yuvarlak koni, çevresinde çerçeve, arkasında mıknatıs; iki uç.
Dikkat:
Pinden doğrudan sürme, yükselteç (amfi) kullan; sesi yavaşça aç.
Teknik tanım
Bir mıknatısın alanındaki bobinden geçen ses sinyalinin, bobini ve ona bağlı koniyi ileri geri ittiği bir dönüştürücüdür. Koni havayı titreştirir ve ses oluşur. Empedansı düşüktür, bu yüzden bir yükselteçle (amfi) sürülür.
Empedans8 Ω
Güç0,5 W
Çap40 mm
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Artı (+)Kırmızı ya da “+” işaretli uç; yükselteç çıkışı+
2Eksi (−)Yükseltecin GND ya da eksi çıkışı−
Özellikler tipik
- Empedans
- 4 Ω · 8 Ω
- Güç
- 0,25–3 W (küçük tipler)
- Sürme
- Ses yükselteci (ör. LM386)
- Kutup
- Fazı belirler; tek hoparlörde önemsiz
- Örnek parça
- 8 Ω 0,5 W, 40 mm
Sık yapılan hatalar
Pine doğrudan bağlamak8 Ω’luk hoparlör 5 V’ta yüzlerce mA çekmeye çalışır; pin ve hoparlör zarar görür. Yükselteç kullan.
DC vermekSabit DC bobini ısıtır ve koniyi bir yana iter. Hoparlöre yalnızca sinyal ver; gerekirse kuplaj kondansatörü koy.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Ses yükselteci çıkışıKapı zili ve alarmKonuşan oyuncak
