Yıkama etiketi (ses deliği üstü)+ işaretiGövde · Ø 12 × 9,5 mmBacaklar (+ uzun) · 7,6 mm aralık
- 1Yıkama etiketi (ses deliği üstü)
- 2+ işareti
- 3Gövde · Ø 12 × 9,5 mm
- 4Bacaklar (+ uzun) · 7,6 mm aralık

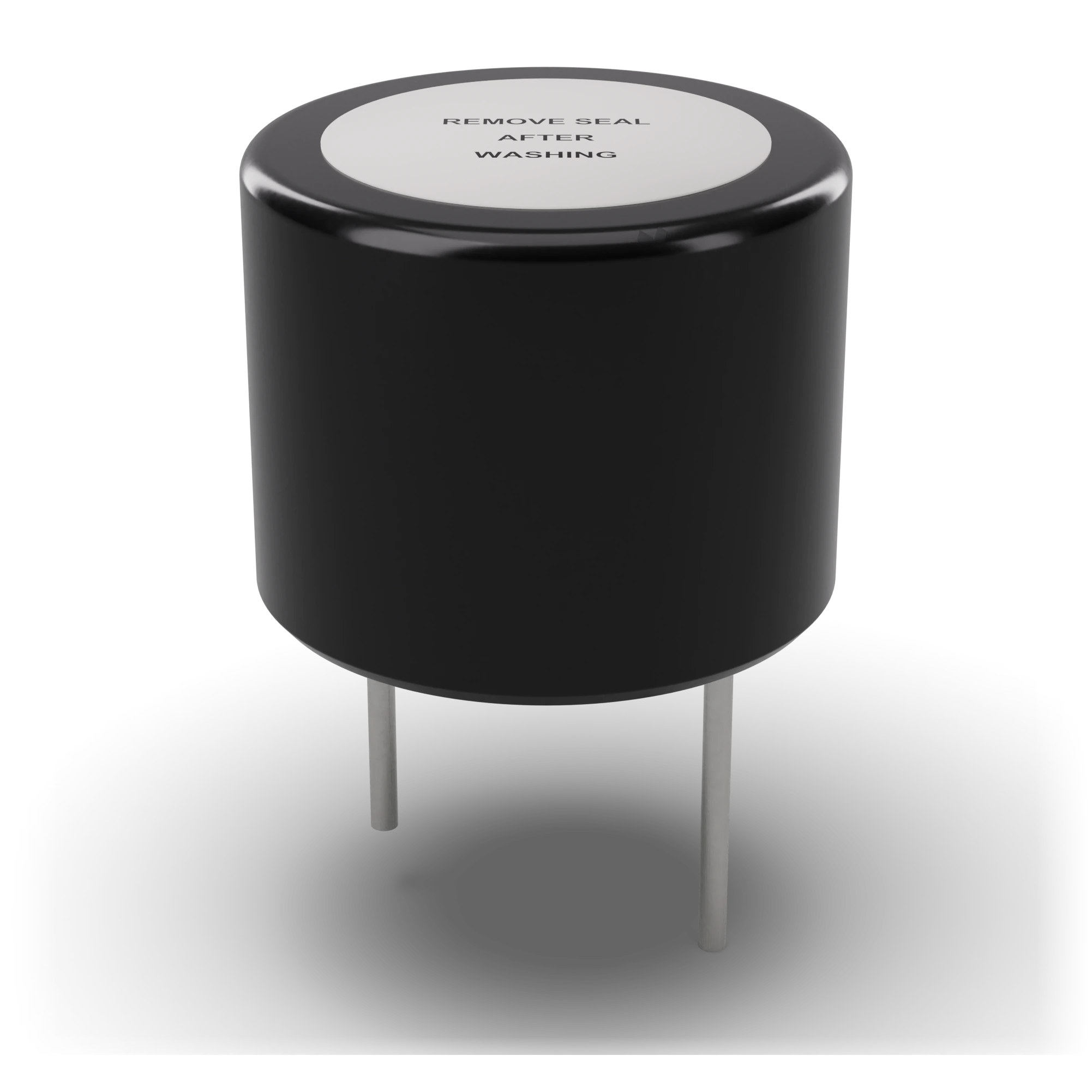

Siyah silindir gövde, üstte ses deliği ve koruma etiketi, “+” işaretli uzun bacak
≈ 12 mm çap × 9,5 mm yükseklik
≈ 12 mm çap × 9,5 mm yükseklik
Aktif buzzer
Basitçe
Bu ne?
İçinde kendi ses makinesi olan küçük uyarıcı. Elektrik ver, hep aynı sesle öter.
Ne işe yarar?
Gerilim verince tek tonlu bip çıkarır; alarm ve onay sesi için.
Nerede görürsün?
Alarm saati, mikrodalga fırının bitiş sesi.
Nasıl tanırsın?
Silindir siyah gövde, üstte ses deliği; artı bacağı işaretli.
Dikkat:
Artıyı eksiyi doğru bağla; pasif buzzer ile karıştırma, onun altında açık yeşil kart görünür.
Teknik tanım
İçinde kendi osilatör devresini taşıyan sesli bir uyarıcıdır. Uçlarına doğru yönde DC gerilim verildiği anda sabit bir tonda öter. Tonu değiştirilemez; açıp kapatarak bip ritimleri üretilir.
Gerilim5 V
Akım≤ 30 mA
Ton≈2,3 kHz
Şema sembolü IEC ve ANSI’de aynı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 2
1Artı (+)Uzun bacak; gövdede “+” işareti+
2Eksi (−)Kısa bacak; GND−
Özellikler tipik
- Anma gerilimi
- 5 V (3 V ve 12 V tipleri de var)
- Akım
- ≤ 30 mA
- Ses frekansı
- ≈2,3 kHz
- Ses seviyesi
- ≈85 dB (10 cm)
- Kutup
- Var
- Örnek parça
- 12 mm 5 V aktif buzzer
Sık yapılan hatalar
Pasif buzzer ile karıştırmakAktif buzzer’ın alt yüzü genelde reçineyle kapalıdır; pasifte yeşil devre kartı görünür. Aktife PWM verirsen ton bozuk çıkar.
Ters bağlamakAktif buzzer kutupludur. Ters bağlanırsa ötmez.
Pini zorlamak30 mA bir pin için sınırda olabilir. Uzun süre çalışacaksa buzzer’ı bir transistörle sür.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Alarm ve uyarı sesiTuş onay bipiZamanlayıcı bitiş sinyali
