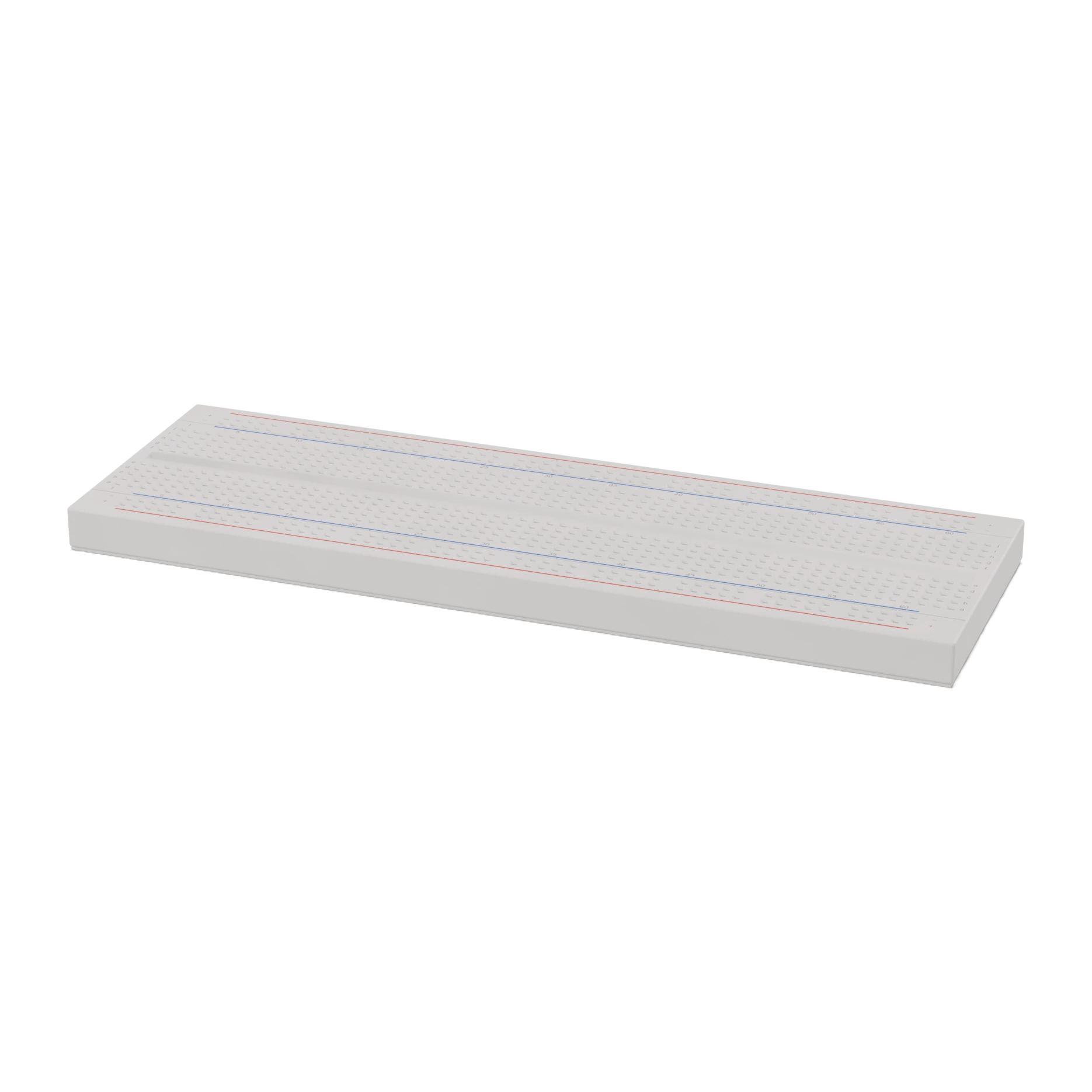

Beyaz plastik tahta, numaralı sütunlar, a-j harfli satırlar, kenarlarda kırmızı ve mavi çizgili raylar
830: ≈ 165 × 55 mm · 400: ≈ 82 × 55 mm
830: ≈ 165 × 55 mm · 400: ≈ 82 × 55 mm
Breadboard (830 / 400)
Basitçe
Bu ne?
Lehimsiz deney tahtası; delikleri içeride metal şeritlerle gruplanmış bir yol haritası.
Ne işe yarar?
Parçaları lehimlemeden takıp devre denemeni, değiştirmeni sağlar.
Nerede görürsün?
Okul laboratuvarı, hobi kutuları ve Arduino kitleri.
Nasıl tanırsın?
Beyaz plastik dikdörtgen, ortada boşluk, kenarlarda kırmızı ve mavi çizgili raylar, sıra sıra delik.
Dikkat:
Aynı sütundaki delikler bağlıdır; iki bacağı aynı sütuna takarsan kısa devre olur.
Teknik tanım
Deliklerin içeride yaylı metal şeritlerle gruplar hâlinde bağlandığı lehimsiz deney tahtasıdır. Ortadaki her sütunda a-e ve f-j delikleri kendi aralarında bağlıdır; orta kanal bu iki grubu ayırır. Kenardaki uzun raylar besleme içindir.
Delik830 · 400
Aralık2,54 mm
Orta kanal7,62 mm
Bacaklar 5
1Terminal şeridi (a-e)Her sütundaki beş delik içeride bağlıa-e
2Terminal şeridi (f-j)Her sütundaki beş delik içeride bağlıf-j
3Artı rayı (+)Kırmızı çizgi boyunca bağlı; besleme artısı+
4Eksi rayı (−)Mavi çizgi boyunca bağlı; GND−
5Orta kanal7,62 mm; DIP entegreler bunun üzerine otururDIP
Özellikler tipik
- 830 delik
- 63 sütun × 10 + 4 ray × 50
- 400 delik
- 30 sütun × 10 + 4 ray × 25
- Delik aralığı
- 2,54 mm
- Orta kanal
- 7,62 mm
- Uygun tel
- ≈20–29 AWG tek damarlı
- Kullanım
- Düşük gerilim ve düşük akım; şebeke asla
- Örnek parça
- MB-102 (830 delik)
Sık yapılan hatalar
Bölünmüş rayları fark etmemekBazı uzun breadboard’larda raylar ortadan ikiye bölünmüştür. Bölünmüşse iki yarıyı bir telle birleştir; emin değilsen süreklilik ölç.
İki bacağı aynı sütuna takmakAynı sütundaki delikler bağlıdır; direncin iki bacağı aynı sütundaysa direnç kısa devre olur ve hiçbir işe yaramaz.
Kalın bacakları zorlamakKalın bacaklar yayları gevşetir ve sonradan temas sorunu çıkarır. Bu parçaları ince tel ekleyerek bağla.
Nerede kullanılır
Deneme devresi kurmaDers deneyleriDevre fikrini lehimden önce test etme
