Kol (krom)Somun ve pulDişli burç · M6 × 0,75GövdeLehim uçları (1-2-3) · 4,7 mm aralık
- 1Kol (krom)
- 2Somun ve pul
- 3Dişli burç · M6 × 0,75
- 4Gövde
- 5Lehim uçları (1-2-3) · 4,7 mm aralık

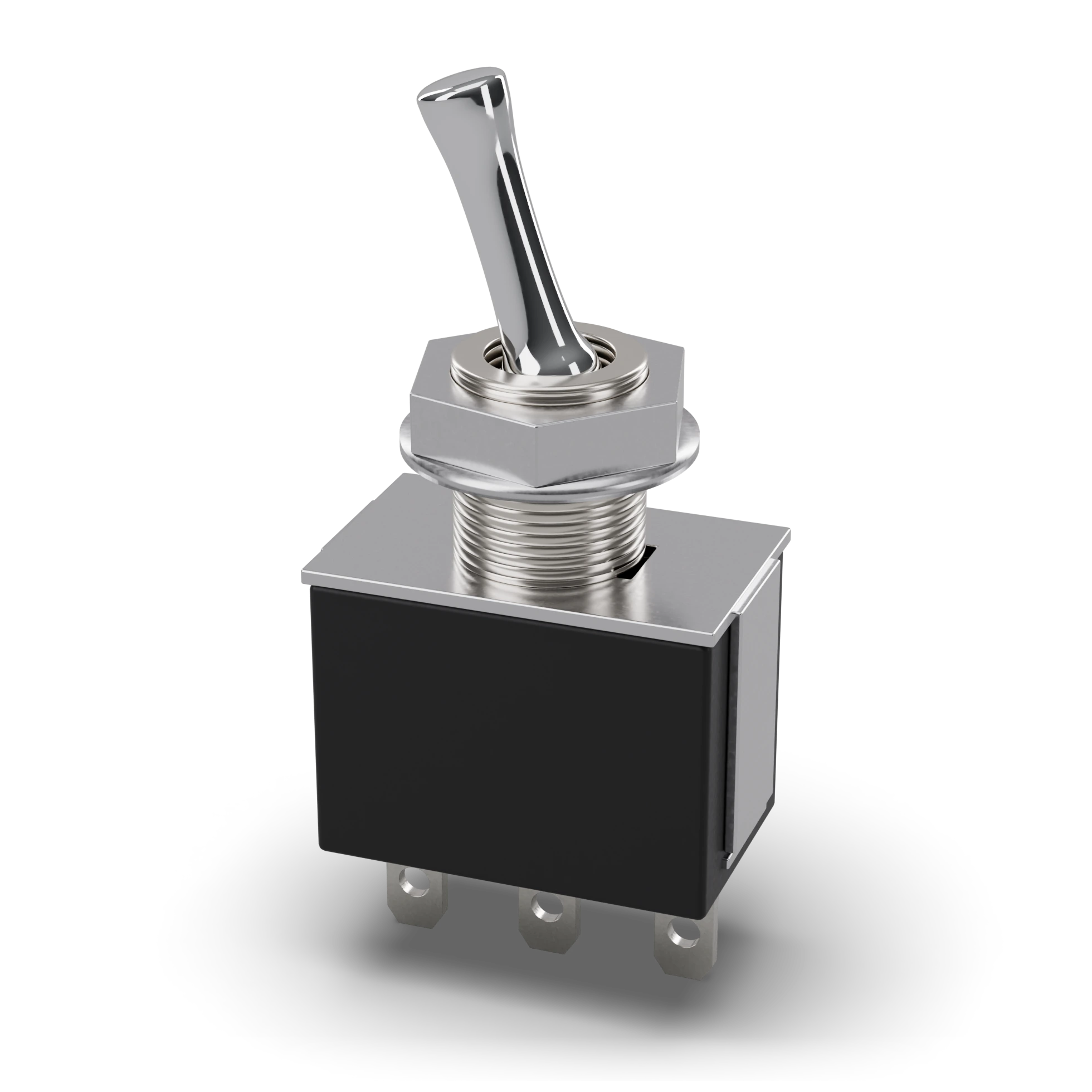

Metal kol, dişli boğaz, somun ve pul, altta üç lehim ucu
MTS-102: küçük gövde, M6 dişli boğaz
MTS-102: küçük gövde, M6 dişli boğaz
Toggle anahtar
Basitçe
Bu ne?
Yukarı ya da aşağı attığın kollu anahtar; bir ışık düğmesi gibi.
Ne işe yarar?
Cihazı net şekilde açıp kapatır; konumu dışarıdan görünür.
Nerede görürsün?
Eski radyo, gitar amfisi ve cihazların açma kapama kolu.
Nasıl tanırsın?
Metal gövdeden çıkan kısa kol, panelde somunla tutturulur; arkada üç uç.
Dikkat:
Etiketteki akım sınırını aşma; çok büyük yükte kontakları yanar.
Teknik tanım
Bir kolun yukarı ya da aşağı itilmesiyle konum değiştiren kalıcı bir anahtardır. Panele somunla tutturulur ve konumu dışarıdan net görünür. SPST tipi yalnızca açar-kapar, SPDT tipi iki yol arasında seçim yapar.
TipSPDT · SPST
AkımBirkaç A
MontajPanel (6 mm delik)
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 3
1Dış uç 1Kol aşağıdayken ortak uca bağlanır1
2Ortak uç (orta)Kaynak ya da yük burayaCOM
3Dış uç 3Kol yukarıdayken ortak uca bağlanır3
Özellikler tipik
- Tip
- SPDT, 2 konum (ON-ON)
- Kontak değeri
- 6 A 125 V AC · 3 A 250 V AC
- Montaj deliği
- 6 mm
- Çalışma
- Kalıcı
- Uyarı
- Şebeke gerilimi bu uygulamanın kapsamı dışında
- Örnek parça
- MTS-102 (SPDT, 2 konum)
Sık yapılan hatalar
Kolun yönünü bağlantıyla karıştırmakKol yukarıdayken genelde ortak uç alttaki uca bağlanır. Multimetrenin süreklilik moduyla kontrol et.
Lehimde gövdeyi eritmekUzun süre ısıtılan uç plastik gövdeyi yumuşatır ve kontak kayar. Kısa ve temiz lehim yap.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Cihaz ana anahtarıİki mod arasında seçimPanelden ışık ya da fan açma
