Sürgü koluMetal kapakTabanBacaklar 1-2-3 (orta = ortak) · 2,54 mm aralık
- 1Sürgü kolu
- 2Metal kapak
- 3Taban
- 4Bacaklar 1-2-3 (orta = ortak) · 2,54 mm aralık

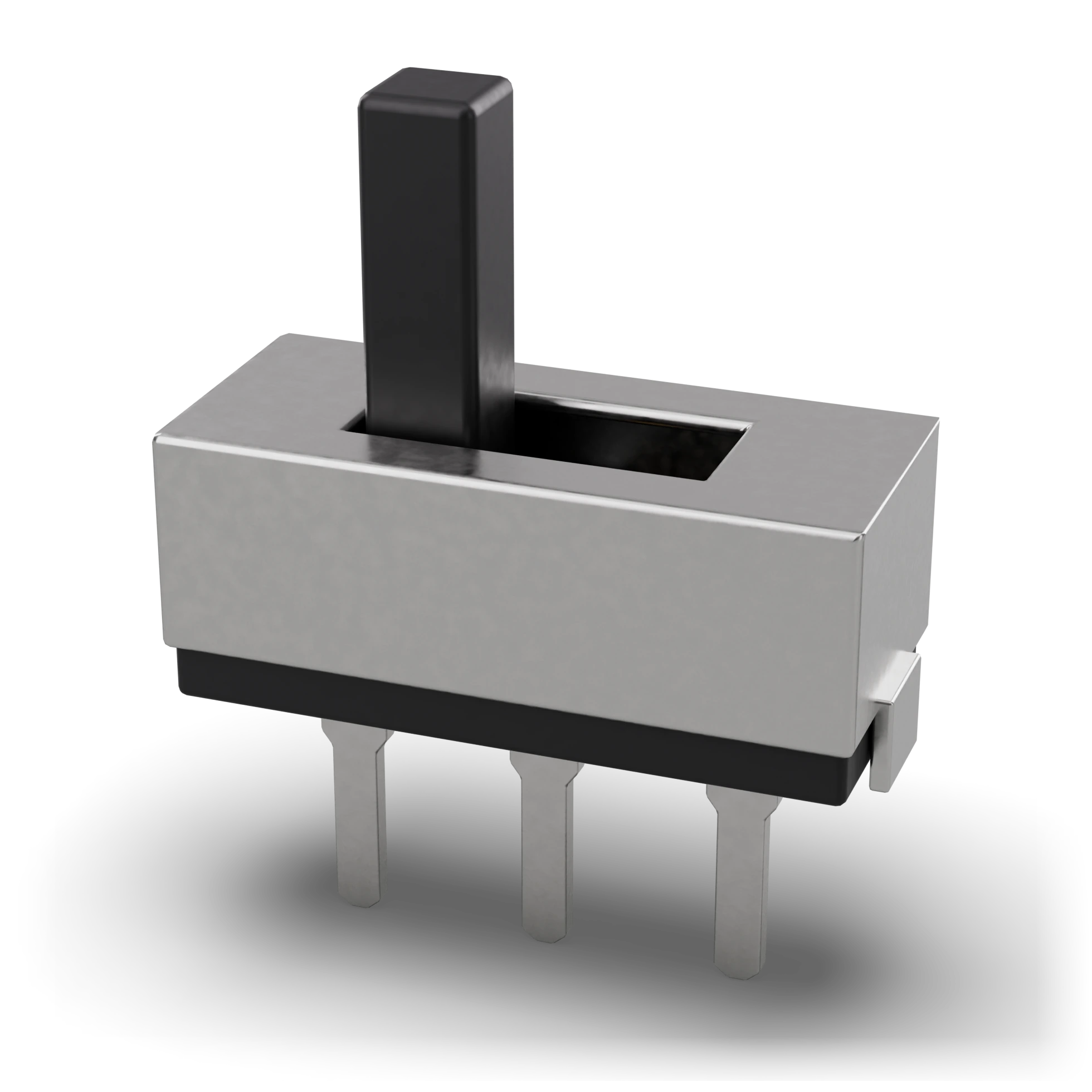

Küçük metal kapaklı dikdörtgen gövde, üstte kayan plastik kol, üç bacak
Birkaç mm’lik küçük gövde, tek sırada üç bacak
Birkaç mm’lik küçük gövde, tek sırada üç bacak
Kaydırmalı anahtar
Basitçe
Bu ne?
Kayarak iki konumdan birini seçen küçük anahtar; sürgülü bir kapı gibi.
Ne işe yarar?
Devreyi kalıcı olarak açar ya da iki yoldan birini seçtirir.
Nerede görürsün?
Pilli oyuncak ve el fenerlerinin açma kapama düğmesi.
Nasıl tanırsın?
Üstünde yatay kayan plastik kol olan küçük kutu; altında üç bacak.
Dikkat:
Orta bacak ortaktır; küçük akımlara göre yapılmıştır, büyük motoru doğrudan geçirme.
Teknik tanım
Kolu iki konum arasında kaydırılan, konumunu koruyan bir anahtardır. Üç bacaklı SPDT tipte orta bacak, kolun konumuna göre bir yandaki ya da öbür yandaki bacağa bağlanır. Breadboard’a doğrudan takılabilen küçük tipleri vardır.
TipSPDT
Konum2
ÇalışmaKalıcı
Şema sembolü IEC ve ANSI farklı
IEC 60617: Türkiye ve Avrupa’da kullanılan çizim.
Bacaklar 3
1Dış bacak 1Kol bu taraftayken ortak bacağa bağlanır1
2Ortak bacak (orta)Akım her zaman buradan geçerCOM
3Dış bacak 2Kol öbür taraftayken ortak bacağa bağlanır2
Özellikler tipik
- Tip
- SPDT (1 kutup, 2 yol)
- Konum sayısı
- 2
- Akım
- Düşük; sinyal ve küçük yükler
- Çalışma
- Kalıcı (kol yerinde kalır)
- Montaj
- Delikli (THT) ya da SMD
- Örnek parça
- SS12D00 (1 kutup, 2 yol)
Sık yapılan hatalar
Orta bacağı atlamakAkım her zaman orta bacaktan geçer. Kaynağı ya da yükü orta bacağa bağla.
Büyük akım geçirmekKüçük anahtarlar motor akımına göre yapılmaz; kontaklar ısınıp kararır. Motoru röle ya da MOSFET ile anahtarla.
Multimetreyle test
Bu parçanın sağlam olup olmadığını ölçüm ekranında multimetreyle dene.
Ölçüm yapNerede kullanılır
Pilli devrede açma-kapamaİki mod arasında seçimProgramlama ve çalışma modu seçimi
