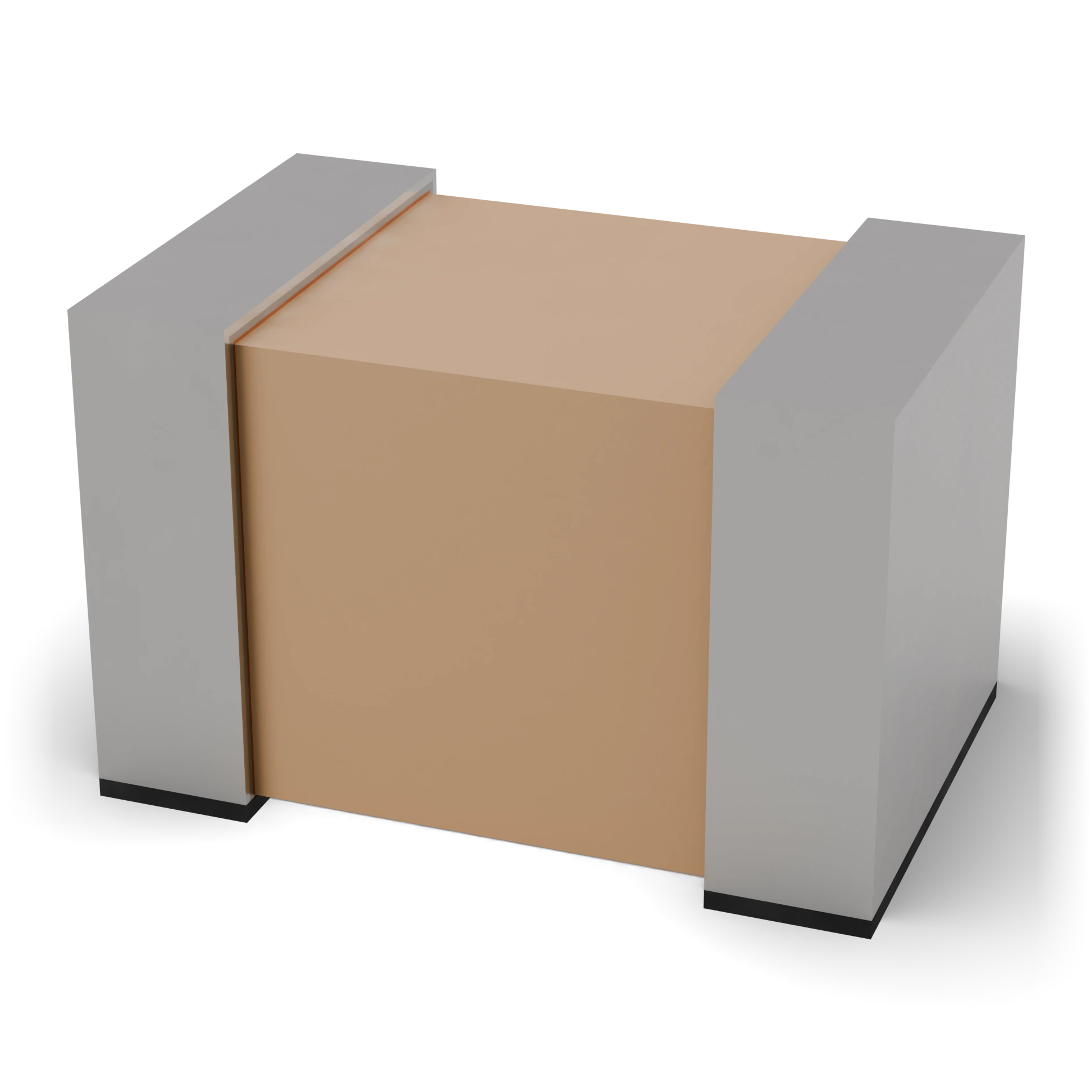

MLCC (cerâmico multicamada) · vista Externo

Dielétrico cerâmico (X7R) · 0805: 2,0 × 1,25 mmTerminal de solda (estanho)

Pequeno bloco bege-marrom, sem inscrição, com eletrodos estanhados nas duas pontas
0805: 2,0 × 1,25 mm · 0603: 1,6 × 0,8 mm

Capacitores

MLCC (cerâmico multicamada)

Em termos simples

O que é isto?

Um capacitor cerâmico minúsculo de camadas muito finas; um balde pequeno empilhado camada por camada.

Para que serve?

Absorve as oscilações instantâneas na linha de alimentação do microcontrolador e do regulador.

Onde você vê?

Como pequenos retângulos nas placas de celular e de computador.

Como reconhecer?

Um chip retangular pequeno sem terminais; duas pontas metálicas, geralmente sem texto em cima.

Atenção:

Não dobre a placa, o chip pode rachar; como não há valor impresso nele, não misture as embalagens.

Definição técnica

É um capacitor feito prensando muitas camadas finas de cerâmica e metal umas sobre as outras. Oferece alta capacitância e ESR muito baixa em um corpo pequeno. Nos tipos X7R e X5R, a capacitância diminui com a tensão DC aplicada; o tipo C0G é estável.

Capacitância100 nF

Encapsulamento0805

DielétricoX7R

Símbolo do esquema Iguais em IEC e ANSI

IEC 60617: desenho usado na Europa e em grande parte do mundo.

Terminais 2

1Terminal 1Ponta estanhada, sem sentido certo1

2Terminal 2Ponta estanhada, sem sentido certo2

Características típico

Faixa de capacitância: 1 pF – 100 µF
Tensão: 6,3–100 V (típico)
Dielétrico: C0G (estável) · X7R · X5R
X7R: −55 … +125 °C, ±15%
X5R: −55 … +85 °C, ±15%
Efeito da tensão DC: No X7R/X5R, a capacitância cai
Polaridade: Não
Componente de exemplo: 0805, 100 nF, X7R, 50 V

Erros comuns

Esquecer o efeito da tensão DCUm X5R de 10 µF em encapsulamento pequeno, trabalhando perto da tensão nominal, pode mostrar muito menos capacitância do que a do rótulo. Escolha um encapsulamento maior ou um tipo de tensão mais alta.

Dobrar a placaO MLCC é frágil. Se a placa dobrar, ele racha e, com o tempo, pode entrar em curto-circuito.

Teste com multímetro

Teste se este componente está bom com o multímetro, na tela de medição.

Fazer uma medição

Em placas reais

Placa de carga USB-C para Li-ion
Capacitor de entrada · Capacitor da linha da célula · Filtro de alimentação da proteção

Onde é usado

Desacoplamento de microcontroladorEntrada e saída do reguladorCircuitos de RF e osciladores (C0G)
