1Segmento (a–g) · difusor vermelho
2Corpo (refletor) · 12,6 × 19 mm
3Ponto decimal (DP)
4Terminais (2 × 5, cátodo comum)

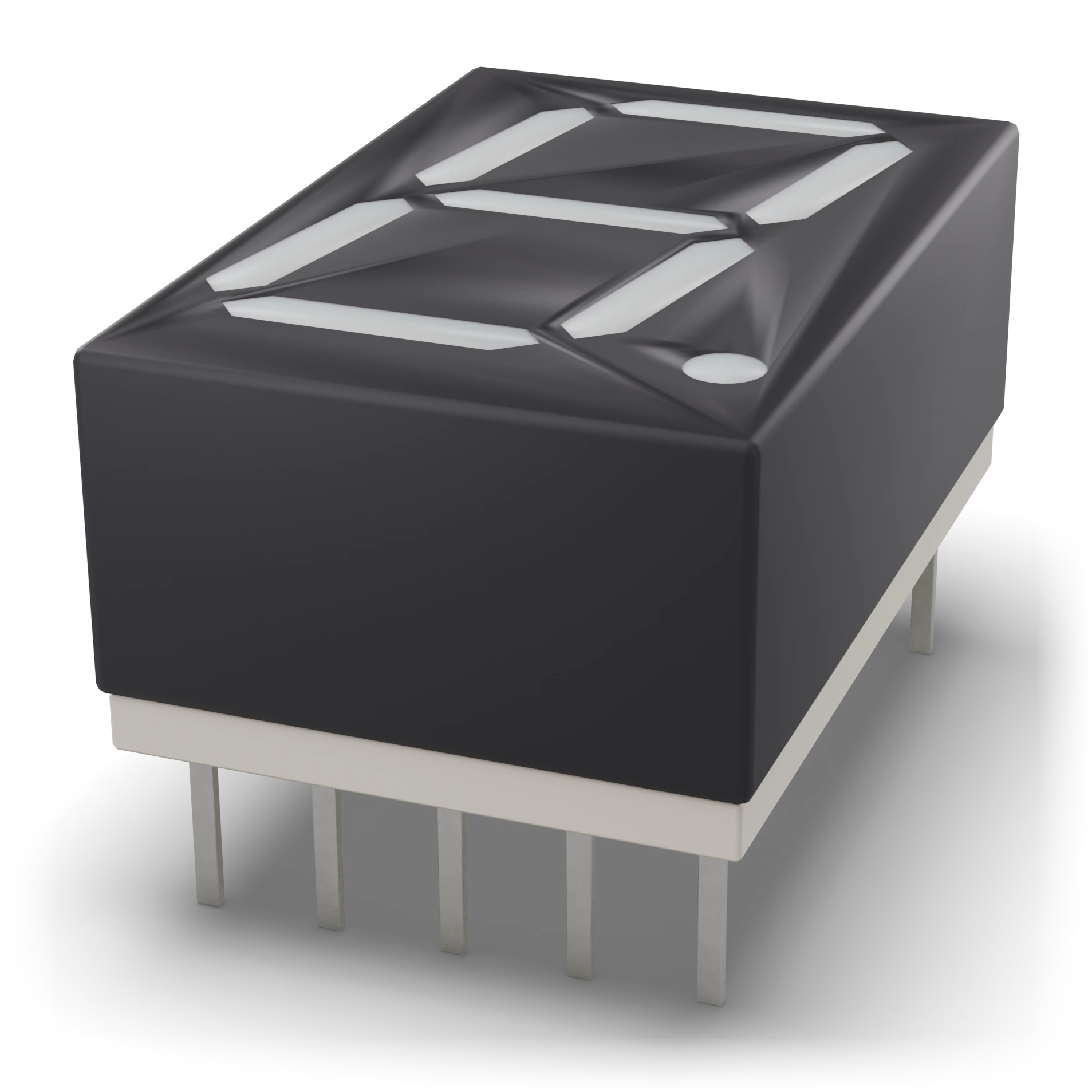

Corpo retangular com frente preta, segmentos em forma de oito e ponto, com cinco terminais embaixo e cinco em cima
Dígito único de 0,56 polegada: ≈ 12,7 × 19 mm, 10 terminais

Saídas

Display de 7 segmentos

Em termos simples

O que é isto?

Um pequeno display que desenha os números com barras; sete pequenas barras de LED.

Para que serve?

Mostra um número conforme as barras que acende.

Onde você vê?

Relógio digital, forno de micro-ondas e termômetro.

Como reconhecer?

Corpo retangular com sete barras em forma de oito e um ponto em cima; duas fileiras de terminais, uma embaixo e outra em cima.

Atenção:

Coloque em cada barra o seu próprio resistor; veja se o terminal comum é cátodo ou ânodo.

Definição técnica

É um display formado por sete barras (de a até g) que compõem os dígitos e por um LED de ponto (dp). No tipo cátodo comum, todos os cátodos ficam unidos; no ânodo comum, todos os ânodos. Cada segmento precisa de um resistor limitador de corrente próprio.

TipoCátodo / ânodo comum

Vf≈2 V (vermelho)

Corrente≈10 mA / segmento

Símbolo do esquema Iguais em IEC e ANSI

IEC 60617: desenho usado na Europa e em grande parte do mundo.

Terminais 10

1eCom o dígito virado para você, fileira de baixo, 1 a partir da esquerda.e

2dLinha de baixo, 2 a partir da esquerda.d

3Cátodo comumMeio da linha inferior; GNDCOM

4cLinha de baixo, 4 a partir da esquerda.c

5dp (ponto)Linha de baixo, extrema direitadp

6bFileira de cima, mais à direitab

7aFileira de cima, 2 a partir da direita.a

8Cátodo comumMeio da fileira de cima; ligado ao terminal 3COM

9fFileira de cima, 2 a partir da esquerda.f

10gFileira de cima, mais à esquerdag

Características típico

Vf do segmento: ≈1,8–2,2 V (vermelho)
Corrente do segmento: ≈10 mA (20 mA máx.)
Número de terminais: 10 (dois terminais comuns)
Tipos: Cátodo comum (5161AS) · ânodo comum (5161BS)
Resistor: A 5 V, ≈330 Ω / segmento
Componente de exemplo: 5161AS (0,56 polegada, cátodo comum)

Erros comuns

Pôr um só resistor no terminal comumCom um único resistor, o brilho cai conforme mais segmentos acendem. Ponha um resistor separado em cada segmento.

Ligar sem saber o tipoNo ânodo comum, o terminal comum vai ao positivo e o segmento acende quando seu terminal é puxado para a terra. Descubra o tipo antes, com o modo diodo.

Teste com multímetro

Teste se este componente está bom com o multímetro, na tela de medição.

Fazer uma medição

Onde é usado

Contador e temporizadorRelógio digitalIndicador de termômetroPlacar
