BC547B (NPN)Face plateBoîtier époxy (TO-92)Broches E-B-C · vu du côté plat

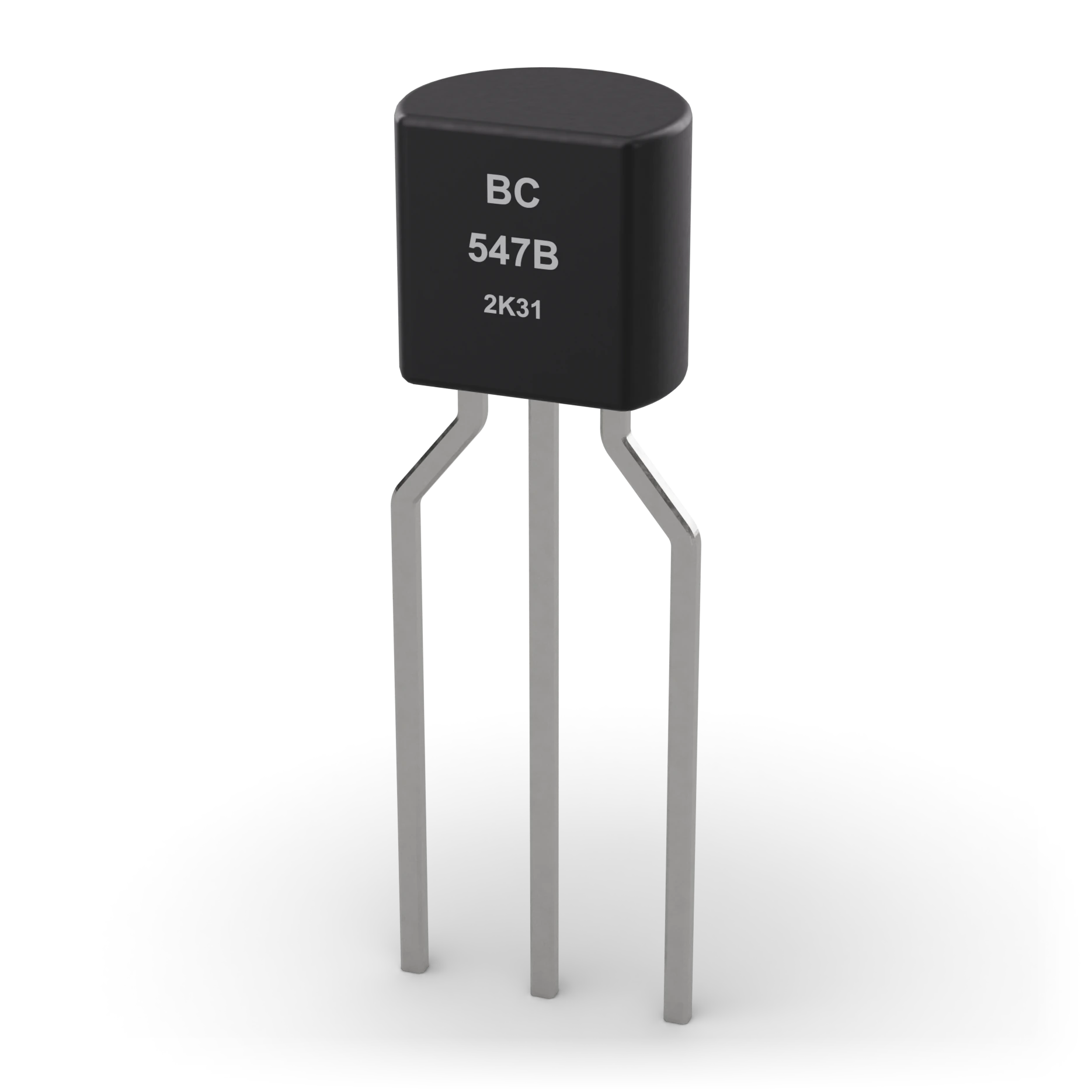

Boîtier TO-92 noir, une face plate marquée « BC547B », trois broches
Boîtier TO-92 ≈ 4,5 mm de large, trois broches

Transistors

NPN BJT (BC547)

En simple

C’est quoi ?

Une vanne qui commande un grand courant avec un petit ; un petit robinet à peine ouvert en ouvre un grand.

À quoi ça sert ?

Allume et éteint une LED, un buzzer ou un petit relais avec un petit signal.

Où le voit-on ?

Sur presque toutes les petites cartes électroniques, comme les télécommandes, les jouets et les alarmes.

Comment le reconnaître ?

Corps en plastique noir demi-rond à trois broches ; la face plate porte une inscription.

Attention :

Vérifie l’ordre des broches (C, B, E) par rapport à la face plate ; mets toujours une résistance sur la base.

Définition technique

C’est un semi-conducteur à trois broches dans lequel un petit courant entre la base et l’émetteur commande un courant bien plus grand du collecteur vers l’émetteur. Utilisé comme interrupteur, il pilote une LED, un buzzer et un petit relais. Le BC547 est l’un des transistors NPN petits signaux les plus courants.

VCEO45 V

IC100 mA

hFE110–800

Symbole du schéma Pareil en IEC et en ANSI

IEC 60617 : symbole utilisé en Europe.

Broches 3

1Collecteur (C)Face plate vers toi, broches en bas : 1e en partant de la gauche ; la charge se branche iciC

2Base (B)Broche du milieu ; pilotée à travers une résistanceB

3Émetteur (E)Broche de droite ; va à la masse sur un NPNE

Caractéristiques typique

VCEO: 45 V
IC (continu): 100 mA
Puissance totale: 500 mW
hFE: 110–800 (selon le groupe A, B, C)
VCE(sat): ≤ 0,6 V (IC 100 mA)
VBE (en conduction): ≈0,7 V
Boîtier: TO-92
Composant d’exemple: BC547B (hFE 200–450)

Erreurs fréquentes

Ne pas mettre de résistance de baseSi tu relies la base directement à la broche, le courant de base n’est pas limité ; la broche comme le transistor sont abîmés. Mets par exemple 1 kΩ entre les deux.

Deviner l’ordre des brochesSur le BC547, l’ordre est C-B-E, mais d’autres transistors TO-92 comme le 2N2222 peuvent être en E-B-C. Regarde la datasheet de chaque modèle.

Mettre la charge sur l’émetteurQuand il sert d’interrupteur, la charge se branche entre le collecteur et le plus, et l’émetteur à la masse. Si la charge est sur l’émetteur, le transistor ne conduit pas à fond.

Test au multimètre

Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.

Faire une mesure

Où on l’utilise

Commuter une LED ou un buzzerPiloter un petit relais (avec diode de roue libre)Préamplificateur audioConvertir un signal de capteur en niveau logique
