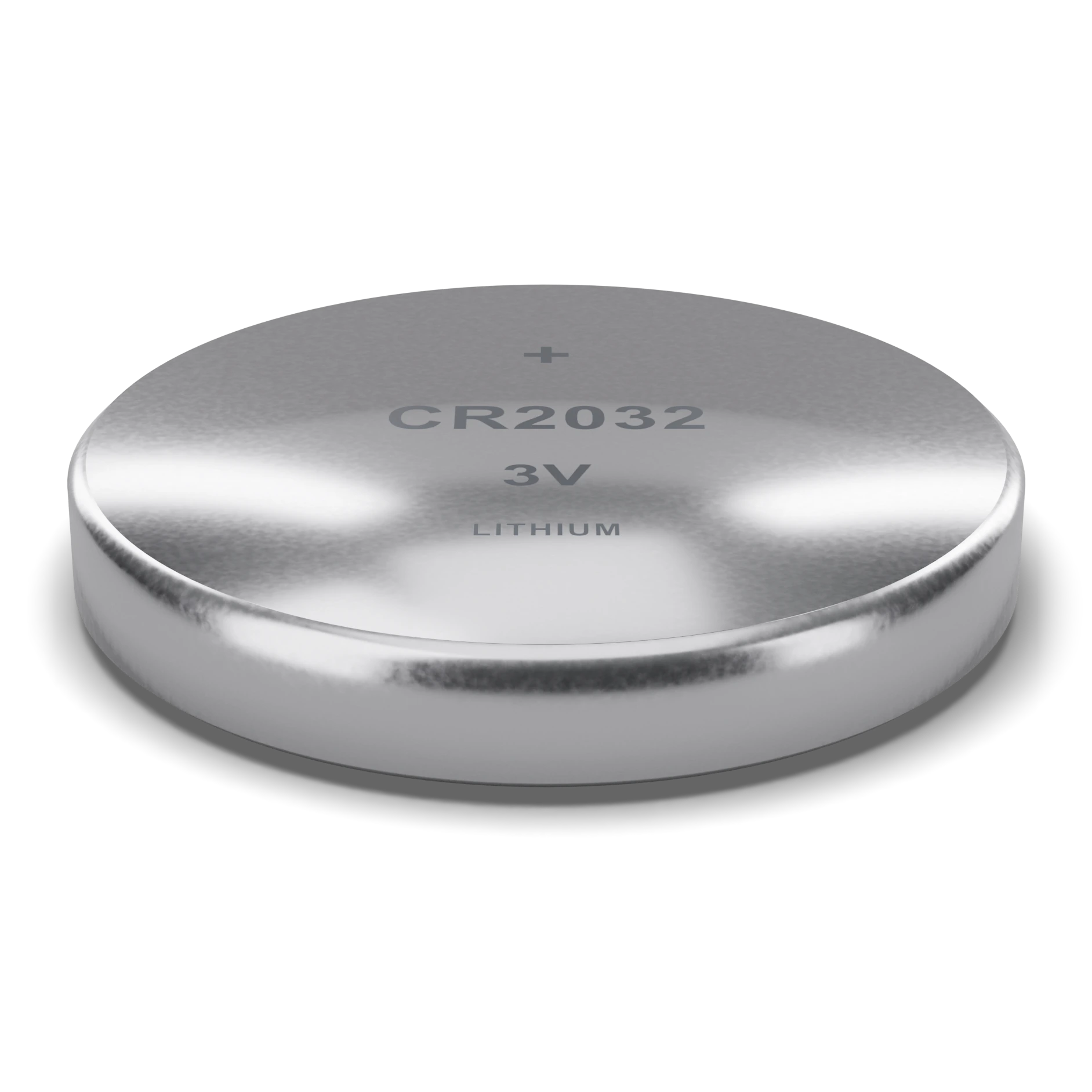

CR2032 · 3 VBoîtier inox (pôle +) · Ø 20 × 3,2 mmCapuchon négatif (−, face inférieure) · le joint sur le bord sépare les deux pôles

Disque métallique plat et brillant, avec « + » et « CR2032 » sur la grande face
20 mm de diamètre × 3,2 mm d’épaisseur

Alimentation

Pile bouton (CR2032)

En simple

C’est quoi ?

Une toute petite pile plate, de la taille d’une pièce de monnaie.

À quoi ça sert ?

Il fait fonctionner longtemps les horloges et les mémoires de secours qui consomment très peu de courant.

Où le voit-on ?

Clé de voiture, montre-bracelet et carte mère d’ordinateur.

Comment le reconnaître ?

Un bouton rond plat ; sa grande face porte un signe plus et du texte.

Attention :

Très dangereux en cas d’ingestion, garde-le loin des enfants ; n’essaie pas de le recharger.

Définition technique

C’est une pile plate non rechargeable à chimie lithium–dioxyde de manganèse. Dans son nom, 20 indique le diamètre (mm) et 32 l’épaisseur (3,2 mm). Comme sa résistance interne est élevée, elle ne peut fournir que de très faibles courants, mais longtemps.

Tension3 V

Capacité≈220–240 mAh

Taille20 × 3,2 mm

Symbole du schéma Pareil en IEC et en ANSI

IEC 60617 : symbole utilisé en Europe.

Broches 2

1Plus (+)Large face marquée et bord+

2Moins (−)Petite face du dessous−

Caractéristiques typique

Tension nominale: 3 V
Capacité: ≈220–240 mAh
Courant permanent: Quelques mA
Tension de coupure: 2,0 V
Chimie: Li-MnO₂
Charge: Non rechargeable
Composant d’exemple: CR2032

Erreurs fréquentes

Tirer un fort courantÀ cause de sa forte résistance interne, la tension chute quand elle débite beaucoup de courant et la pile s’épuise vite. Elle ne convient pas aux moteurs ni aux LED brillantes.

Le laisser à la portée des enfantsAvalée, elle provoque de graves brûlures internes. Garde-la hors de portée des jeunes enfants.

La tenir avec une pince métalliqueSi une pince à épiler métallique touche les deux faces en même temps, elle met la pile en court-circuit. Utilise une pince en plastique ou tiens-la par le bord.

Test au multimètre

Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.

Faire une mesure

Où on l’utilise

Horloge de la carte mèreSecours d’un module RTCClé de voiture et petite télécommandeBalance et petits capteurs
