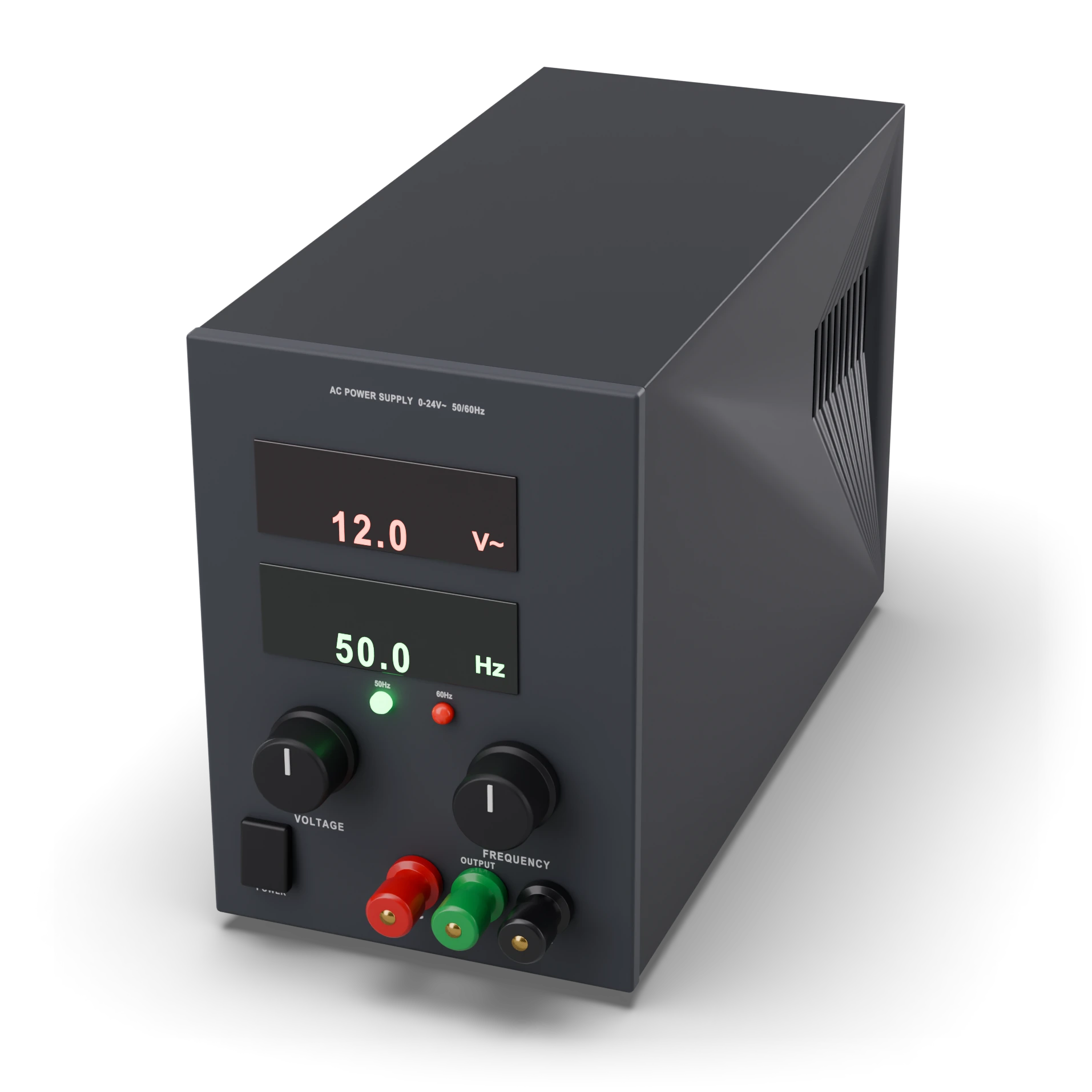

- 1Affichage de la tension (V~, valeur efficace)
- 2Affichage de la fréquence (Hz)
- 3Réglage de la tension
- 4Réglage de la fréquence (50 / 60 Hz)
- 5Interrupteur marche / arrêt
- 6Bornes de sortie (~ rouge, ~ noir) · vert : terre du boîtier
Boîtier d’adaptateur fermé ou générateur de bureau ; dimensions selon le modèle
Source AC (adaptateur / générateur de signaux 12 V~ 50 Hz)
Un courant qui change sans cesse de sens. Il fait des allers-retours comme une pompe qui pousse l’eau dans les deux sens.
Sert de point de départ aux expériences de redressement et de filtrage ; contrairement à une pile, il ne circule pas dans un seul sens.
L’électricité d’une prise murale va et vient de la même façon ; sur l’établi, on utilise une version sûre, à basse tension.
Un boîtier d’adaptateur fermé ou un appareil de table à boutons ; il a deux bornes de sortie, sans plus ni moins.
Ne la branche jamais toi-même sur une prise ; utilise seulement un adaptateur isolé, à basse tension.
Source dont la tension change de sens avec le temps. Un adaptateur isolé de 12 V~ fournit un sinus de 50 Hz ; un générateur de signaux est une source dont la forme d’onde et la fréquence sont réglables, généralement à plus faible courant. Le Lab n’utilise que la basse tension ; une prise secteur n’est pas une source d’expérience.
IEC 60617 : symbole utilisé en Europe.
- Tension
- 12 V RMS (exemple d’adaptateur)
- Fréquence
- 50 Hz (exemple d’adaptateur)
- Onde
- Sinus ; réglable sur le générateur
- Tension de crête
- ≈17 V (sinus de 12 V RMS)
- Crête à crête
- ≈34 V (sinus de 12 V RMS)
- Courant de sortie
- Selon la valeur VA de l’adaptateur / la limite du générateur
- Charge du générateur
- Généralement sortie 50 Ω ; le réglage de charge influe sur l’amplitude
- Sécurité
- Sortie basse tension isolée ; pas de réseau dans le Lab
- Composant d’exemple
- Adaptateur isolé 12 V~ 50 Hz ; sinon un générateur de signaux
Test au multimètre
Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.
