374HC00N : quatre portes NAND
4Boîtier époxy (DIP-14) · 19,3 × 6,35 mm
5Broches (pas de 2,54 mm)

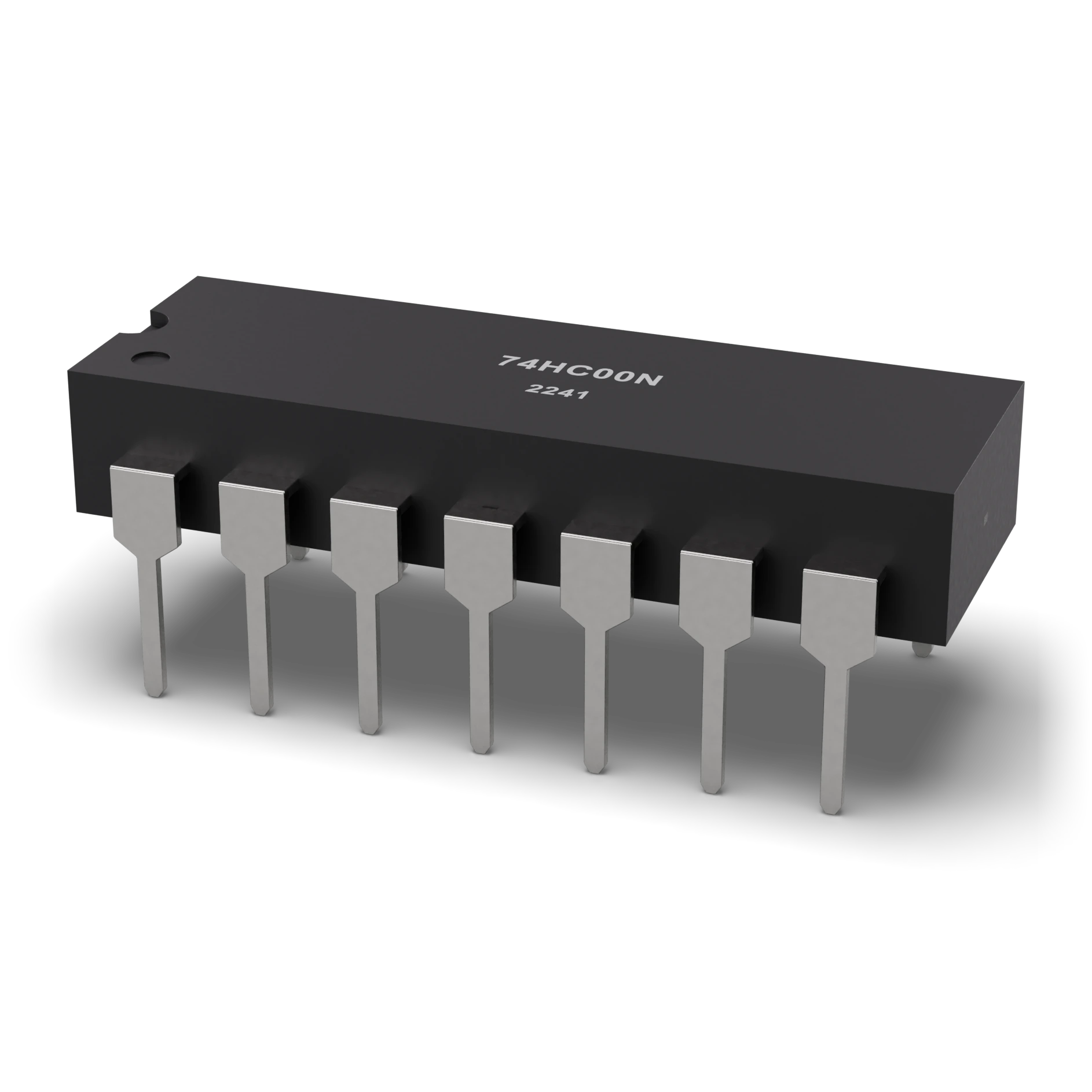

Boîtier DIP-14 noir, encoche et point de la broche 1, inscription « 74HC00N »
DIP-14 : boîtier ≈ 19 × 6,4 mm, pas des broches 2,54 mm

Circuits intégrés

Porte logique (74HC00)

En simple

C’est quoi ?

Un circuit intégré avec quatre petites portes de décision ; si les deux entrées disent oui, il dit non.

À quoi ça sert ?

Détermine la sortie selon les entrées ; avec elles, tu peux construire n’importe quel circuit logique.

Où le voit-on ?

À l’intérieur des circuits d’ordinateurs, de jeux et de montres numériques.

Comment le reconnaître ?

Circuit intégré noir à quatorze broches en deux rangées ; 74HC00 est inscrit dessus.

Attention :

Ne laisse pas les entrées inutilisées en l’air ; relie les broches d’alimentation et de masse.

Définition technique

C’est un circuit intégré logique CMOS contenant quatre portes NAND à deux entrées. La sortie NAND ne vaut 0 que lorsque les deux entrées valent 1. Avec des portes NAND, on peut construire toutes les autres portes logiques.

Alimentation2–6 V

Contenu4 × NAND

BoîtierDIP-14

Symbole du schéma IEC et ANSI diffèrent

IEC 60617 : symbole utilisé en Europe.

Broches 10

1Entrées de la porte 1 (1A, 1B)Broches 1 et 2 ; on part en haut à gauche, l’encoche vers le haut1–2

3Sortie de la porte 1 (1Y)Broche 33

4Entrées de la porte 2 (2A, 2B)Broches 4 et 54–5

6Sortie de la porte 2 (2Y)Broche 66

7GNDBroche 7, en bas à gaucheGND

8Sortie de la porte 3 (3Y)Broche 8, en bas à droite8

9Entrées de la porte 3 (3A, 3B)Broches 9 et 109–10

11Sortie de la porte 4 (4Y)Broche 1111

12Entrées de la porte 4 (4A, 4B)Broches 12 et 1312–13

14VCCBroche 14, en haut à droite ; 2–6 VVCC

Caractéristiques typique

Alimentation: 2–6 V
Courant de sortie: ±4 mA (4,5 V, nominal)
Limite absolue: ±25 mA / sortie
Retard: ≈7–10 ns (5 V)
Entrées: CMOS : ne consomme pas de courant, ne se laisse pas flottante
Table de vérité: 00 → 1 · 01 → 1 · 10 → 1 · 11 → 0
Composant d’exemple: 74HC00N (DIP-14)

Erreurs fréquentes

Laisser les entrées inutilisées flottantesLes entrées CMOS laissées en l’air varient au hasard et consomment du courant en plus. Relie les entrées inutilisées à GND ou à VCC.

Forcer la LED depuis la sortieLa sortie est prévue pour quelques mA. Branche la LED avec une résistance série comme 1 kΩ (≈3 mA) ou pilote-la avec un transistor.

Oublier le découplageMets un condensateur de 100 nF entre VCC et GND, près du circuit intégré ; sinon le bruit de commutation provoque des erreurs.
