Enrobage en perle d’époxy · Ø 2,6 mmBroches

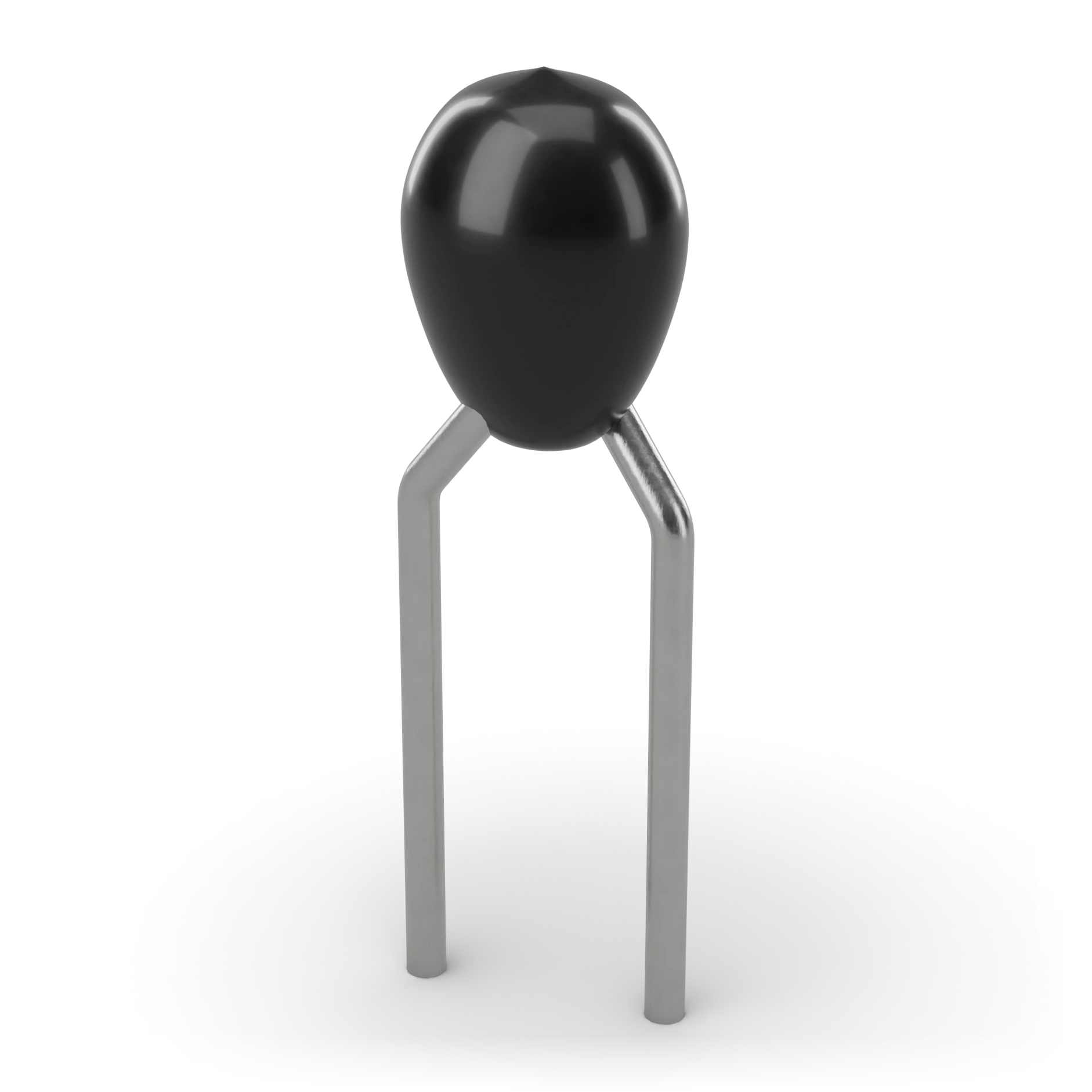

Goutte d’époxy noire à deux fines broches ; à côté, une PTC plus grande en forme de disque
Boîtier en goutte d’époxy de quelques mm ; les types PTC en disque sont plus grands · Exemple sur l’image : NTC 10 kΩ, goutte d’époxy (type MF52)

Résistances

Thermistance (NTC/PTC)

En simple

C’est quoi ?

Une petite perle dont la résistance au passage du courant change avec la température.

À quoi ça sert ?

La résistance d’une NTC baisse quand elle chauffe, ce qui permet de mesurer la température ; une PTC, elle, limite le courant en chauffant et protège le circuit.

Où le voit-on ?

Dans la détection de température des thermomètres numériques, des chauffages et des ventilateurs.

Comment le reconnaître ?

Une petite goutte ou un petit disque à deux broches ; NTC ou PTC peut être inscrit dessus.

Attention :

Ne confonds pas NTC et PTC ; il peut chauffer avec son propre courant et fausser la mesure.

Définition technique

C’est une résistance dont la valeur change nettement avec la température. Une NTC voit sa résistance baisser quand elle chauffe et sert surtout à mesurer la température. Une PTC voit sa résistance augmenter vite au-delà d’une certaine température et protège comme un fusible.

à 25 °C10 kΩ

Valeur B3950 K

Tolérance±1 %

Symbole du schéma IEC et ANSI diffèrent

IEC 60617 : symbole utilisé en Europe.

Broches 2

1Broche 1Pas de sens1

2Broche 2Pas de sens2

Caractéristiques typique

Résistance nominale: 10 kΩ (25 °C)
Valeur B: 3950 K (25/50 °C)
à 50 °C: ≈3,6 kΩ
Tolérance: ±1 % · ±5 %
Comportement: NTC : la résistance baisse en chauffant
Plage de fonctionnement: −40 … +125 °C (typique)
Composant d’exemple: NTC 10 kΩ, B = 3950 K (type MF52)

Erreurs fréquentes

Chauffer la thermistance soi-mêmeSi tu fais passer un courant fort, la thermistance s’échauffe toute seule et tu mesures faux. Dans le diviseur, utilise une résistance élevée, par exemple 10 kΩ.

Croire que c’est linéaireLa résistance d’une NTC ne varie pas linéairement avec la température. Calcule la température avec l’équation B ou avec la table du fabricant.

Confondre NTC et PTCUne PTC augmente sa résistance en chauffant. Si tu en mets une dans un circuit de mesure, le résultat varie en sens inverse.

Test au multimètre

Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.

Faire une mesure

Où on l’utilise

Thermomètre numériqueContrôle de ventilateur ou de chauffageSurveiller la température de la pileLimitation du courant de démarrage (NTC de puissance)
