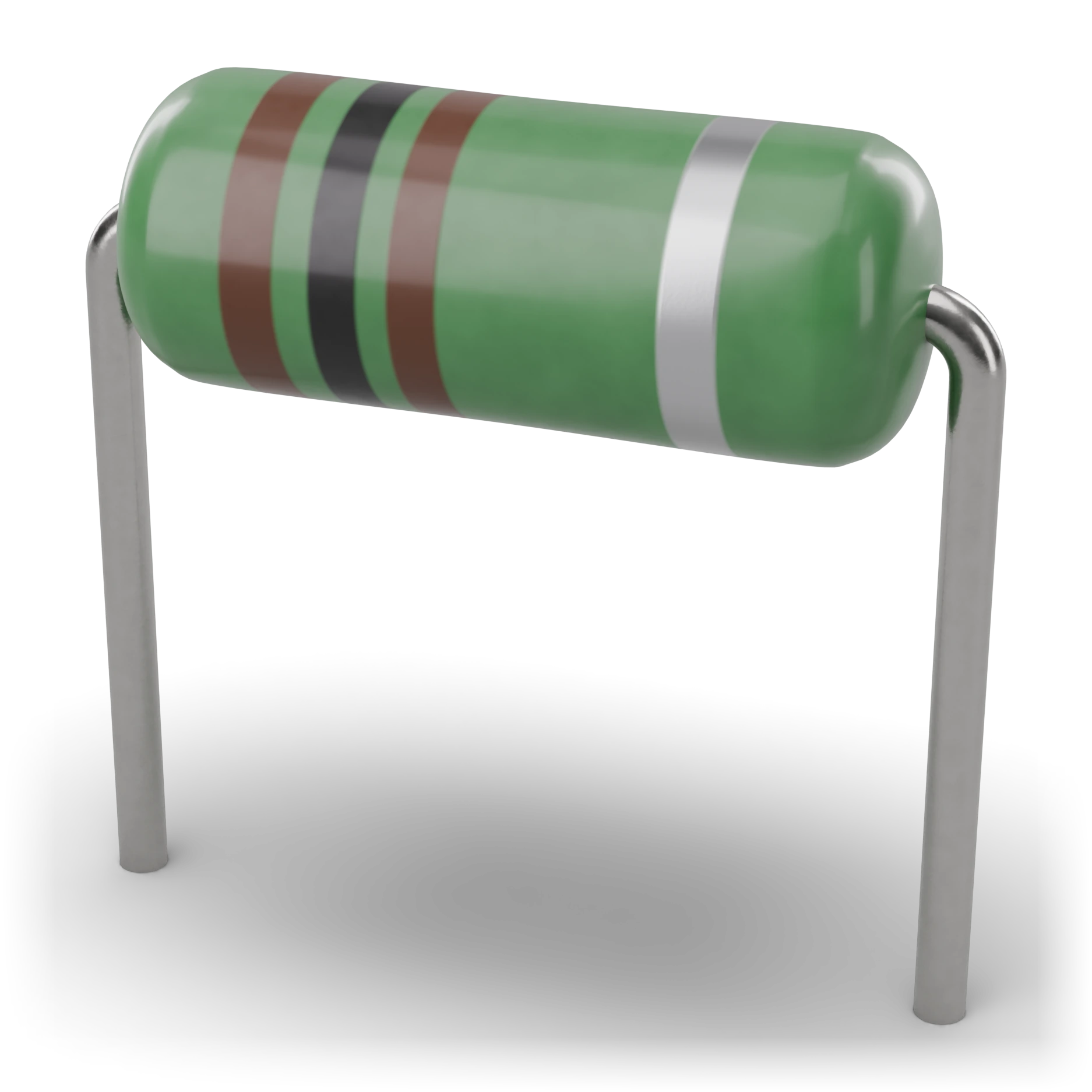

Bobine / inductance (100 µH) · Vue extérieure

Revêtement époxy et bandes de couleur · marron-noir-marron = 100 µHBande argent (10 %)Broches

Boîtier axial à bagues de couleur ou à valeur imprimée, avec deux broches
Boîtier ≈ 8–12 × 3–5 mm ; deux broches axiales (selon la série)

Bobines et transformateurs

Bobine / inductance (100 µH)

En simple

C’est quoi ?

Le lourd volant d’inertie de l’électricité. Quand le courant veut changer brusquement, elle s’y oppose ; une lourde roue retarde aussi l’accélération et l’arrêt.

À quoi ça sert ?

Ralentit les variations brusques du courant ; atténue l’ondulation dans les filtres et les circuits de puissance.

Où le voit-on ?

De petits cylindres faits de fil enroulé, à l’intérieur des ordinateurs et des chargeurs.

Comment le reconnaître ?

Un petit cylindre qui ressemble à une résistance ; il contient un fil fin enroulé et deux broches sortent des extrémités.

Attention :

Si tu coupes le courant d’un coup, une étincelle ou une pointe de haute tension apparaît ; au-delà de la limite de courant, il ne peut pas faire son travail.

Définition technique

C’est un composant passif formé d’un fil de cuivre isolé enroulé sur un noyau. Il stocke de l’énergie dans le champ magnétique et produit une tension qui s’oppose à toute variation brusque du courant qui le traverse. En DC stable, une bobine idéale se comporte comme un court-circuit ; une vraie bobine a la résistance DC de son fil.

Inductance100 µH

Tolérance±10 % · ±20 %

Résistance DC≈0,3–1 Ω

Symbole du schéma IEC et ANSI diffèrent

IEC 60617 : symbole utilisé en Europe.

Broches 2

1Extrémité a de l’enroulementSans polarité, se branche sur une ligne en sériea

2Extrémité b de l’enroulementL’autre extrémité du même enroulementb

Caractéristiques typique

Inductance: 100 µH
Tolérance: ±10 % ou ±20 %
Résistance DC (DCR): ≈0,3–1 Ω (exemple de série axiale)
Courant de saturation (Isat): En série ; courant pour lequel l’inductance chute du rapport indiqué
Courant d’échauffement (Irms): Limité par l’élévation de température admise
Énergie: E = ½ × L × I²
Haute fréquence: Au-dessus de la fréquence de résonance propre, ne se comporte plus comme une bobine
Composant d’exemple: Bobine ferrite axiale de 100 µH

Erreurs fréquentes

Confondre inductance et résistanceLe mode Ω du multimètre n’affiche pas 100 µH, mais la DCR du fil.

Dépasser l’IsatQuand le noyau sature, l’inductance chute. Vérifie dans la fiche technique la limite d’Isat et celle du courant d’échauffement.

Couper le courant d’un coupLa bobine génère une impulsion de haute tension. Dans un circuit commuté, prévois un chemin de roue libre adapté au courant.

Test au multimètre

Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.

Faire une mesure

Où on l’utilise

Filtre LCÉtage de puissance à découpageÉtudier la variation du courant
