BrochesLames ferromagnétiques (Ni-Fe)Tube de verre (hermétique) · Ø 2,2 × 14 mmEntrefer ≈ 0,1 mm · agrandi sur le dessin
- 1Broches
- 2Lames ferromagnétiques (Ni-Fe)
- 3Tube de verre (hermétique) · Ø 2,2 × 14 mm
- 4Entrefer ≈ 0,1 mm · agrandi sur le dessin

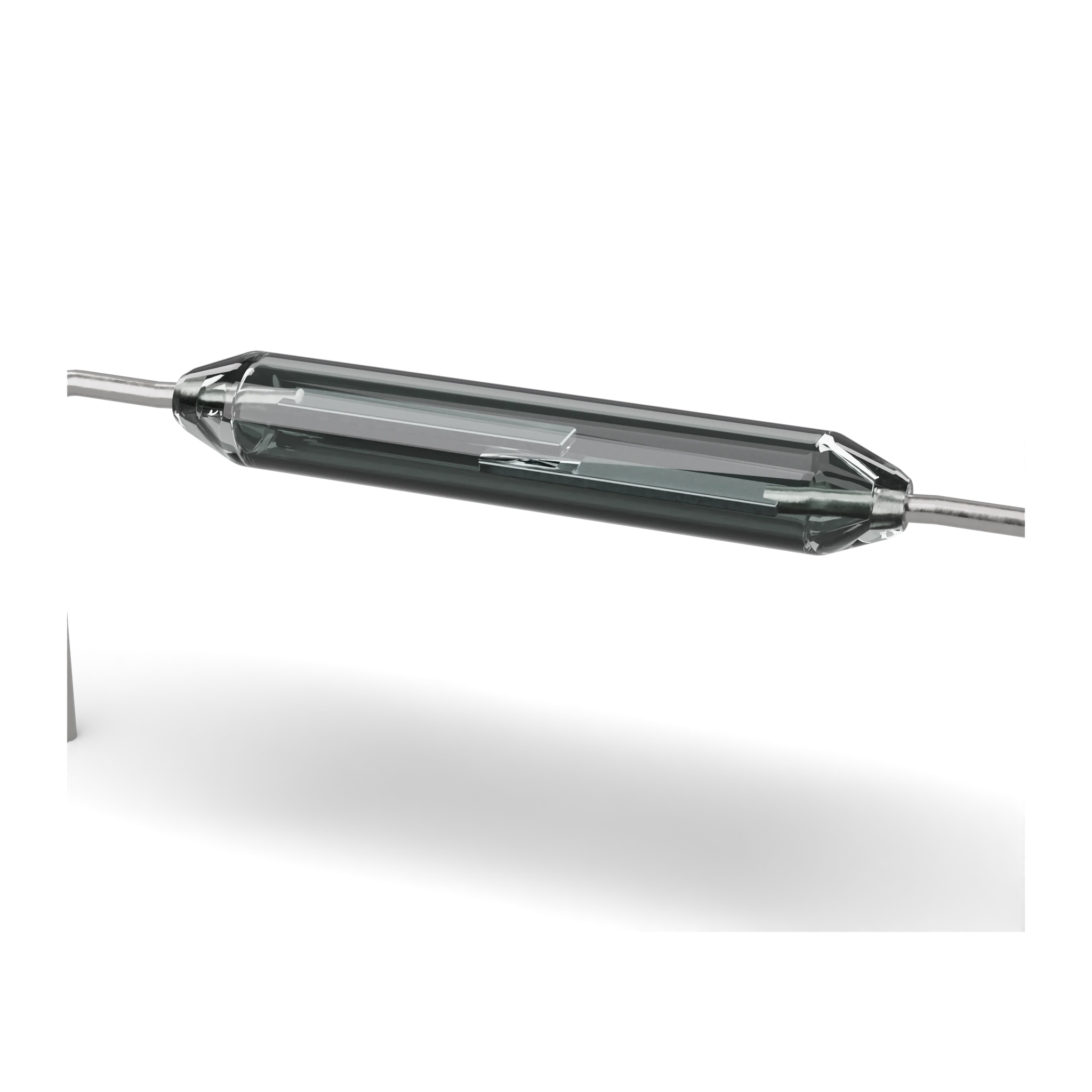

Fin tube de verre transparent, deux lames métalliques à l’intérieur, broches sortant aux deux extrémités
Tube de verre de quelques mm à quelques cm ; broches axiales
Tube de verre de quelques mm à quelques cm ; broches axiales
Interrupteur reed
En simple
C’est quoi ?
Deux fines lames métalliques dans un tube de verre ; elles se collent quand un aimant s’approche.
À quoi ça sert ?
Ferme le circuit sans toucher l’aimant ; c’est le cœur d’un capteur d’ouverture de porte.
Où le voit-on ?
Capteur d’alarme de porte et de fenêtre, compteur de vitesse de vélo.
Comment le reconnaître ?
Fin tube de verre, avec une broche à chaque extrémité.
Attention :
Le tube de verre se casse facilement ; ne plie pas les broches au ras du tube.
Définition technique
Il est formé de deux lames ferromagnétiques très proches dans un tube de verre. Quand un aimant s’approche, les lames s’aimantent, se collent et le circuit se ferme. Les contacts étant dans un tube fermé, il dure longtemps.
TypeNO (normalement ouvert)
DéclencheurAimant
CourantBas
Symbole du schéma Pareil en IEC et en ANSI
IEC 60617 : symbole utilisé en Europe.
Broches 2
1Broche 1Pas de sens1
2Broche 2Pas de sens2
Caractéristiques typique
- Type
- SPST-NO (existe aussi en NC et SPDT)
- Contact
- Courant faible, niveau signal
- Boîtier
- Verre, fragile
- Déclenchement
- Dépend de l’orientation et de la distance de l’aimant
- Durée de vie
- Aucune pièce qui frotte, un très grand nombre de manœuvres
Erreurs fréquentes
Plier la broche au ras du boîtierLe tube de verre est fragile. Quand tu plies la broche, tiens-la à la pince à quelques mm du boîtier.
Commuter une charge inductiveLes petits contacts peuvent se souder sous l’étincelle d’une bobine de relais ou d’un moteur. Pilote la charge avec un transistor et laisse le reed ne donner que le signal.
Test au multimètre
Teste si ce composant est bon avec le multimètre, dans l’écran de mesure.
Faire une mesureOù on l’utilise
Capteur d’alarme de porte et fenêtreCompteur de vitesse de véloCapteur de niveau de liquide à flotteurDétection de fermeture de capot
