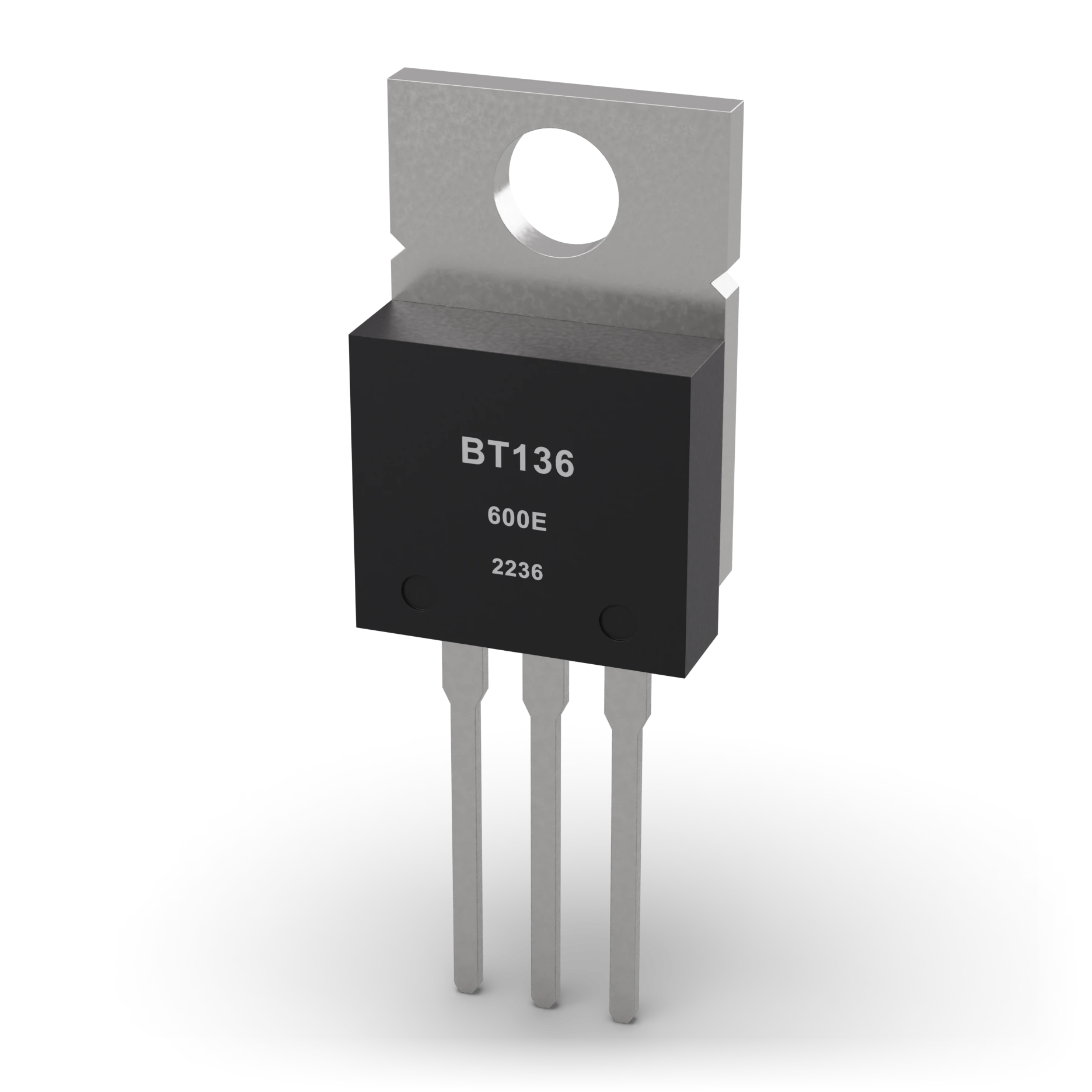

Triac (BT136) · vista Exterior
Pestaña metálica (disipador) · orificio de Ø 3,7 mmCuerpo epoxiTerminales MT1-MT2-G · paso de 2,54 mm
Cuerpo TO-220, pestaña metálica con orificio y terminales MT1, MT2 y gate
Cuerpo TO-220 ≈ 10 × 15 mm; separación entre terminales de 2,54 mm
Transistores

Triac (BT136)

¿Qué es esto?

Una puerta electrónica que deja pasar la corriente en los dos sentidos y se abre con un pequeño empujón.

¿Para qué sirve?

Conecta una carga de corriente alterna con una pequeña corriente de gate; es el principio de funcionamiento de un regulador de luz.

¿Dónde lo ves?

Dentro de los reguladores de luz de pared.

¿Cómo lo reconoces?

Cuerpo negro con tres terminales y una cara con lengüeta metálica; los terminales son MT1, MT2 y gate.

Atención:

La pestaña metálica también puede estar bajo tensión, no la toques; el componente no se apaga enseguida al cortar la corriente de gate.

Definición técnica

Es un semiconductor de potencia que conduce corriente en los dos sentidos y se dispara con corriente de gate. Una vez disparado, aunque desaparezca la señal de gate, sigue conduciendo mientras la corriente se mantenga por encima de la corriente de mantenimiento. En AC se apaga cuando la corriente se acerca a cero. A diferencia de un transistor, no puede cortar una corriente DC continua desactivando el gate.

Corriente de carga4 A RMS
Tensión de bloqueo600 V
Disparo por gate≈5–35 mA (según la versión)

IEC 60617: dibujo usado en España y Europa.

1MT1, terminal 1Izquierdo con la cara impresa hacia ti; la corriente de gate se mide respecto a este terminalmt1
2MT2, terminal 2Terminal central; la pestaña metálica también está conectada a MT2mt2
3Gate, terminal 3Terminal derecho; corriente de disparo limitada por resistenciag
Corriente de carga
4 A RMS (con la refrigeración adecuada)
Tensión de bloqueo
600 V
Disparo por gate (IGT)
≈5–35 mA; según versión, temperatura y región
BT136-600E IGT
Máx. 10 mA (I–III), 25 mA (IV), 25 °C
Corriente de mantenimiento (IH)
Clase ≈10–20 mA; 600E máx. 15 mA, 25 °C
Apagado
Cuando la corriente de carga cae por debajo de IH
Refrigeración
Según la pérdida de potencia y la temperatura ambiente
Límite del Lab
Solo AC de baja tensión; la red eléctrica queda fuera del alcance
Componente de ejemplo
BT136-600E, TO-220
Esperar que corte al apagar el gateLa conducción se enclava; no se apaga hasta que la corriente de carga cae por debajo de la corriente de mantenimiento.
No limitar la corriente de gateAplica el disparo al gate a través de una resistencia y respecto a MT1; comprueba el límite IGT según el cuadrante y la versión.
Creer que la pestaña está aisladaLa pestaña metálica está conectada a MT2. Comprueba el aislamiento del disipador; en el Lab usa solo baja tensión.

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Interruptor de lámpara AC de baja tensiónExperimento de apagado a corriente ceroPrincipio del control de fase AC
