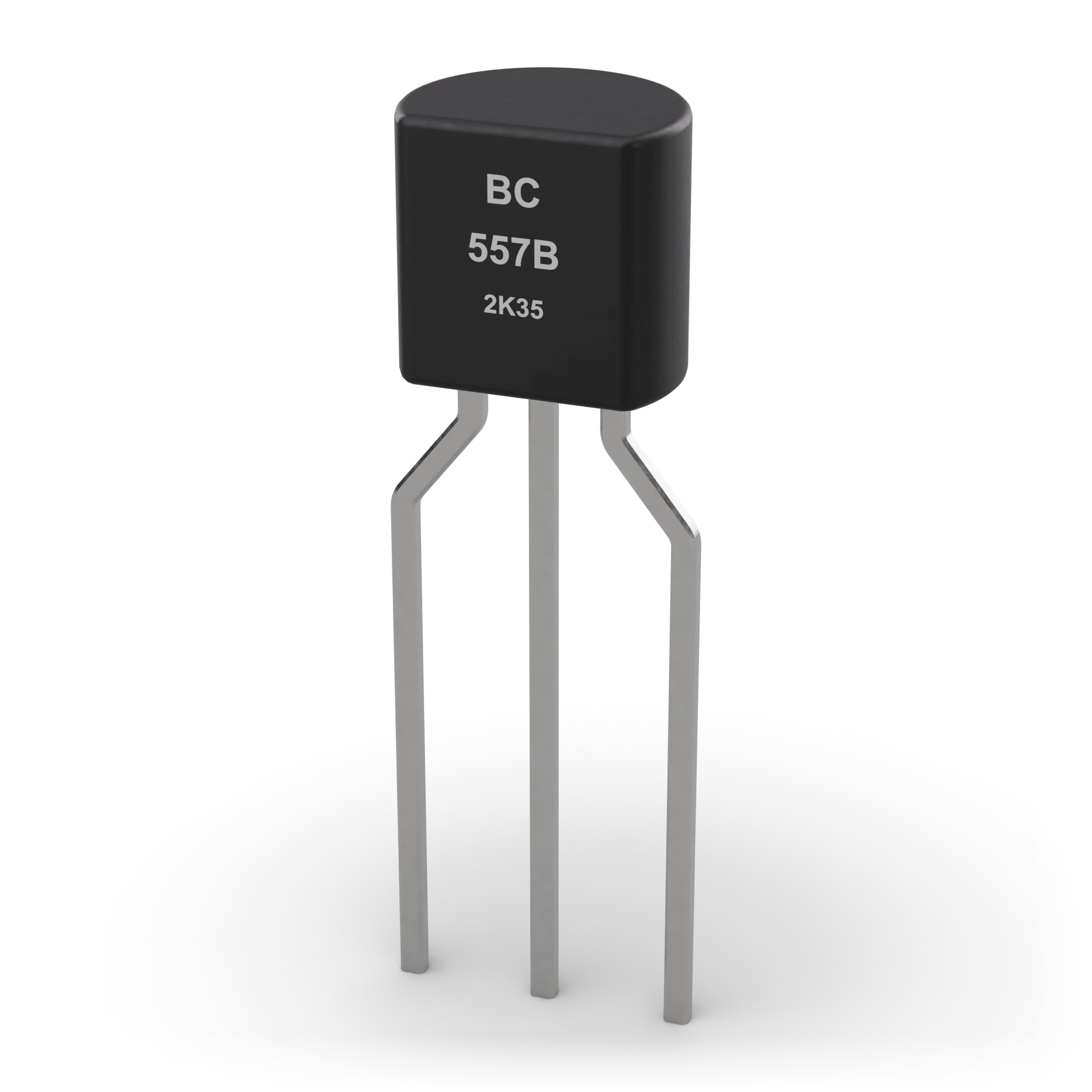

BJT PNP (BC557) · vista Exterior
BC557B (PNP)Cara planaCuerpo epoxi (TO-92)Terminales E-B-C · vista desde la cara plana
Cuerpo negro TO-92, “BC557B” impreso en la cara plana, tres terminales
Cuerpo TO-92 ≈ 4,5 mm de ancho, tres terminales
Transistores

BJT PNP (BC557)

En sencillo
¿Qué es esto?

La imagen especular del NPN; una válvula que se abre cuando se baja la base.

¿Para qué sirve?

Hace de interruptor en el lado positivo de la carga; se activa con una señal pequeña.

¿Dónde lo ves?

Funciona junto con un NPN en juguetes con pilas y placas pequeñas.

¿Cómo lo reconoces?

El mismo cuerpo negro semicircular de tres terminales que el NPN; la diferencia se ve en el código de encima.

Atención:

El sentido de la corriente es el contrario al del NPN; conecta el emisor al positivo, si no, no conduce.

Definición técnica

Es la imagen especular del NPN: la corriente fluye del emisor al colector y el transistor conduce cuando la base se baja respecto al emisor. Su emisor va a la alimentación positiva y conmuta la carga por el lado positivo. El BC557 es el equivalente PNP del BC547.

VCEO−45 V
IC−100 mA
hFE110–800
Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 3
1Colector (C)Con la cara plana hacia ti, terminales abajo, el 1.º desde la izquierda; la carga va de aquí a masaC
2Base (B)Terminal central; conduce al llevarlo a nivel bajoB
3Emisor (E)Terminal derecho; en PNP va a la alimentación positivaE
Características típico
VCEO
−45 V
IC (continua)
−100 mA
Potencia total
500 mW
hFE
110–800 (según el grupo)
VBE (en conducción)
≈ −0,7 V
Encapsulado
TO-92
Componente de ejemplo
BC557B
Errores frecuentes
Conectarlo como un NPNEn un PNP el emisor va al positivo. Si conectas el emisor a masa, el transistor no conduce nunca.
Intentar apagar una alimentación alta con un pinSi el emisor está a 12 V y el terminal a 5 V, el transistor no se corta ni siquiera con el terminal en alto. En ese caso añade en medio un driver NPN.
Olvidar la resistencia de baseLimita siempre la corriente de base con una resistencia; si no, el terminal y el transistor soportan demasiada corriente.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Dónde se usa
Interruptor del lado positivo (lado alto)Salida push-pull con NPNFuente de corriente sencillaInterruptor de alimentación en un circuito con pilas
