Pestaña metálica (disipador) · orificio de Ø 3,7 mmCuerpo epoxiTerminales G-D-S · paso de 2,54 mm

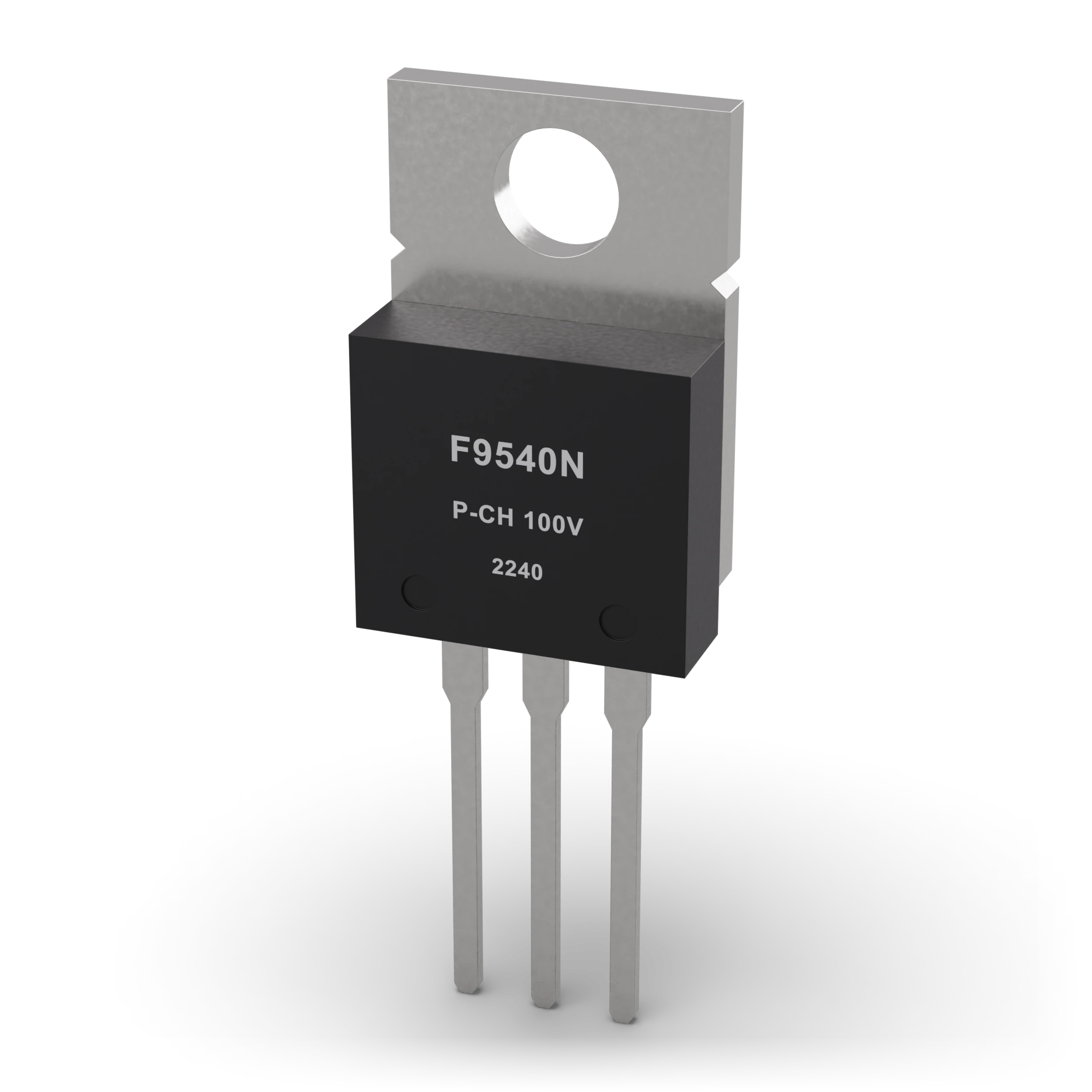

Cuerpo negro TO-220, pestaña metálica con orificio, “IRF9540N” impreso en la cara frontal
Cuerpo TO-220 ≈ 10 × 15 mm, pestaña metálica con orificio · Ejemplo en la imagen: MOSFET de canal P de la clase IRF9540N, TO-220

Transistores

MOSFET de canal P

En sencillo

¿Qué es esto?

La imagen especular del canal N; una válvula que se abre cuando se baja su gate.

¿Para qué sirve?

Hace de interruptor en el lado positivo de la carga; también protege frente a una pila conectada en sentido inverso.

¿Dónde lo ves?

En aparatos con pilas, en los circuitos de corte de potencia y de protección contra pila invertida.

¿Cómo lo reconoces?

Un cuerpo con pestaña metálica y tres terminales; se distingue del canal N por el código de encima.

Atención:

El source va al positivo de la alimentación; si lo confundes con un canal N, no conduce. Es sensible a la electricidad estática.

Definición técnica

Es el complemento del MOSFET de canal N: el source va a la alimentación positiva y conduce cuando se baja el gate respecto al source. Se usa para el interruptor del lado positivo y la protección de polaridad inversa. Su resistencia de conducción es mayor que la de un canal N del mismo tamaño.

EjemploIRF9540N

VDS−100 V

ID−23 A

Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 3

1Gate (G)Con la cara impresa hacia ti, terminales abajo, 1.º desde la izquierda.G

2Drain (D)Terminal central; la pestaña metálica también va al drain, y este a la cargaD

3Source (S)Terminal derecho; va a la alimentación positivaS

Características típico

VDS: −100 V
ID (continua): −23 A
RDS(on): ≤ 0,117 Ω (VGS −10 V)
VGS(th): −2 … −4 V
VGS máx.: ±20 V
Excitación: Baja el gate ≈10 V respecto al source
Encapsulado: TO-220
Componente de ejemplo: IRF9540N (TO-220)

Errores frecuentes

Pensar la tensión de gate con una referencia equivocadaEl canal P se activa cuando el gate está más bajo que el source. Con el source a 12 V, si el gate está a 12 V permanece apagado; al bajarlo a 2 V se enciende.

Controlar directamente con el pinSi el source está por encima de 5 V, el pin no puede subir el gate y apagar el MOSFET. Pon un pull-up al gate y bájalo con un NPN.

Superar el límite del gateSi VGS supera ±20 V, se perfora el óxido del gate. Con una alimentación alta, como 24 V, limita el gate con un zener.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Interruptor de carga del lado altoProtección contra pila invertidaCortar la alimentación en un aparato con pilasRama superior del puente en H
