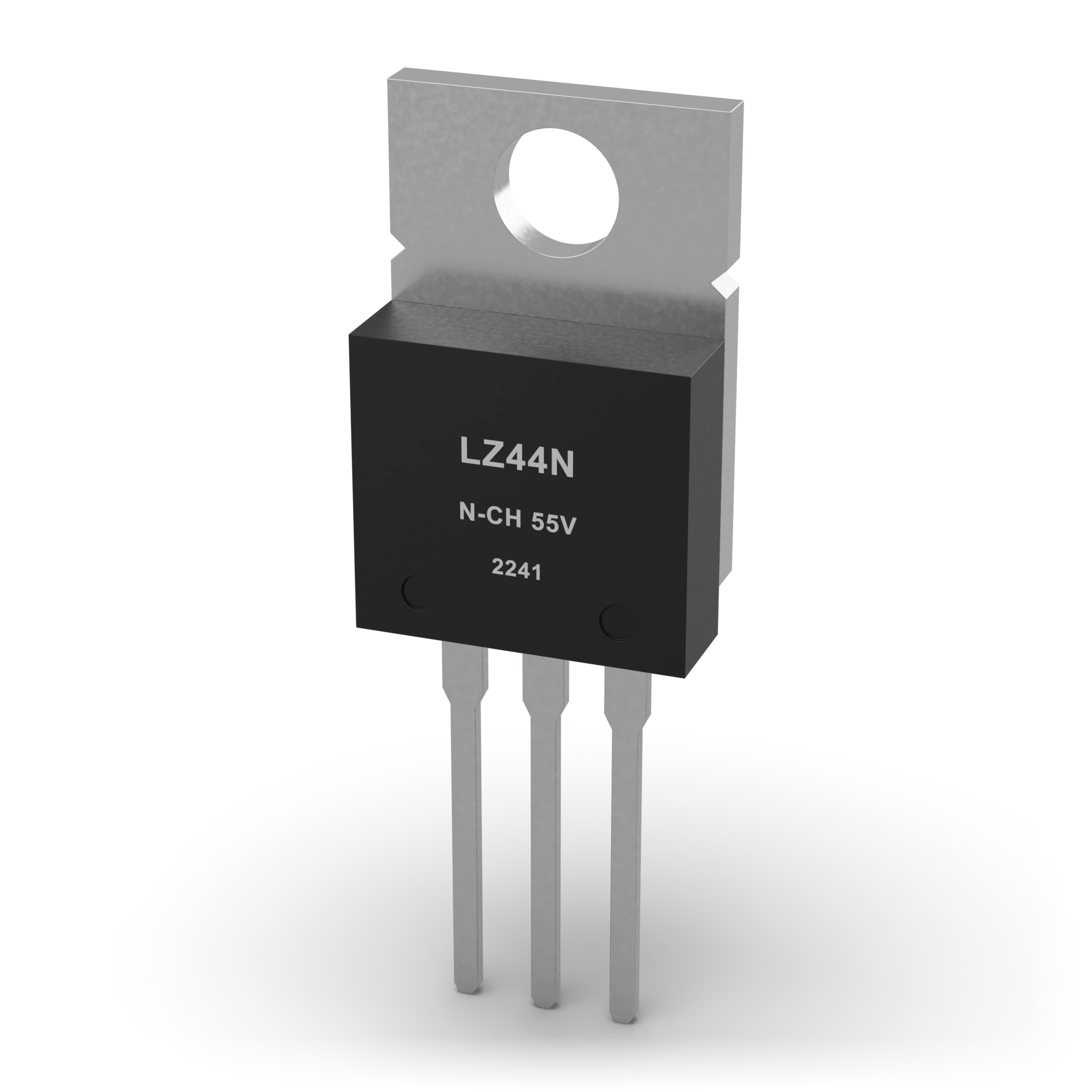

MOSFET de canal N (2N7000 / IRLZ44N) · vista Exterior
Pestaña metálica (disipador) · orificio de Ø 3,7 mmCuerpo epoxiTerminales G-D-S · paso de 2,54 mm
2N7000 con cuerpo TO-92 e IRLZ44N con cuerpo negro TO-220 de pestaña metálica, uno junto al otro
2N7000: TO-92 · IRLZ44N: TO-220, cuerpo ≈ 10 × 15 mm · Ejemplo en la imagen: MOSFET de canal N de la clase IRLZ44N, TO-220
Transistores

MOSFET de canal N (2N7000 / IRLZ44N)

En sencillo
¿Qué es esto?

Una válvula que se abre cuando aplicas tensión a su gate; casi no consume corriente por el gate, solo se carga.

¿Para qué sirve?

Con una señal pequeña del microcontrolador, controla con fuerza un motor, un ventilador o una tira de LED.

¿Dónde lo ves?

Dentro de un ordenador, en el control de ventiladores y tiras de LED.

¿Cómo lo reconoces?

Un cuerpo negro pequeño semicircular o un cuerpo grande con pestaña metálica; tres terminales.

Atención:

Es sensible a la electricidad estática; no dejes el gate al aire y comprueba el orden de los terminales según el modelo.

Definición técnica

Es un transistor que se controla con la tensión aplicada entre gate y source; el gate no consume corriente, solo se carga su capacidad. El 2N7000 es para señales pequeñas; el IRLZ44N es un MOSFET de nivel lógico de alta corriente que se puede manejar directamente con lógica de 5 V.

2N700060 V · 200 mA
IRLZ44N55 V · 47 A
RDS(on)25 mΩ (5 V)
Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 6
12N7000 · Source (S)Con la cara plana hacia ti, terminales abajo, el 1.º desde la izquierda; a masaS
22N7000 · Gate (G)Terminal central; al pin a través de una resistenciaG
32N7000 · Drain (D)Terminal derecho; va a la cargaD
1IRLZ44N · Gate (G)Con la cara impresa hacia ti, terminales abajo, 1.º desde la izquierda.G
2IRLZ44N · Drain (D)Terminal central; la pestaña metálica también va al drainD
3IRLZ44N · Source (S)Terminal derecho; a masaS
Características típico
2N7000 VDS · ID
60 V · 200 mA
2N7000 VGS(th)
0,8–3 V
2N7000 RDS(on)
≤ 5 Ω (VGS 10 V)
IRLZ44N VDS · ID
55 V · 47 A
IRLZ44N RDS(on)
22 mΩ (10 V) · 25 mΩ (5 V)
IRLZ44N VGS(th)
1–2 V
VGS máx.
±20 V (2N7000) · ±16 V (IRLZ44N)
Componente de ejemplo
2N7000 (TO-92) · IRLZ44N (TO-220)
Errores frecuentes
Dejar el gate sin conectarUn gate sin conectar se carga al azar y el MOSFET puede activarse solo. Pon un pull-down de 10–100 kΩ entre gate y source.
Elegir un MOSFET que no es de nivel lógicoLos MOSFET estándar como el IRFZ44N necesitan 10 V para abrirse del todo; a 5 V quedan medio abiertos y se calientan. Para un control de 5 V elige un tipo de nivel lógico como el IRLZ44N.
Olvidar el diodo flybackEn una carga con bobina, como un motor o un relé, pon un diodo en antiparalelo con la carga; si no, el pico al apagar puede estropear el MOSFET.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
En placas reales
Placa de carga USB-C para Li-ion
MOSFET doble FS8205A
Dónde se usa
Mover motores y ventiladoresControl PWM de tira de LEDTraducción de nivel lógico (2N7000)Control de solenoides y relés
