Lente epoxi transparente · Ø 5 mmBastidor de terminalesColector (terminal corto, lado plano)Emisor (terminal largo)

Cúpula de 5 mm transparente u oscura, dos terminales; parecido a un LED

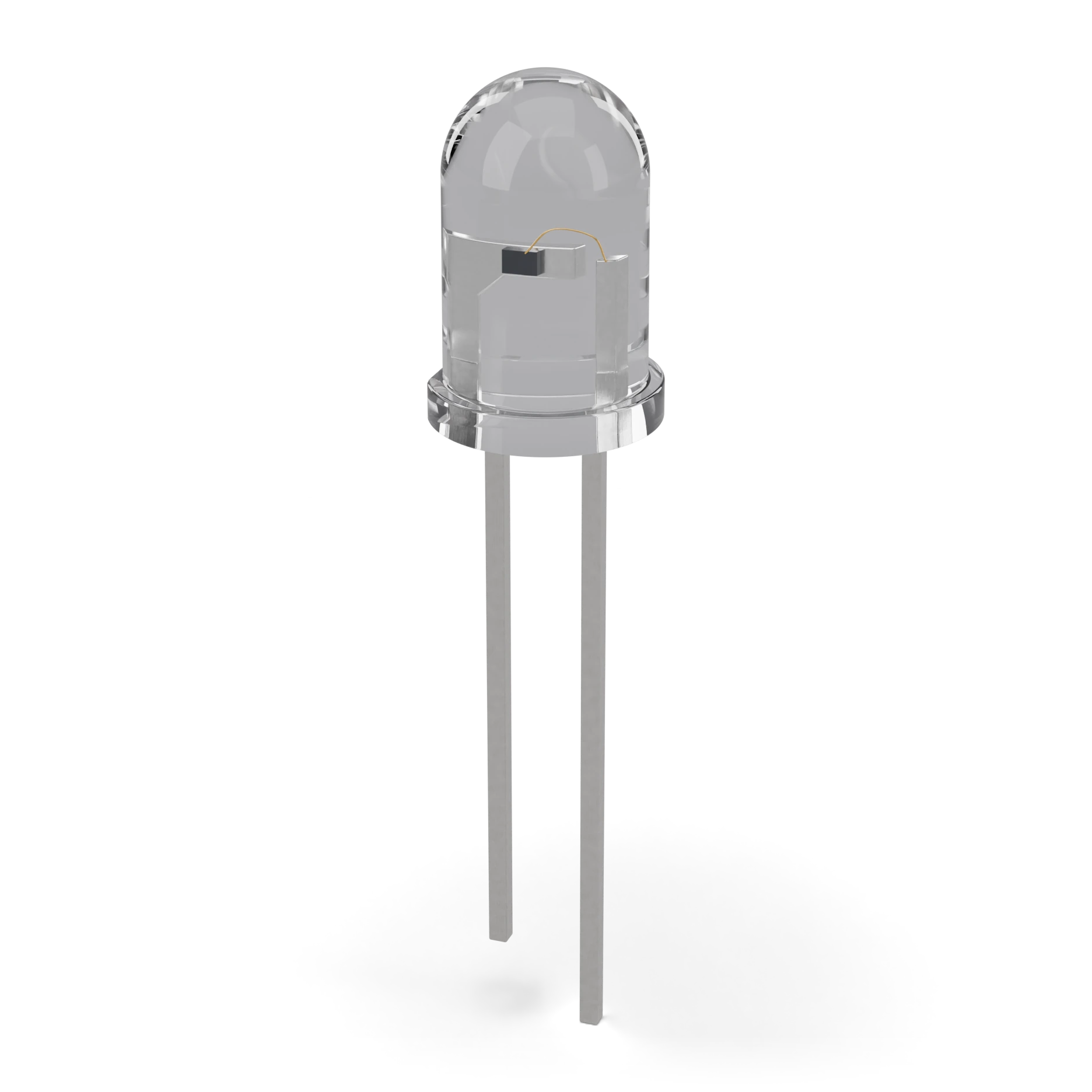

Cuerpo de LED de 3 mm o 5 mm; transparente u oscuro con filtro IR · Ejemplo en la imagen: fototransistor NPN transparente de 5 mm (dos terminales)

Transistores

Fototransistor

En sencillo

¿Qué es esto?

Una válvula que ve la luz; cuanta más luz, más corriente deja pasar.

¿Para qué sirve?

Dentro del optoacoplador, capta la luz y activa el circuito de salida; es el ojo de los robots seguidores de línea y de los sensores de haz.

¿Dónde lo ves?

En los optoacopladores del interior de los cargadores.

¿Cómo lo reconoces?

Un cuerpo pequeño con una ventana orientada a la luz, normalmente con dos terminales; no tiene terminal de base.

Atención:

Es más lento que el fotodiodo; no ensucies la ventana de luz.

Definición técnica

Es un transistor en el que la luz que llega a la base actúa como corriente de base. A más luz, más corriente de colector; gracias a la ganancia da mucha más corriente que un fotodiodo, pero es más lento. La mayoría solo tiene dos terminales (C y E).

ExcitaciónLuz (en lugar de la base)

SalidaDe µA a mA

Velocidadnivel de µs

Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 2

1Colector (C)Al positivo a través de una resistencia pull-up; el orden de los terminales varía según el modeloC

2Emisor (E)En el tipo NPN va a masaE

Características típico

Funcionamiento: La luz actúa como corriente de base
Corriente de salida: De µA a mA según la luz
Sensibilidad: La mayoría de los tipos es más sensible en el IR cercano
Velocidad: Microsegundos (más lento que el fotodiodo)
Conexión: Pull-up al colector, emisor a masa
Componente de ejemplo: Se encuentra dentro del TCRT5000 y del PC817

Errores frecuentes

Conectar al revésEn un fototransistor NPN, el colector va al positivo a través de una resistencia y el emisor a masa. Si lo conectas al revés, casi no responde.

Olvidar la luz ambienteEl sol y las lámparas también contienen IR. Da sombra al sensor o usa IR pulsado (modulado).

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Salida del optoacopladorSensor de robot seguidor de líneaContador de corte de hazCodificador óptico
