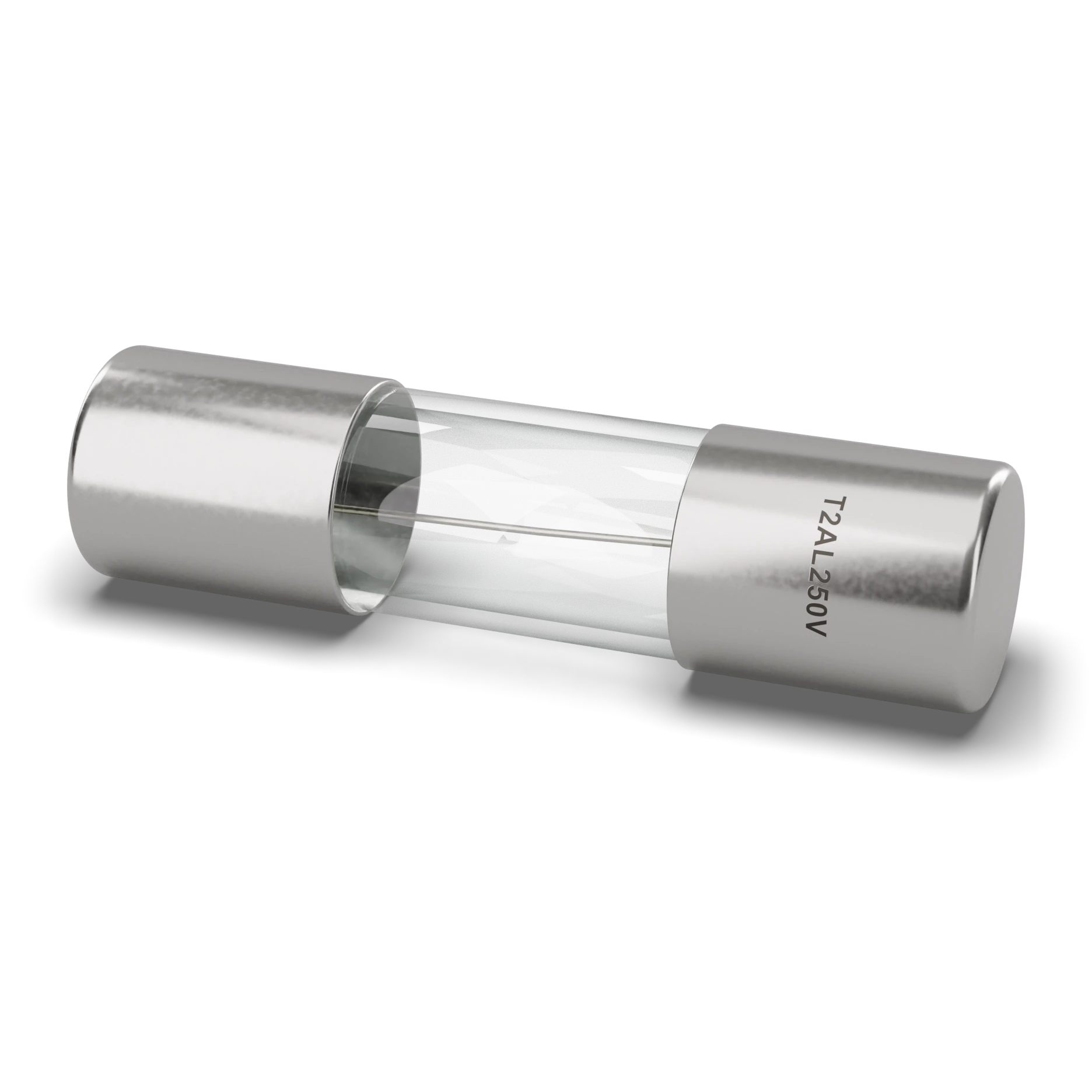

- 1Tubo de vidrio · 5 × 20 mm
- 2Tapas de los extremos con baño de níquel
- 3Hilo fusible (se funde) · T2A: retardado 2 A
- 4Etiqueta T2AL250V
Tubo y tapas ≈ Ø 5 × 20 mm; con un portafusibles adecuado
Fusible de vidrio (5×20 mm)
El eslabón débil adrede del circuito. Cuando llega demasiada corriente, su hilo fino se funde y rompe la cadena; las demás piezas se salvan.
Abre el circuito con sobrecorriente y protege el cable y las piezas de quemarse; de un solo uso.
En la entrada de corriente del multímetro y dentro de algunos adaptadores y aparatos.
Tubo de vidrio transparente con un casquillo metálico en cada extremo y un hilo fino dentro; lleva escritos la corriente y la tensión nominales.
No sustituyas un fusible fundido por uno de más corriente; ya nada protegería el cable.
El fino hilo metálico dentro del tubo de vidrio se funde y abre el circuito cuando circula una sobrecorriente suficiente durante un tiempo determinado. Es de un solo uso y se conecta en serie con la línea que protege. F es de acción rápida y T de acción retardada; la elección depende no solo de la corriente, sino también del tiempo de disparo, la tensión y el poder de corte.
IEC 60617: dibujo usado en España y Europa.
- Tamaño
- 5 × 20 mm
- Corriente nominal
- Ejemplo de 1 A; se elige según la carga
- Velocidad
- F rápido · T retardado
- Tensión
- Ejemplo marcado de 250 V; el valor DC se verifica aparte
- I²t
- Integral del cuadrado de la corriente en el tiempo, A²s; según la serie
- Poder de corte
- Según la serie y la condición AC/DC
- Sustitución
- Si salta, se sustituye por otro del mismo valor y tipo
- Componente de ejemplo
- Fusible de vidrio de 5×20 mm, F1A 250 V o T1A 250 V
