Marca del polo +Recubrimiento epoxi · 106 = 10 µF, 16 VTerminales (+ largo)

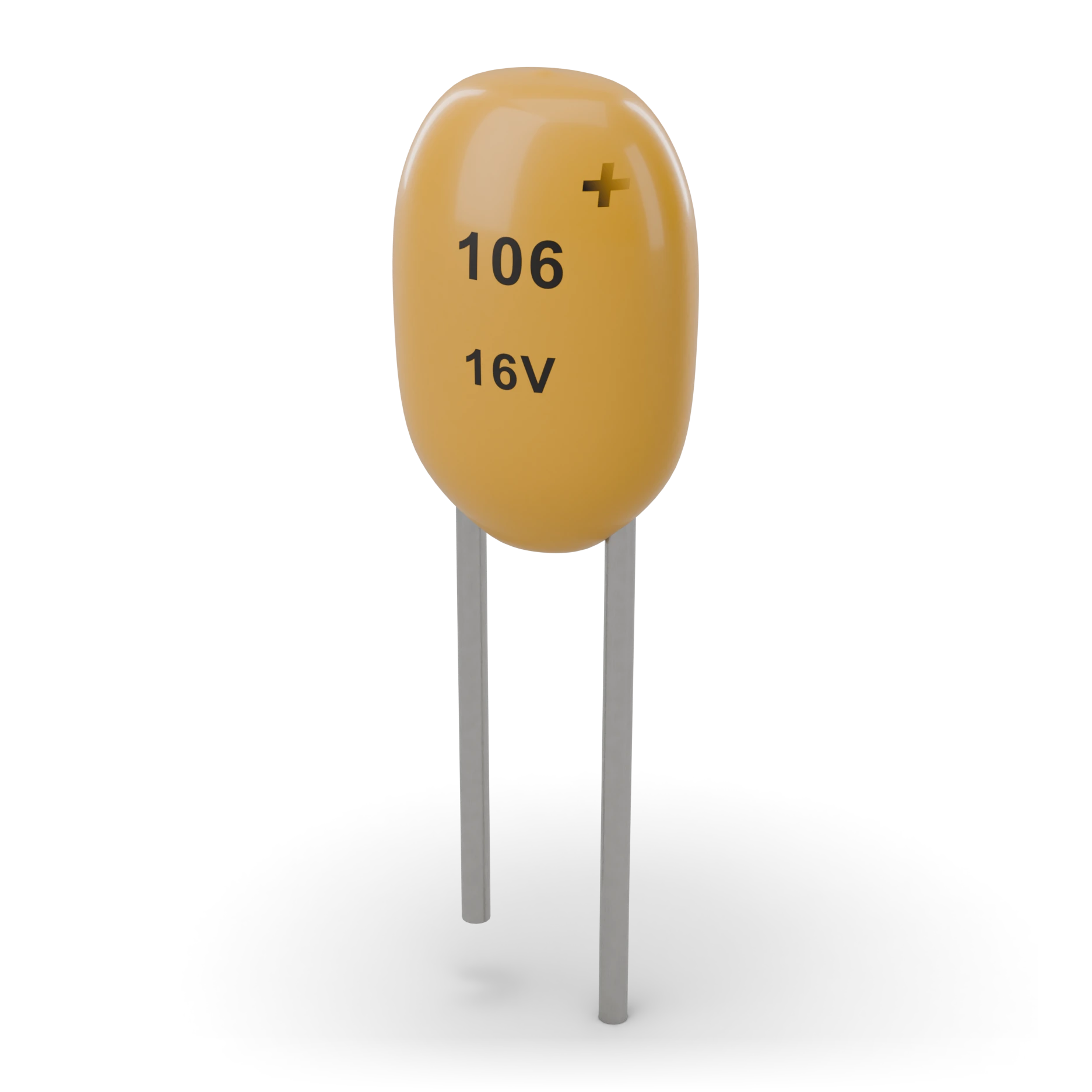

Cuerpo en forma de gota amarillo o naranja, marca “+” y código “106”; junto a él, un bloque SMD negro con una raya
Tipo gota ≈ 4–6 mm; encapsulado SMD A 3,2 × 1,6 mm

Condensadores

Tántalo

En sencillo

¿Qué es esto?

El hermano pequeño y meticuloso del electrolítico; un cubo fino, que trabaja de forma estable.

¿Para qué sirve?

Alisa la línea de alimentación en placas pequeñas; ocupa poco espacio y su valor es estable.

¿Dónde lo ves?

En las placas de pequeños aparatos portátiles.

¿Cómo lo reconoces?

Un cuerpo pequeño con forma de gota o rectangular; en el tipo SMD, la línea de arriba indica el extremo positivo.

Atención:

Si se monta invertido o se supera el límite de tensión, puede entrar en cortocircuito y quemarse; es menos tolerante que el electrolítico.

Definición técnica

Es un condensador polarizado que usa un ánodo poroso de polvo de tántalo sinterizado y la capa de óxido sobre él. Es más pequeño y más estable que un electrolítico del mismo valor. Con sobretensión o conectado al revés, puede cortocircuitarse y arder.

Capacidad10 µF

Tensión16 V

PoloSí

Símbolo del esquema IEC y ANSI son distintos

IEC 60617: dibujo usado en España y Europa.

Terminales 2

1Más (+)En el tipo gota, el terminal marcado con “+”; en el SMD, el extremo con la raya+

2Menos (−)Terminal o extremo sin marca−

Características típico

Rango de capacidad: 0,1–470 µF (típico)
Tensión: 4–50 V
Tolerancia: ±10 % · ±20 %
Margen de tensión: Úsalo a más o menos la mitad de su valor nominal
ESR: Baja-media
Modo de fallo: Cortocircuito, puede quemarse
Componente de ejemplo: Tipo gota de 10 µF 16 V (código 106)

Errores frecuentes

Confundir la franja SMD con el negativoEn un tántalo SMD la franja marca el extremo positivo; en un electrolítico, el negativo. Un tántalo puesto al revés puede calentarse y arder.

No dejar margen de tensiónUsa el tántalo a aproximadamente la mitad de su tensión nominal: para un riel de 5 V elige un tipo de al menos 10 V, mejor de 16 V.

Usarlo en una entrada expuesta a picos de corrienteEn entradas conectadas directamente a una fuente sin límite de corriente, el pico de corriente inicial aumenta el riesgo de una avería por cortocircuito.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Condensador de salida del reguladorFiltro de alimentación en placas pequeñasAcoplo de audio
