1Recipiente de celda de acero inoxidable
2Terminales · paso de 5 mm
3Carcasa exterior (5,5 V 1 F)

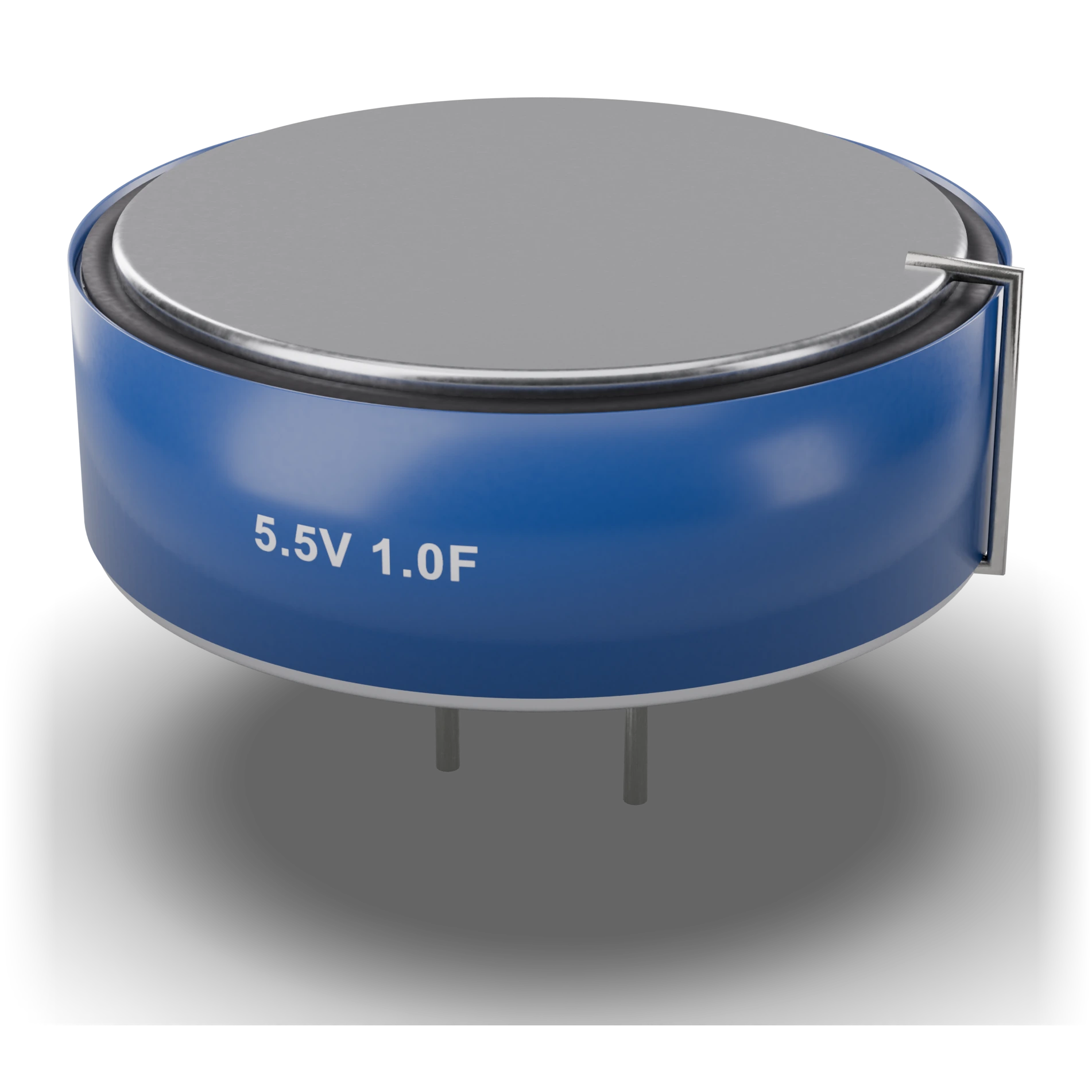

Cuerpo de botón metálico o cilíndrico, texto “5,5 V 1 F”, terminales con marca de polaridad
Los tipos de botón miden 1–2 cm de diámetro; los cilíndricos son más grandes

Condensadores

Supercondensador

En sencillo

¿Qué es esto?

Un cubo enorme; se llena y se vacía de electricidad muy deprisa, pero no dura tanto como una pila.

¿Para qué sirve?

Da energía de reserva durante poco tiempo; cuando se va la corriente, el reloj o la memoria pueden continuar funcionando un rato.

¿Dónde lo ves?

Dentro de relojes y aparatos que conservan el ajuste durante un corte de corriente breve.

¿Cómo lo reconoces?

Cuerpo en forma de botón o cilindro; lleva impresos el valor en faradios y la tensión, con marcas de positivo y negativo.

Atención:

El límite de tensión es bajo; tiene polaridad, no lo montes en sentido inverso ni superes la tensión de la etiqueta.

Definición técnica

Es un condensador de faradios de capacidad que almacena energía en la doble capa que forman los iones sobre la superficie del electrodo. Se carga mucho más rápido que una pila, pero la tensión de la celda es baja (2,5–2,7 V). Los módulos de 5,5 V se hacen conectando dos celdas en serie.

Capacidad1 F

Tensión5,5 V (2 celdas)

PoloSí

Símbolo del esquema IEC y ANSI son distintos

IEC 60617: dibujo usado en España y Europa.

Terminales 2

1Más (+)Extremo positivo marcado+

2Menos (−)Extremo marcado con “−” o con franja en el cuerpo−

Características típico

Tensión de la celda: 2,5–2,7 V
Tensión del módulo: 5,5 V (2 celdas en serie)
Rango de capacidad: 0,1 F – 500 F (típico)
ESR: Según el tipo: de mΩ a decenas de Ω
Tiempo de carga: Segundos, minutos
Fuga: Más alta que la de una pila; se autodescarga
Componente de ejemplo: Tipo botón de 5,5 V 1 F

Errores frecuentes

Superar la tensión de la celdaUna sola celda solo soporta 2,5–2,7 V; si le das 5 V se daña. Al conectar en serie hay que equilibrar las celdas.

Conectarlo directamente estando vacíoUn supercondensador vacío se comporta al principio como un cortocircuito y consume una corriente enorme. Cárgalo con una resistencia en serie.

Tomarlo por una pilaSu densidad de energía es mucho menor que la de una pila. No sirve para funcionar mucho tiempo, sino para respaldos breves.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

RTC y alimentación de respaldo del relojRespaldo de memoriaReserva en un pequeño circuito solarReserva para cortes breves
