- 1Código 104 = 100 nF
- 2Recubrimiento epoxi por inmersión
- 3Terminales doblados · paso de 5 mm
Diámetro del disco ≈ 4–10 mm, separación de terminales 2,5 o 5 mm
Disco cerámico
Un pequeño cubo de electricidad sin polaridad; guarda poco, pero se llena y se vacía muy rápido.
Colocado junto al circuito integrado, absorbe el ruido; el circuito funciona de forma estable.
Pequeños discos en radios, juguetes y todo tipo de placas.

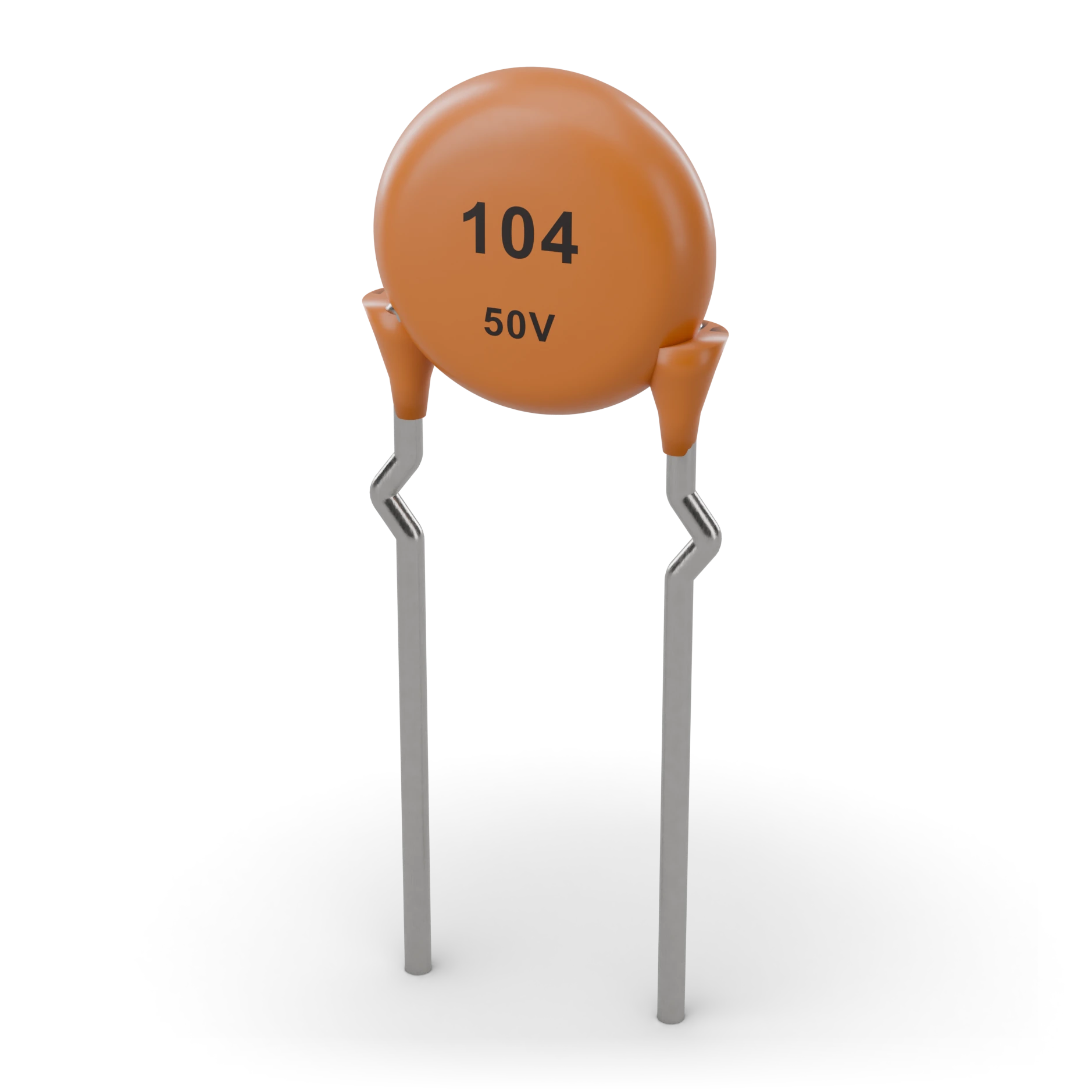

Un disco redondo y plano con dos terminales; lleva impreso un código de tres dígitos como 104.
Sin problemas de polaridad, pero no te equivoques en la lectura del código; 104 significa cien nanofaradios.
Es un condensador pequeño sin polaridad formado por un disco cerámico fino con las dos caras metalizadas. Su valor se escribe con un código de tres dígitos: 104, 10 y cuatro ceros pF, es decir, 100 nF. Es barato y el condensador más usado en la placa de pruebas.
IEC 60617: dibujo usado en España y Europa.
- Rango de capacidad
- 1 pF – 100 nF
- Tensión
- 50 V típico (también hay tipos de kV)
- Lectura del código
- 104 = 100 nF · 103 = 10 nF · 22 = 22 pF
- Tolerancia
- ±10 % (K) · ±20 % (M) · +80/−20 % (Z)
- Dieléctrico
- Clase 1 (NP0/C0G) · Clase 2
- Componente de ejemplo
- 104 (100 nF, 50 V)
