Pila AA (1,5 V alcalina) · Ø 14,5 × 50,5 mmPortapilas (ABS)Cable rojo (+) / negro (−)

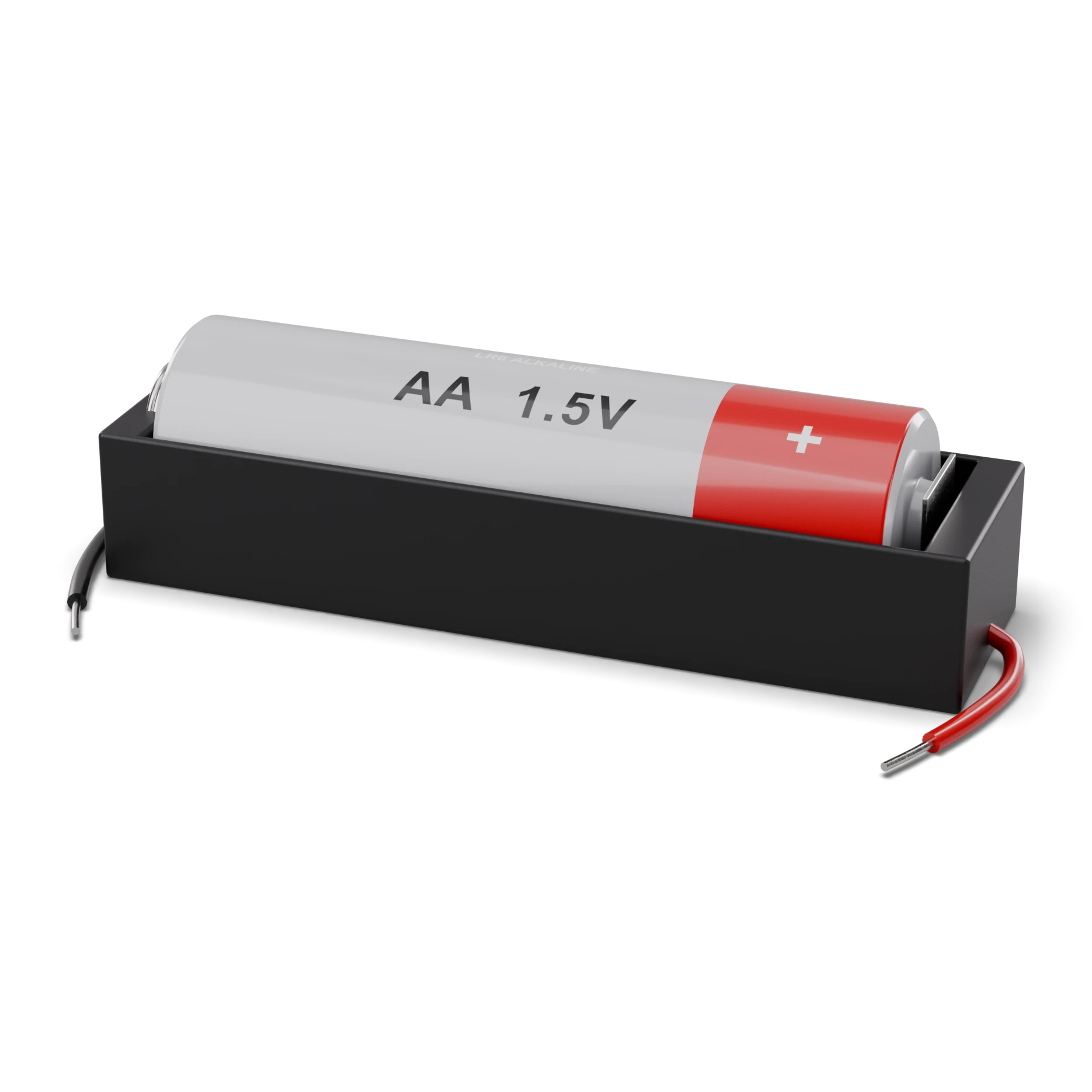

Portapilas de plástico negro, pilas AA una junto a otra, cable rojo y negro
Varía según el número y el tipo de pilas · Ejemplo en la imagen: portapilas para una sola AA

Alimentación

Portapilas

En sencillo

¿Qué es esto?

Un soporte de plástico que mantiene las pilas lado a lado; las conecta todas una tras otra, como una cadena.

¿Para qué sirve?

Suma la tensión de varias pilas y la lleva al circuito con cables.

¿Dónde lo ves?

El compartimento de pilas de los mandos a distancia y las linternas.

¿Cómo lo reconoces?

Una caja de plástico; salen un cable rojo y uno negro, y el rojo es el positivo.

Atención:

Conecta el rojo al positivo y el negro al negativo; coloca las pilas según las marcas del soporte.

Definición técnica

Es un soporte de plástico que sujeta las pilas y hace la conexión en serie entre ellas. El cable rojo es el extremo positivo y el negro el negativo. Los hay con interruptor y tapa; para una pila de 9 V, un clip a presión hace lo mismo.

2 × AA3 V

4 × AA6 V

CableRojo + · negro −

Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 2

1Cable rojo (+)Extremo positivo de la primera pila de la cadena+

2Cable negro (−)Extremo negativo de la última pila de la cadena−

Características típico

2 × AA: 3 V (alcalina) · 2,4 V (NiMH)
3 × AA: 4,5 V (alcalina) · 3,6 V (NiMH)
4 × AA: 6 V (alcalina) · 4,8 V (NiMH)
Capacidad: Igual que una sola pila (conexión en serie)
Contactos: El muelle al extremo negativo de la pila, el contacto plano al extremo positivo
Componente de ejemplo: Portapilas de 4 × AA (6 V, alcalinas)

Errores frecuentes

Colocar la pila al revésSigue la marca del portapilas: el muelle va al extremo plano (negativo) de la pila. Una sola pila al revés reduce la tensión total en dos pilas.

Creer que conectar en serie aumenta la capacidadConectar en serie aumenta la tensión, no los mAh. Un paquete de 4 AA tiene la capacidad de un solo AA.

Conectar 4 pilas AA alcalinas a un circuito de 5 V4 AA alcalinas nuevas dan unos 6,4 V; es demasiado para integrados de 5 V. Usa 3 AA o 4 NiMH.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Alimentación de la placa de pruebasProyectos de robots y motoresSensor portátil
