- 1Anillo aislante
- 2Polo + (extremo del botón)
- 3Celda Li-ion 18650 (cubierta de PVC) · Ø 18,5 × 69 mm (protegida)
18 mm de diámetro × 65 mm de largo (el tipo protegido es algo más largo)

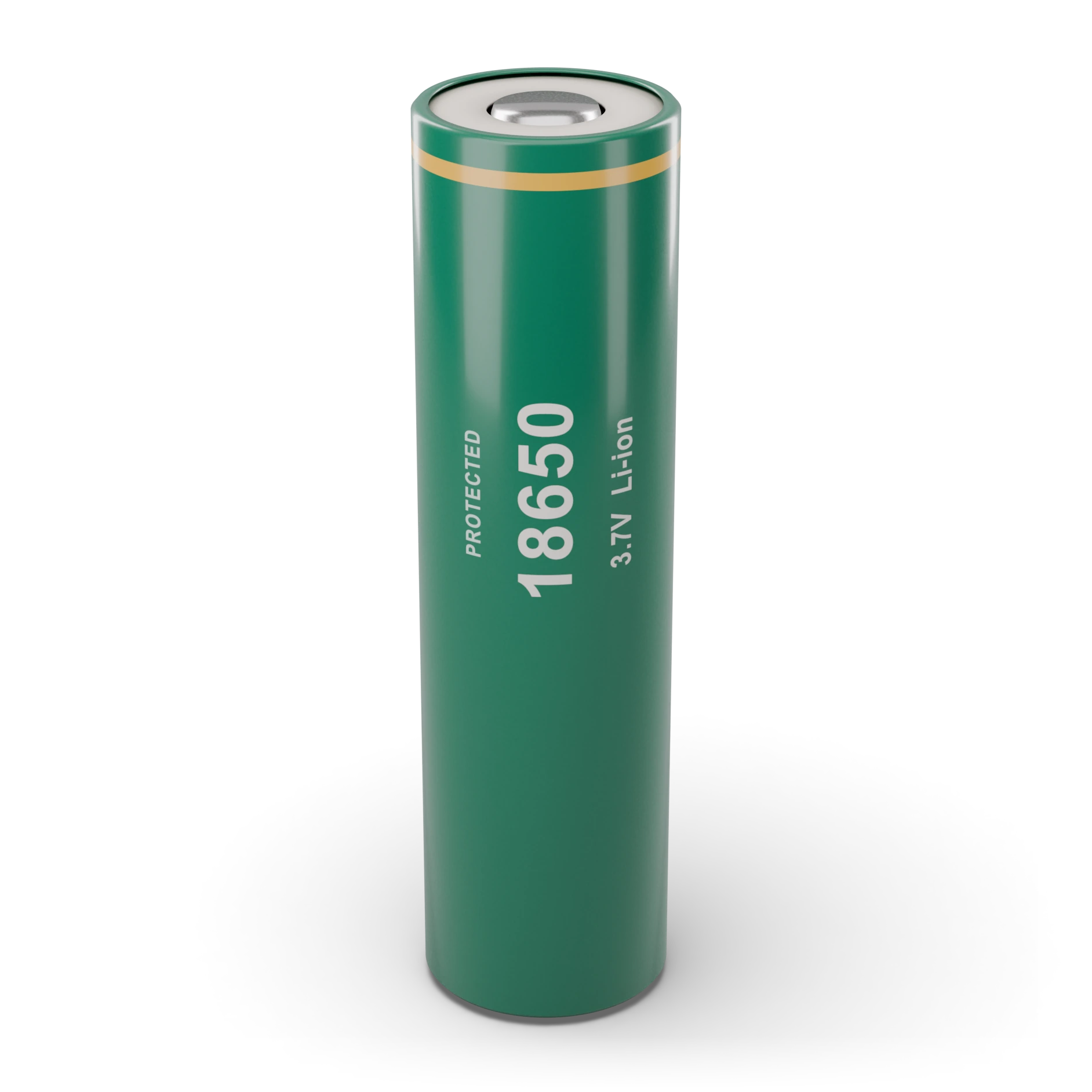

Celda Li-ion (18650)
Una pila cilíndrica recargable y potente; un cubo grande de mucha energía.
Alimenta dispositivos portátiles que necesitan mucha corriente, como robots, linternas y baterías externas.
Dentro de baterías externas, linternas y baterías de portátiles.
Un cilindro algo más grueso y largo que una pila AA; tiene texto impreso y el extremo positivo sobresale.
La sobrecarga, la descarga profunda y el cortocircuito pueden provocar un incendio; no la uses sin circuito de protección, no la aplastes.
Es una celda cilíndrica recargable en la que los iones de litio van y vienen entre dos electrodos. El nombre 18650 viene de sus medidas: 18 mm de diámetro y 65 mm de largo. Almacena mucha energía; hay que usarla siempre con un circuito de protección (BMS) contra sobrecarga, sobredescarga y cortocircuito.
IEC 60617: dibujo usado en España y Europa.
- Tensión nominal
- 3,6–3,7 V
- Carga completa
- 4,2 V
- Tensión de corte
- 2,5–3,0 V
- Capacidad
- 1500–3500 mAh
- Carga
- CC/CV, hasta 4,2 V (como el TP4056)
- Corriente máx.
- Según el modelo; las celdas de potencia, 10 A y más
- Protección
- BMS obligatorio
- Componente de ejemplo
- Celda 18650 protegida
Prueba con el multímetro
Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.
