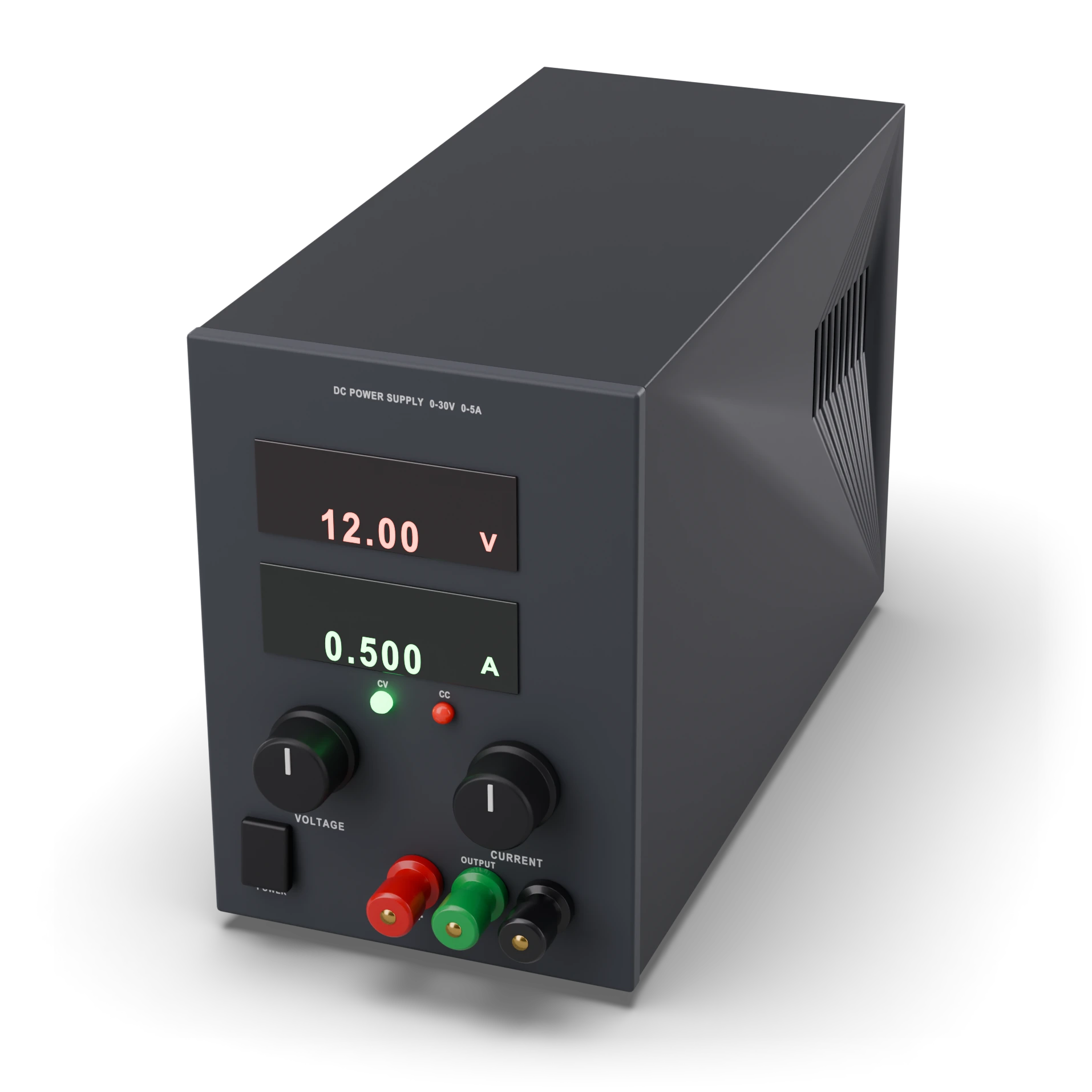

Fuente de alimentación de laboratorio · vista Exterior
Indicador de tensión (V)Indicador de corriente (A)Ajuste de tensión (CV)Ajuste del límite de corriente (CC)Interruptor de encendido / apagadoTerminales de salida (+ rojo, − negro) · verde: masa de la carcasa
En el panel frontal, pantallas de V y A, mandos de tensión y corriente, bornes rojo, negro y verde
Caja de sobremesa; pantallas, botones y bornes en el panel frontal
Alimentación

Fuente de alimentación de laboratorio

En sencillo
¿Qué es esto?

Un grifo de agua regulable que da la tensión que quieras; la presión la fijas tú.

¿Para qué sirve?

Alimenta el circuito con seguridad; gracias al límite de corriente, las piezas no se queman si hay un fallo.

¿Dónde lo ves?

En talleres de reparación y laboratorios de colegios; el hermano mayor y ajustable del cargador de móvil.

¿Cómo lo reconoces?

Una caja de sobremesa con pantalla, botones y bornes de salida rojo y negro en el frente.

Atención:

Ajusta primero la tensión y el límite de corriente y conecta después; no juntes las salidas positiva y negativa.

Definición técnica

Es una fuente de alimentación de sobremesa en la que puedes ajustar la tensión de salida y el límite de corriente. Gracias al límite de corriente, ante un cortocircuito o una conexión errónea limita la corriente y protege los componentes. En su pantalla muestra la tensión y la corriente en cada momento.

Tensión0–30 V
Corriente0–3 A / 0–5 A
ModoCV · CC
Símbolo del esquema IEC y ANSI son distintos
+−

IEC 60617: dibujo usado en España y Europa.

Terminales 3
1Salida positiva (+)Extremo de conexión rojo+
2Salida negativa (−)Terminal de conexión negro; el GND del circuito−
3Tierra del chasisTerminal verde; no está conectado a la salida, la salida queda flotantePE
Características típico
Rango de tensión
0–30 V (ajustable)
Límite de corriente
0–3 A o 0–5 A
Modo CV
Mantiene la tensión constante
Modo CC
Al llegar al límite mantiene la corriente constante
Salida
Flotante (no conectado a la masa del chasis)
Aviso
Funciona con la red eléctrica; no lo abras, la red queda fuera del alcance
Componente de ejemplo
Fuente ajustable de un canal, 30 V 5 A
Errores frecuentes
Dejar abierto el límite de corrienteAl alimentar un circuito nuevo por primera vez, ajusta el límite de corriente bajo (50–100 mA). Si hay un fallo, se enciende la luz CC y no se queman las piezas.
Ajustar después de conectarPrimero apaga la salida, ajusta la tensión y el límite de corriente y luego conecta el circuito. Un mando girado en el sentido equivocado puede dañar los componentes.
Conectar los polos al revésRojo es positivo y negro negativo. Las piezas con polaridad (electrolíticos, integrados) se estropean si las alimentas al revés.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Dónde se usa
Alimentación de los experimentos en la placa de pruebasSeguir la corriente para encontrar averíasSimular la tensión de una pilaPrueba de motor y LED
