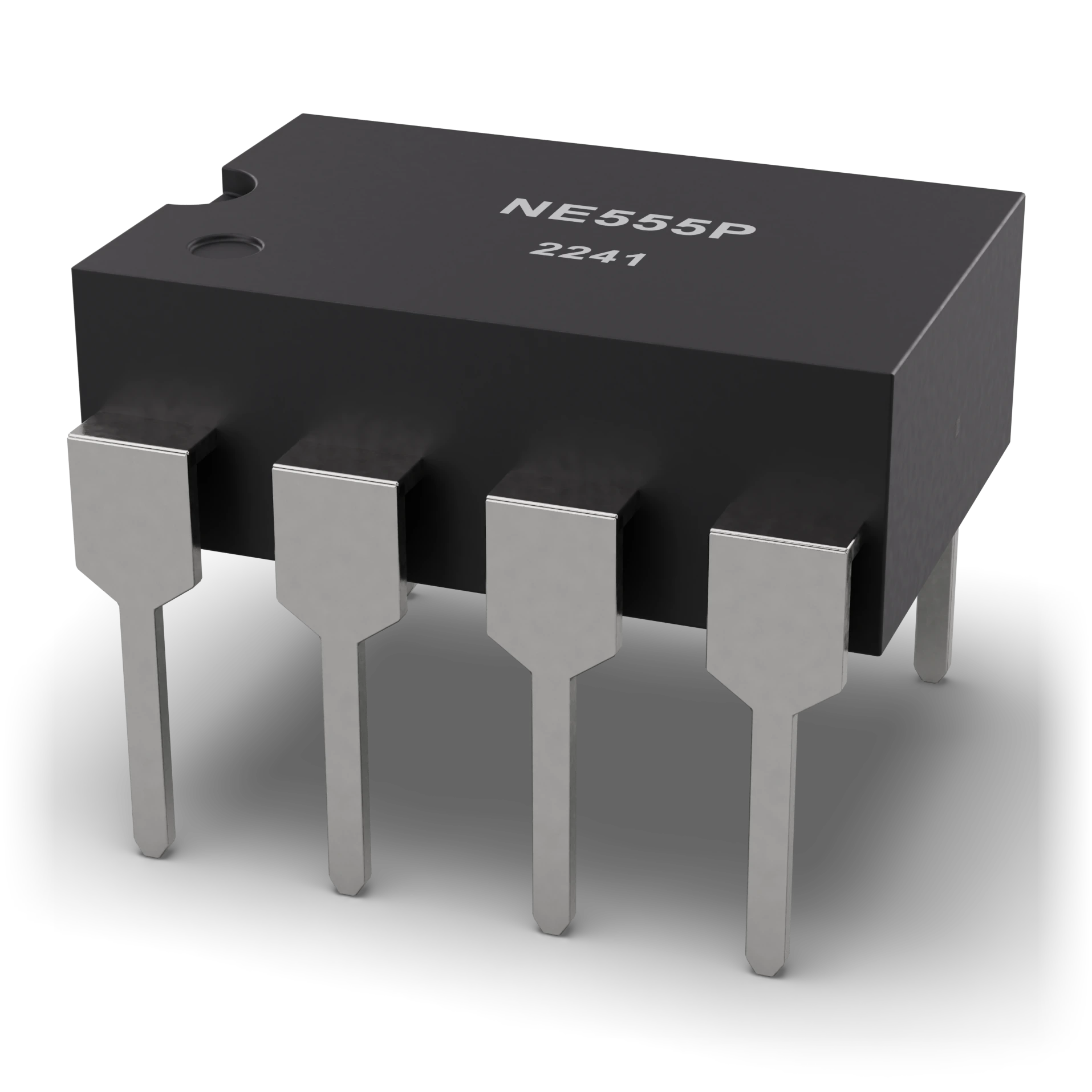

Temporizador 555 · Vista exterior
  1. 1Muesca del terminal 1
  2. 2Temporizador NE555P
  3. 3Punto del terminal 1
  4. 4Cuerpo epoxi (DIP-8) · 9,6 × 6,35 mm
  5. 5Terminales (separación de 2,54 mm)
Cuerpo negro DIP-8, muesca en un extremo y punto del terminal 1, con “NE555P” impreso arriba
DIP-8: cuerpo ≈ 9,8 × 6,4 mm, separación entre terminales 2,54 mm, entre filas 7,62 mm
Circuitos integrados

Temporizador 555

En sencillo
¿Qué es esto?

Un pequeño metrónomo: ajustas la velocidad de su tic-tac con la resistencia y el condensador que conectas por fuera.

¿Para qué sirve?

Hace parpadear un LED, produce un tono de pitido o enciende y apaga algo con un pequeño retraso.

¿Dónde lo ves?

En luces decorativas intermitentes y alarmas sencillas.

¿Cómo lo reconoces?

Un circuito integrado negro de ocho terminales (dos filas de cuatro), con 555 impreso encima; el extremo con muesca indica el primer terminal.

Atención:

Colócalo en el sentido correcto fijándote en el extremo con muesca; no coloques en sentido inverso los terminales de alimentación y de masa.

Definición técnica

Es un integrado temporizador que contiene dos comparadores, un flip-flop y un transistor de descarga. Con resistencias y condensadores conectados desde fuera ajustas los tiempos. En modo astable genera una onda cuadrada por sí solo; en modo monoestable genera un único pulso al dispararse.

Alimentación4,5–16 V
Salida≤ 200 mA
EncapsuladoDIP-8
Símbolo del esquema Igual en IEC y ANSI
555VCCRSTGNDCVDISTHRTRIGOUT

IEC 60617: dibujo usado en España y Europa.

Terminales 8
1GNDArriba a la izquierda con la muesca hacia arriba; la numeración aumenta en sentido antihorarioGND
2TRIG (disparo)Cuando baja de 1/3 VCC, la salida subeTRIG
3OUT (salida)Suministra o absorbe corriente de hasta 200 mAOUT
4RESETSi se pone en bajo, resetea; si no lo usas, conéctalo a VCCRST
5CTRL (control)Acceso a la tensión de umbral; con 10 nF a GNDCTRL
6THR (umbral)Cuando llega a 2/3 VCC, la salida bajaTHR
7DIS (descarga)Con la salida en bajo, descarga el condensador de temporizaciónDIS
8VCCAlimentación, 4,5–16 VVCC
Características típico
Alimentación
4,5–16 V
Corriente de salida
≤ 200 mA (suministrar o absorber)
Corriente de alimentación
≈3–6 mA (5 V)
Umbrales
1/3 VCC y 2/3 VCC
Frecuencia astable
f ≈ 1,44 / ((R1 + 2·R2) · C)
Duración monoestable
t ≈ 1,1 · R · C
Versiones CMOS
TLC555 · LMC555 (baja tensión y baja corriente)
Componente de ejemplo
NE555P (DIP-8)
Errores frecuentes
Dejar RESET sin conectarSi el terminal 4 se deja sin conectar, el integrado puede reiniciarse al azar. Si no lo usas, conéctalo a VCC.
Contar los terminales al revésCon la muesca hacia arriba, el terminal 1 está arriba a la izquierda y la numeración aumenta en sentido antihorario. Un 555 puesto al revés puede calentarse y estropearse.
Elegir una R1 demasiado pequeñaEn modo astable, si R1 es demasiado pequeña, el transistor de descarga casi pone VCC en cortocircuito. Mantén R1 por encima de 1 kΩ.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Dónde se usa
LED intermitenteGenerador de tonos y sirenasEncendido con retardoRegular el brillo o la velocidad con PWM
