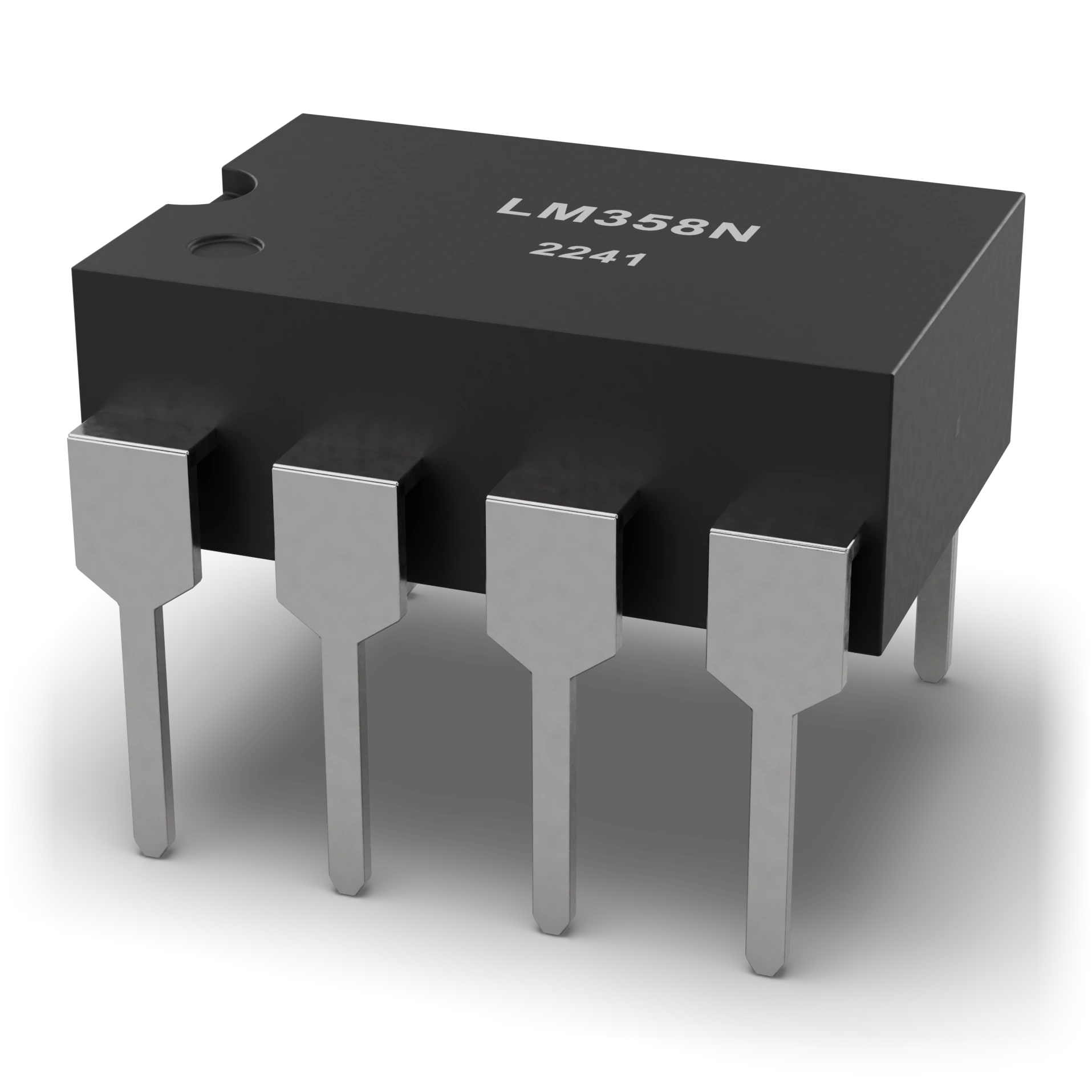

Op-amp (LM358) · vista Exterior
  1. 1Muesca del terminal 1
  2. 2LM358N doble operacional
  3. 3Punto del terminal 1
  4. 4Cuerpo epoxi (DIP-8) · 9,6 × 6,35 mm
  5. 5Terminales (separación de 2,54 mm)
Cuerpo negro DIP-8, muesca y punto, con “LM358N” impreso arriba
DIP-8: cuerpo ≈ 9,8 × 6,4 mm, separación entre terminales 2,54 mm
Circuitos integrados

Op-amp (LM358)

En sencillo
¿Qué es esto?

Una pequeña lupa que compara dos entradas y amplía la diferencia; hace evidente una diferencia mínima.

¿Para qué sirve?

Amplifica la señal pequeña de un sensor, o compara dos tensiones y responde sí o no.

¿Dónde lo ves?

En placas con sensores y en amplificadores de audio.

¿Cómo lo reconoces?

Un pequeño circuito integrado negro de ocho terminales, en dos filas; el código del tipo viene impreso encima.

Atención:

Cuenta los terminales desde el extremo con muesca; su salida no llega a toda la tensión de alimentación.

Definición técnica

Es un integrado muy común que contiene dos amplificadores operacionales (op-amp) en un solo cuerpo y puede funcionar con alimentación simple. Su rango de entrada incluye la masa (0 V), por eso es útil con señales de sensores. Su salida no llega del todo a la tensión de alimentación.

Alimentación3–32 V
Contenido2 op-amp
GBW≈1 MHz
Símbolo del esquema IEC y ANSI son distintos
∞−+

IEC 60617: dibujo usado en España y Europa.

Terminales 8
1OUT AArriba a la izquierda con la muesca hacia arriba; salida del op-amp AOUT
2IN− AEntrada inversora de AIN−
3IN+ AEntrada no inversora de AIN+
4GNDMasa en alimentación simple (V− en alimentación doble)GND
5IN+ BEntrada no inversora de BIN+
6IN− BEntrada inversora de BIN−
7OUT BSalida del operacional BOUT
8VCCAlimentación, 3–32 VVCC
Características típico
Alimentación
3–32 V (simple) · ±1,5–±16 V (doble)
Producto ganancia-ancho de banda
≈1 MHz (en algunas hojas de datos 0,7 MHz)
Rango de entrada
De 0 V a VCC − 1,5 V
Excursión de salida
Cerca de 0 V, como máximo ≈ VCC − 1,5 V
Offset de entrada
≤ 7 mV
Velocidad de subida
≈0,3 V/µs
Corriente de alimentación
≈0,5–1 mA
Componente de ejemplo
LM358N (DIP-8)
Errores frecuentes
Creer que es rail-to-railCon alimentación de 5 V, la salida no pasa de ≈3,5 V. Si necesitas exactamente 5 V, elige un op-amp rail-to-rail.
Olvidar el amplificador operacional sin usarNo dejes sin conectar el segundo operacional que no usas; hazlo seguidor de tensión y conecta su entrada a una tensión fija (p. ej., GND).
Esperar una señal rápidaEs un op-amp lento; con ganancia alta atenúa las señales por encima de unos pocos kHz.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición
Dónde se usa
Comparador para el umbral de una LDR o una NTCAmplificador de señal de sensorSeguidor de tensión (búfer)Filtro activo
