- 1Cuerpo epoxi (DO-41) · Ø 2,7 × 5,2 mm
- 21N5819 · Vƒ ≈ 0,45 V
- 3Banda del cátodo (gris)
- 4Terminales (ánodo / cátodo)
Cuerpo DO-41 ≈ 5 × 2,7 mm
Diodo Schottky
Una puerta rápida de un solo sentido que pierde muy poca energía; te retiene solo un poco al pasar.
Cae muy poca tensión en él; no se desperdicia energía en circuitos con pila y conmutados.
Cargadores de móvil, paneles solares y dispositivos con pilas.

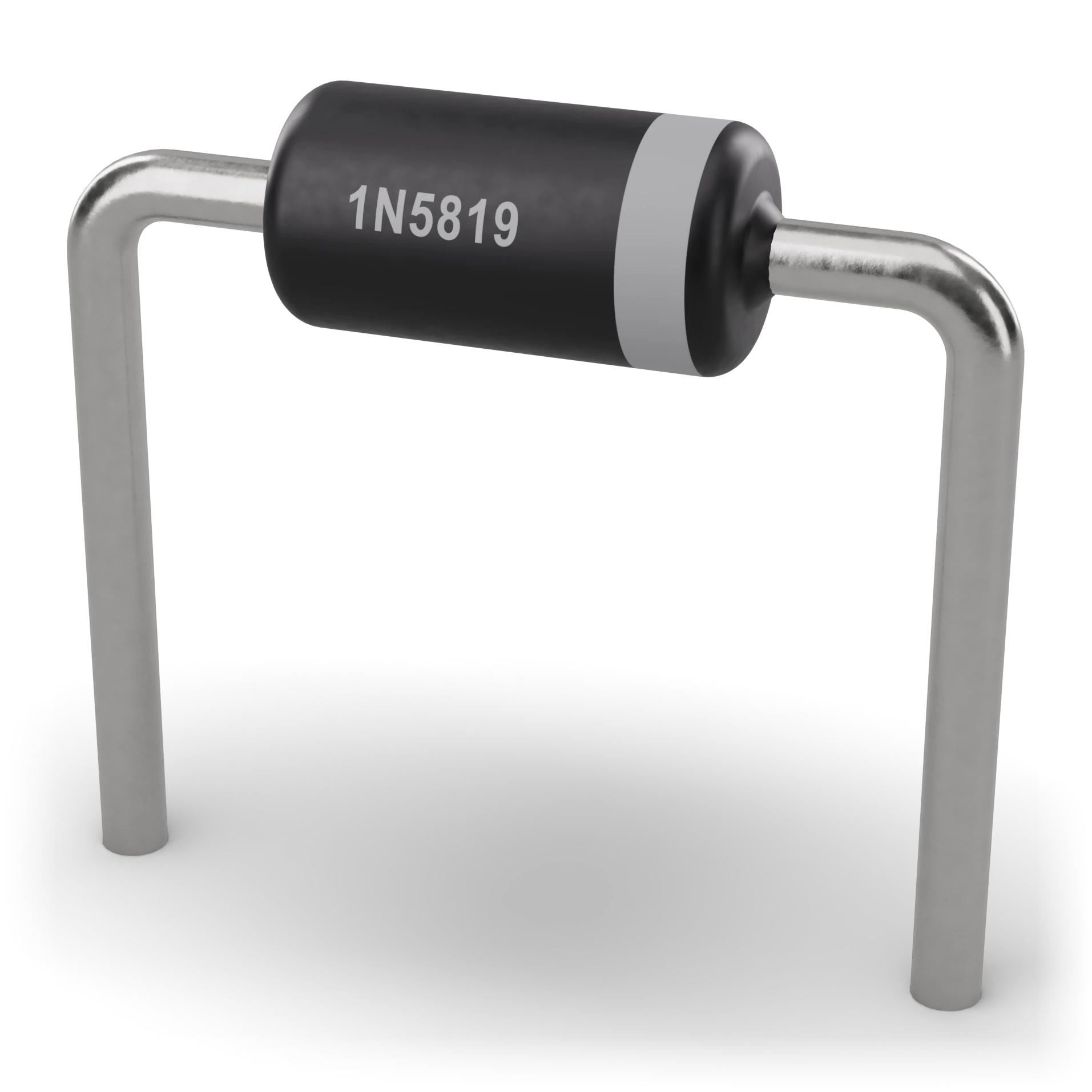

Un cilindro negro parecido a un diodo normal, con una franja en un extremo; se distingue por el código de encima.
Aguanta poco la tensión inversa y deja pasar algo de fuga en sentido inverso; mira su etiqueta.
Es un diodo hecho con la unión de un metal y un semiconductor en lugar de una unión P-N. Tiene una caída de tensión directa pequeña y conmuta muy rápido. A cambio, su corriente de fuga inversa es mayor que la de un diodo normal y su límite de tensión inversa es bajo.
IEC 60617: dibujo usado en España y Europa.
- Tensión inversa máx.
- 40 V
- Corriente media
- 1 A
- Tensión directa
- ≤ 0,6 V (1 A)
- Pico de corriente
- 25 A
- Fuga inversa
- ≤ 1 mA (25 °C, 40 V)
- Racha
- 1N5817: 20 V · 1N5818: 30 V · 1N5819: 40 V
- Componente de ejemplo
- 1N5819 (40 V, 1 A)
