Lente epoxi · Ø 5 mmTerminales de ánodo R / G / BCátodo común (terminal más largo)

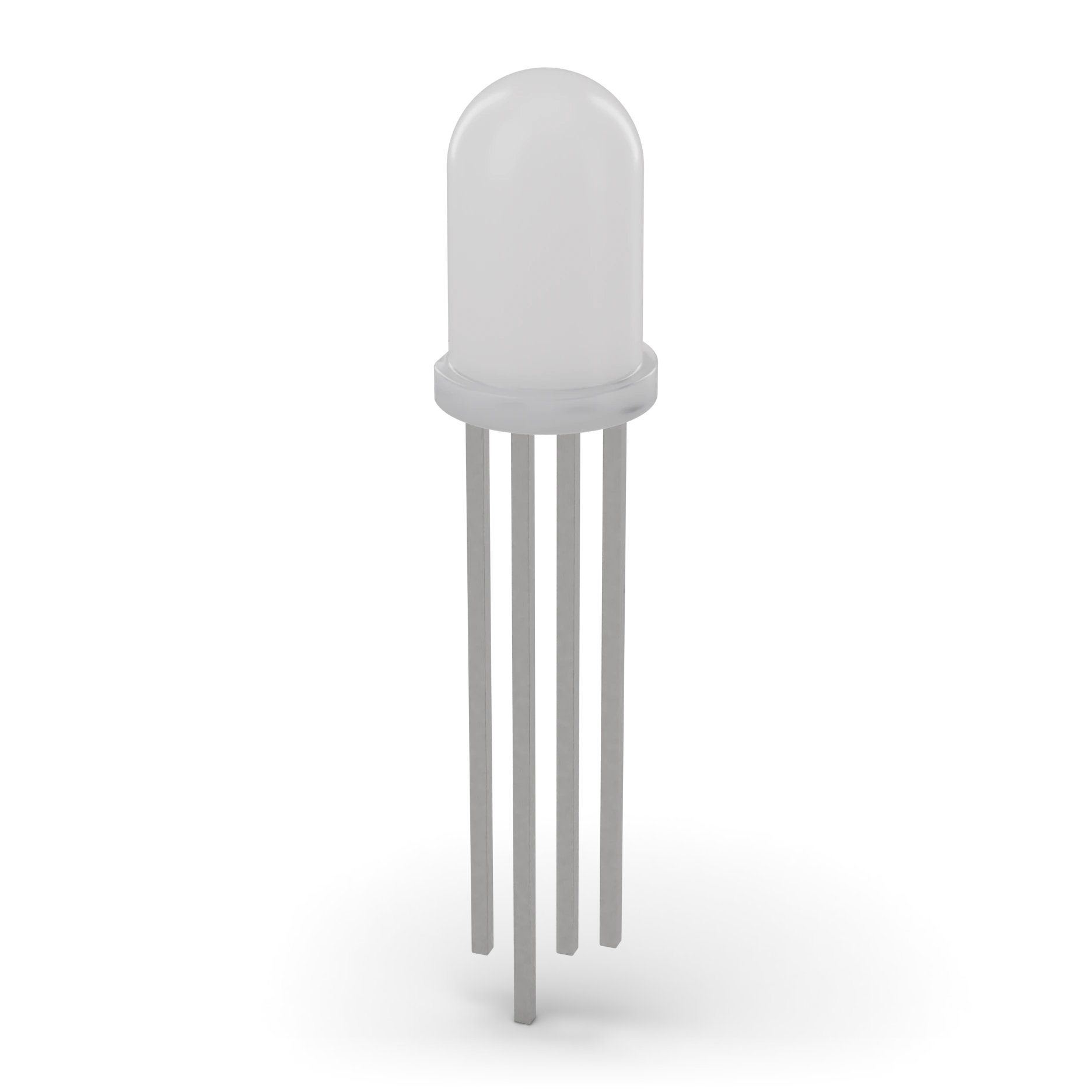

Cúpula esmerilada o transparente de 5 mm, cuatro terminales de distinta longitud
5 mm de diámetro, cuatro terminales de distinta longitud

Diodos

LED RGB

En sencillo

¿Qué es esto?

Tres pequeñas lámparas dentro de una sola cúpula: roja, verde y azul. Mezclándolas, hace todos los colores.

¿Para qué sirve?

Ajustas por separado el brillo de los tres colores y obtienes el color que quieras.

¿Dónde lo ves?

En tiras LED que cambian de color, teclados gaming y luces decorativas.

¿Cómo lo reconoces?

Cuatro terminales en una sola cúpula; el terminal común es más largo que los demás.

Atención:

Pon una resistencia aparte para cada color; mira si el terminal común es cátodo o ánodo.

Definición técnica

Contiene tres chips LED, rojo, verde y azul, dentro de una sola cúpula. Ajustando por separado el brillo de cada color (normalmente con PWM) puedes mezclar casi cualquier color. Hay dos tipos: cátodo común y ánodo común.

TipoCátodo / ánodo común

Tensión directaR ≈2 V · G/B ≈3 V

Corriente20 mA / color

Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 4

1Rojo (R)Solo, a un lado del terminal comúnR

2Cátodo comúnEl terminal más largo; va a GNDK

3Verde (G)Al otro lado del terminal común, el primero de la filaG

4Azul (B)El terminal más exterior; el orden puede variar según el modeloB

Características típico

Vf rojo: 1,8–2,2 V
Vf del verde: ≈3,0–3,3 V
Vf del azul: 3,0–3,3 V
Corriente: 20 mA por color (máx.)
Tipos: Cátodo común · ánodo común
Mezcla: R+G = amarillo · G+B = cian · R+B = morado
Componente de ejemplo: LED RGB de cátodo común de 5 mm

Errores frecuentes

Una sola resistencia en el terminal comúnComo cada color tiene una tensión directa distinta, con una sola resistencia la corriente se reparte de forma desigual. Pon una resistencia aparte en el terminal de cada color.

Confundir el tipoEn ánodo común, el terminal común va al positivo y el color se enciende cuando su terminal se lleva a masa. Antes, averigua el tipo midiéndolo.

Adivinar el orden de los terminalesEl orden puede variar según el modelo. Antes de conectarlo, enciende cada color uno a uno con el modo diodo del multímetro.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Luz de estado de coloresLuz ambiente y mezcla de coloresIndicador que cambia de color según la temperatura
