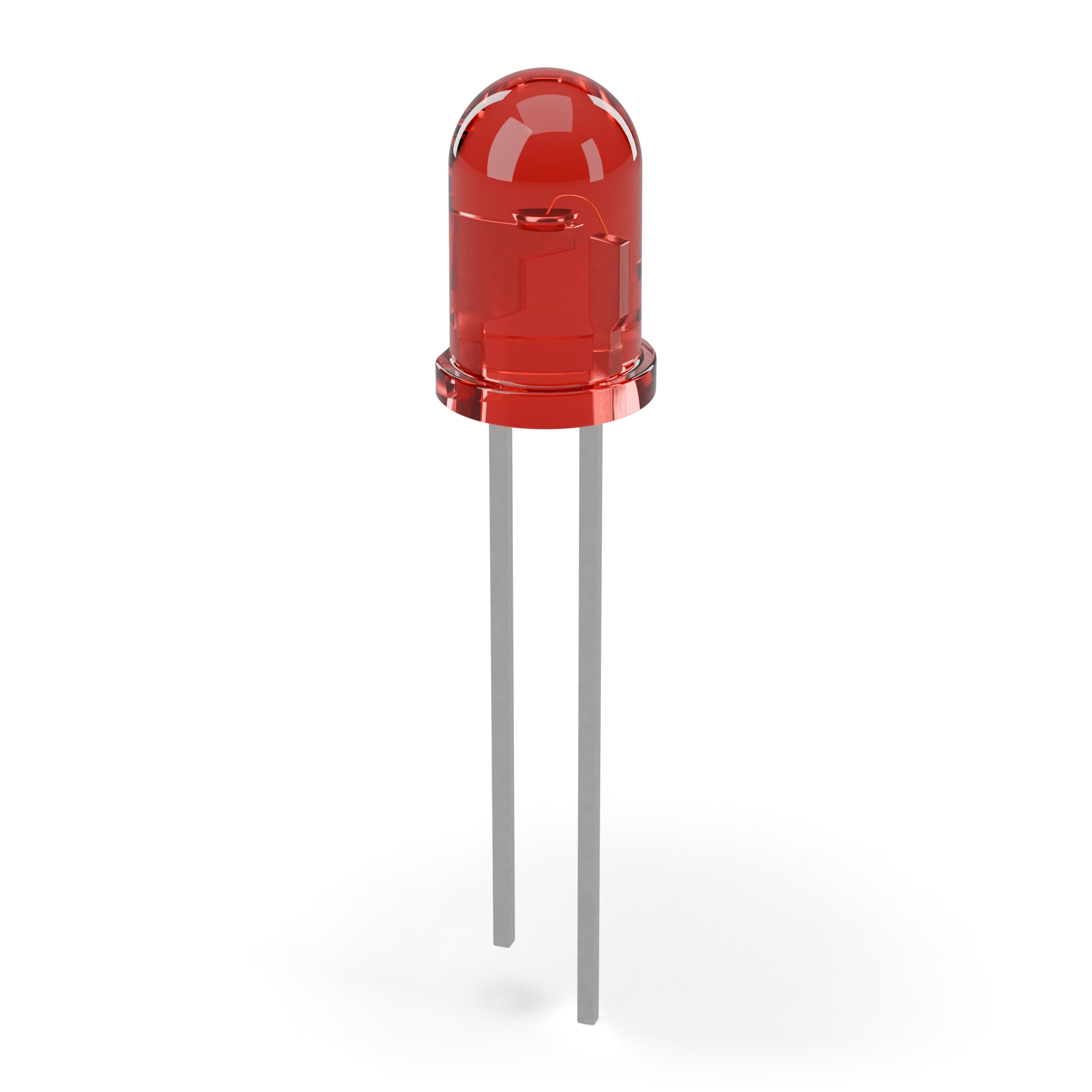

- 1Lente epoxi · Ø 5 mm
- 2Armazón del cátodo (yunque)
- 3Armazón del ánodo (poste)
- 4Terminal del cátodo (−) · terminal corto
- 5Terminal del ánodo (+) · terminal largo
5 mm de diámetro, altura del cuerpo ≈ 8,6 mm (también es habitual el tipo de 3 mm)
LED
Un pequeño diodo que da luz; brilla cuando pasa corriente y solo funciona en un sentido.
Se enciende como indicador de potencia y de estado; muestra que el circuito está funcionando.
Las lucecitas del módem, del cargador y del televisor.
Plástico de color con cúpula y dos terminales; el terminal largo es el positivo y el borde plano de la cúpula está del lado negativo.
No la conectes sin una resistencia en serie, porque se quema; terminal largo al positivo.
Es un diodo emisor de luz: cuando la corriente pasa del ánodo al cátodo, el chip semiconductor emite luz. Su color depende del material del chip y, al cambiar el color, también cambia la tensión directa. Siempre se usa con una resistencia en serie.
IEC 60617: dibujo usado en España y Europa.
- Tensión directa (rojo)
- 1,8–2,2 V
- Tensión directa (azul/blanco)
- 3,0–3,3 V
- Corriente permanente
- 20 mA (máx.)
- Corriente recomendada
- 5–15 mA
- Tensión inversa
- máx. 5 V
- Cálculo de la resistencia
- R = (Valim − Vf) / I
- Ejemplo
- 5 V, rojo, 15 mA → 200 Ω (elige 220 Ω)
- Componente de ejemplo
- LED rojo de 5 mm
Prueba con el multímetro
Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.
