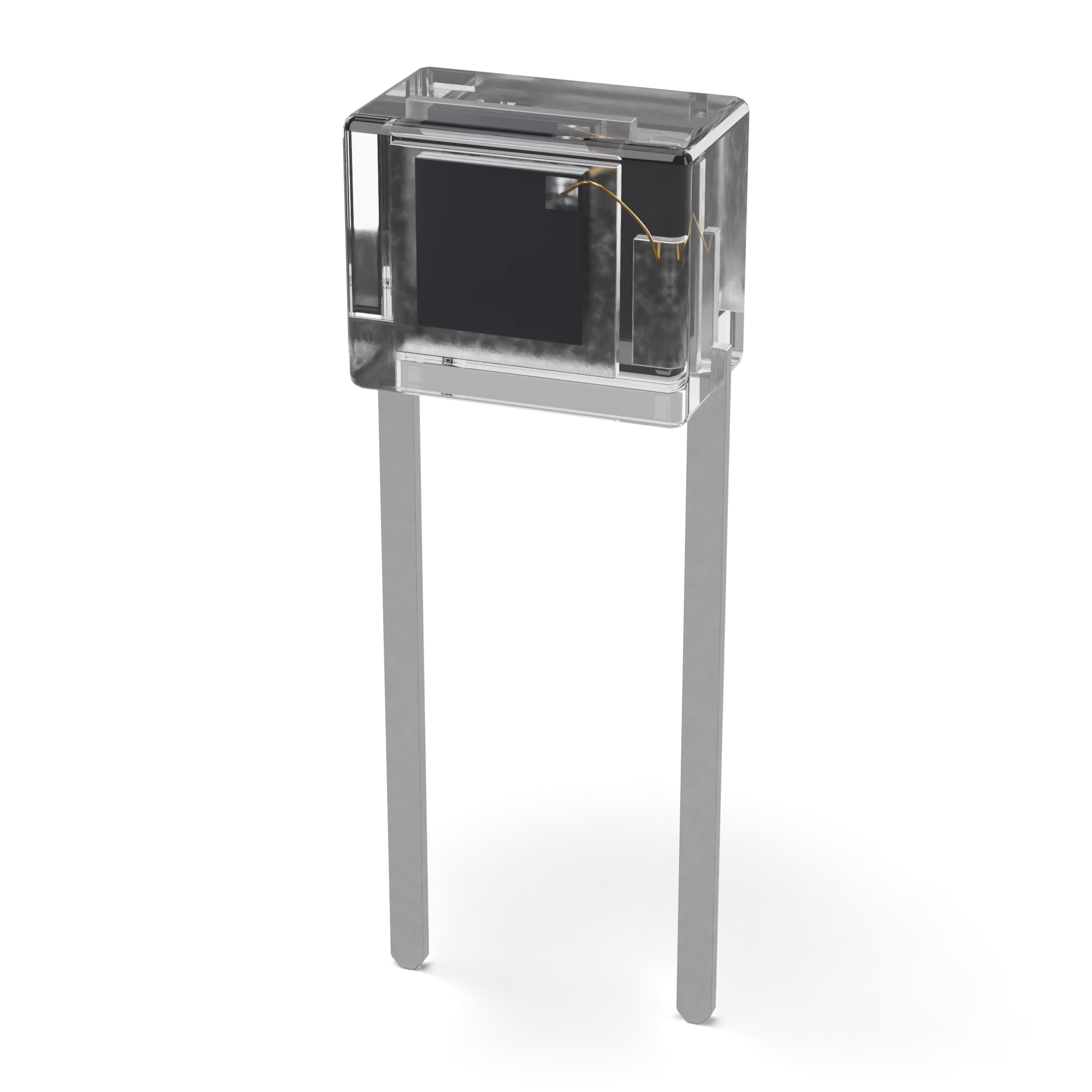

Cuerpo epoxi transparente · 5,4 × 4,3 mmChip del fotodiodo PIN · área sensible a la luz 7,5 mm²Terminal del cátodoTerminal del ánodo

Encapsulado plano negro o transparente, ventana de luz ancha, dos terminales
BPW34: cuerpo plano ≈ 5,4 × 4,3 mm, área de luz 7,5 mm²

Diodos

Fotodiodo

En sencillo

¿Qué es esto?

Un diodo pequeño que produce electricidad cuando recibe luz; cuanta más luz, más corriente.

¿Para qué sirve?

Detecta la luz muy rápido; sirve para la señal del mando a distancia y para medir la intensidad de la luz.

¿Dónde lo ves?

En receptores de mando a distancia de televisores y aires acondicionados, y en pulsómetros.

¿Cómo lo reconoces?

Cuerpo pequeño con una ventana transparente u oscura orientada a la luz y dos terminales.

Atención:

Normalmente se conecta en sentido inverso; si lo conectas al revés, parece que no funciona.

Definición técnica

Es un diodo que genera corriente cuando le llega luz. Normalmente se conecta en inversa; la corriente inversa aumenta casi linealmente con la luz incidente. Es mucho más rápido que un LDR, por eso se usa en receptores de mando a distancia y en medidores de luz.

EjemploBPW34

Tensión inversamáx. 60 V

Sensibilidad máxima≈900 nm

Símbolo del esquema Igual en IEC y ANSI

IEC 60617: dibujo usado en España y Europa.

Terminales 2

1Ánodo (A)Al conectarlo al revés va a masaA

2Cátodo (K)Al conectarlo al revés va al positivo; comprueba la marca en la hoja de datosK

Características típico

Tensión inversa máx.: 60 V
Rango espectral: 430–1100 nm
Sensibilidad máxima: ≈900 nm
Corriente de oscuridad: ≈2 nA (10 V)
Corriente de luz: ≈50 µA (1 mW/cm², 5 V)
Tiempo de subida: ≈100 ns
Componente de ejemplo: BPW34

Errores frecuentes

Usarlo como una LDREl fotodiodo no se comporta como una resistencia sino como una fuente de corriente. Convierte la corriente en tensión con una resistencia o con un circuito con operacional.

Conectarlo en sentido directoPara una medición rápida y lineal, conéctalo al revés: cátodo al positivo. En directa conduce como un diodo normal.

Prueba con el multímetro

Comprueba si esta pieza está bien con el multímetro, en la pantalla de medición.

Hacer una medición

Dónde se usa

Receptor de mando a distancia IRLuxómetroEncoder óptico y contadorSensor de pulso
