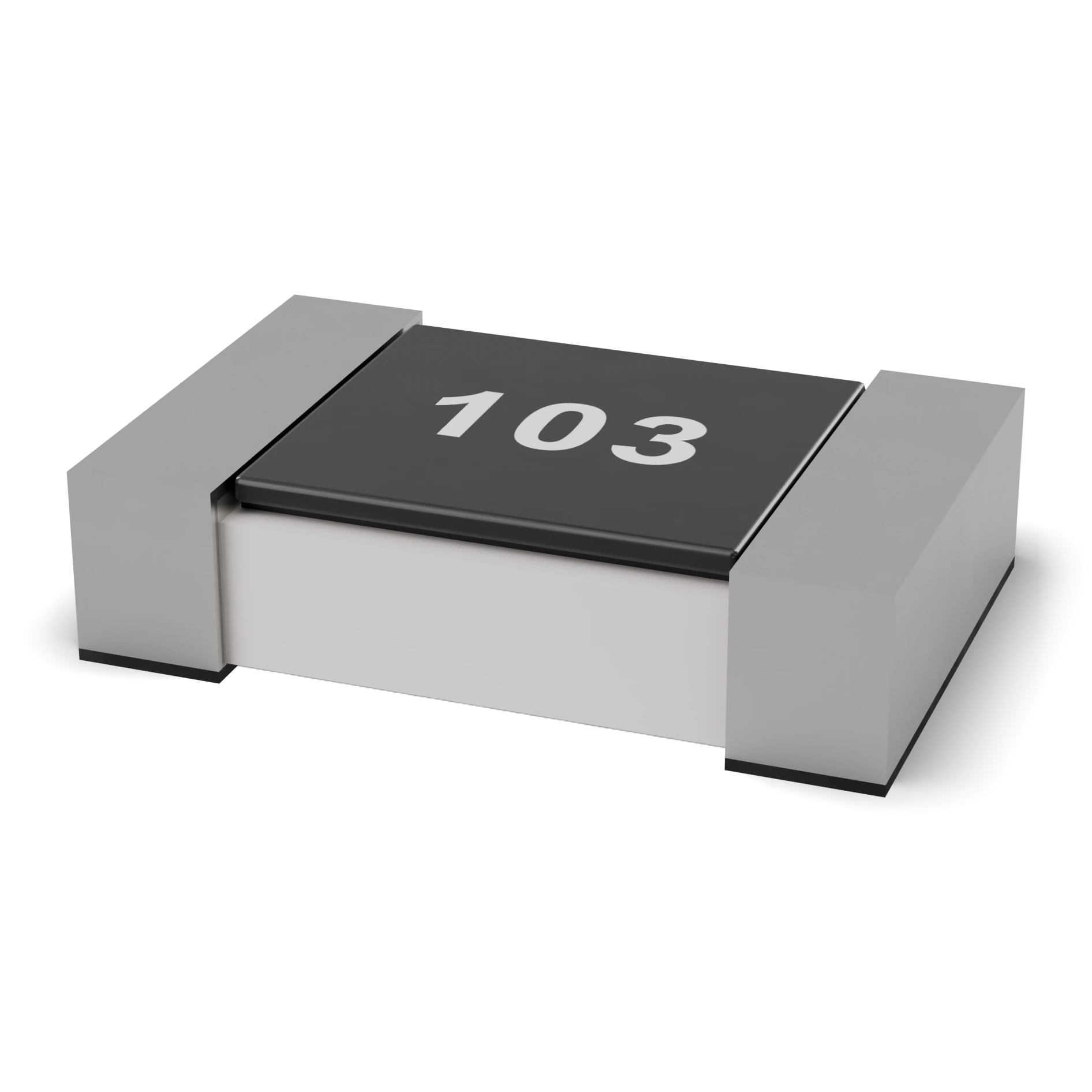

- 1Recubrimiento protector (vidrio + epoxi) · 103 = 10 kΩ
- 2Terminal soldable (estaño)
- 3Cuerpo de alúmina · 0805: 2,0 × 1,25 mm
0805: 2,0 × 1,25 mm · 0603: 1,6 × 0,8 mm
Resistencia SMD de chip
Una resistencia más pequeña que un grano de arroz; no tiene terminales y se pega directamente a la placa.
Hace el mismo trabajo que una resistencia grande, pero ocupa muy poco espacio en la placa.
Hay cientos de ellos en las placas de móviles y ordenadores.
Un pequeño rectángulo negro; los dos extremos son tapas metálicas brillantes, con un código de tres o cuatro cifras encima.
Al ser tan pequeño se pierde con facilidad; ten cuidado con la lectura del código que lleva.
Es una resistencia pequeña sin terminales que se suelda sobre la superficie de la placa. Sobre una base cerámica se imprime una capa gruesa de resistencia, con tapas de soldadura en los dos extremos. Su valor se escribe con un código de tres o cuatro dígitos y, en los tipos de precisión, con el código EIA-96.
IEC 60617: dibujo usado en España y Europa.
- Potencia (0603)
- 0,1 W
- Potencia (0805)
- 0,125 W
- Potencia (1206)
- 0,25 W
- Tolerancia
- ±1 % · ±5 %
- Ejemplos de código
- 103 = 10 kΩ · 4702 = 47 kΩ · 4R7 = 4,7 Ω
- Tecnología
- Película gruesa (los tipos de precisión, película fina)
- Componente de ejemplo
- 0805, código 103 = 10 kΩ
